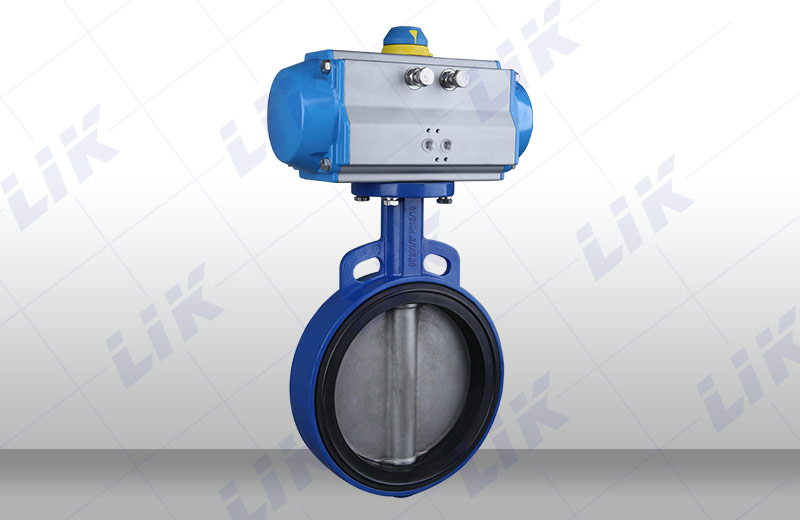

进口气动对夹蝶阀 产品特点:
(A)小巧轻便,容易拆装及维修,并可在任意位置安装。
(B)结构简单、紧凑,操作扭矩小,90°回转开启迅速。
(C)流量特性趋直线,调节性能好。
(D)蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。
(E)蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。
(F)密封件可更换,且密封可靠达到双向密封。
(G)蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类。
进口气动对夹蝶阀技术参数:
公称通径 |
DN40~1000mm |
公称压力 |
PN0.6、1.0、1.6、2.5MPa |
驱动方式 |
气源驱动,压缩空气5~7bar(可带手轮) |
连接形式 |
对夹式连接 |
密封材料 |
软密封(橡胶、PTFE、PPL)、硬密封 |
使用温度 |
软密封≤180℃,金属密封≤550℃ |
可选配件 |
限位开关、定位器、电磁阀、减压阀 |
适用介质 |
污水、水、蒸气、油品、腐蚀性介质等 |
作用形式 |
单作用(气开、气关式)、双作用(调节控制型4~20mA) |
进口气动对夹式蝶阀安装须知:
气动对夹蝶阀一般不能用于管线的末端和下游需要拆卸的场合,因为当下游的法兰拆卸下来的时候,对夹式的阀门会掉下来,这种情况就必须要在另外做短节以便拆卸,而法兰式蝶阀不存在上面的问
