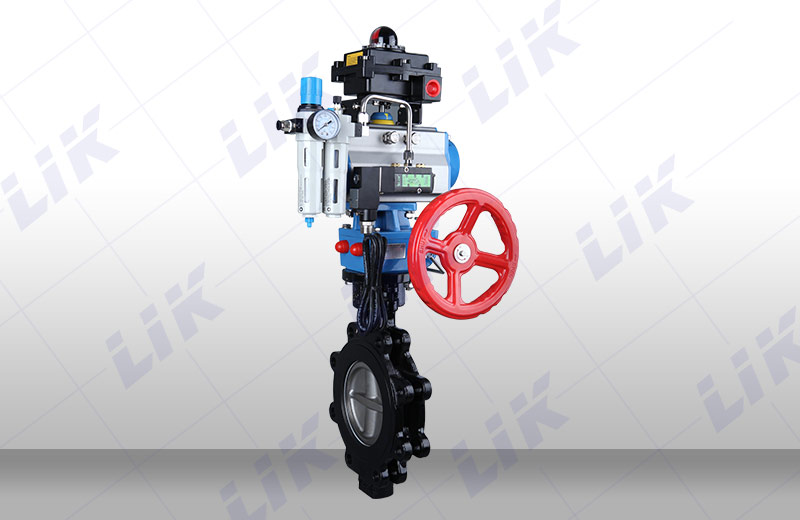

进口气动高性能蝶阀

产品概述

进口气动高性能蝶阀具有产品结构特殊的浮动式阀座设计，依据压力源之方向，自动调整座位置，达到阀门双面持压之效果，並增加了阀座使用寿命，使用寿命长，阀轴经过特殊防尘设计，防止了流体进入阀轴造成阀轴卡死之情況，进口气动高性能蝶阀依不同工況，可选用不同材质及性能，阀座采用了PTFE、RTFE、PEEK、METAL等材抽，适用于石化、炼油、空分、CDA等工况。

产品详情

进口气动高性能蝶阀型号说明：

DOV-DBA8150-ANSI（对夹式）: 2"-60"(DN50-1500)
DOV-DBA5150-ANSI（单法兰式）: 2"-1/2"-60"(DN65-1500)
DOV-DFA5150（防火型）: 3"-60"(DN80-1500)
DOV-DBA8300-ANSI（对夹式）: 2"-60"(DN50-1500)
DOV-DBA5300-ANSI（单法兰式）: 3"-1/2"-60"(DN65-1500)
DOV-DFA8300（防火型）: 3"-60"(DN80-1500
软质阀座：-29℃~210℃
防火型阀座：-29℃~210℃
金属阀座：-29℃~500℃

进口气动高性能蝶阀产品特点：

蓄能挠唇式密封座结构设计弹性好，密封可靠
蓄能挠唇是密封结构可补偿温度和压力的变化
无需增加0型圈或金属部件来保持密封
使用寿命长，维修量小
密封试验，双向达到无气泡泄漏

进口气动高性能蝶阀设计特点：

1.阀体：一体式阀体设计
2.压环：蝶阀压环设计，可确保密封面止漏效果，法兰可适用于各种法兰垫片
3.阀座：达到双向持压之效果。（阀门安装时须将压环装置于管中上游端）
4.轴承：上下轴承材料为PTFE+316SS
5.止推环：防止阀轴错位以及稳定阀轴位置装置
6.填料：蝶阀多层式PTFE设计
7.支架：利用铸造方式制作并符合ISO 5211 之标准.

进口气动高性能蝶阀性能：

1.结构特别、双面持压设计，阀门強度符合：ASME B16.34、API 598
2.全系列压环结构，超可靠的密封性。
3.全系列防静电导引装置结构，超小的操作扭矩。
4全口径通过，长久使用寿命。
5.金属阀座泄漏等級符合ANSI FCI 70-2-2003 Table 1 CLASS IV
6.阀轴逸散符合标准逸散排放要求（OPTIONS）
7.连接方式有对夹式、单法兰式。

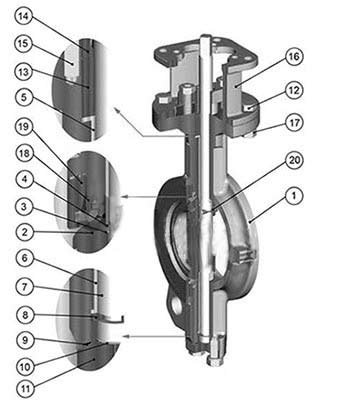

进口气动高性能蝶阀结构图：

进口气动高性能蝶阀主要材料表：

编号	名称	材料	规格
编号	名称	材料	JIS	ASTM
1	阀体	碳钢	SC480	A216Gr.WCB
1	阀体	不锈钢	SCS 13A SCS 14A SCS 16A	A351 Gr CF8 A351 Gr CF8M A351 Gr CF3M
2	阀瓣	不锈钢	SCS 13A SCS 14A SCS 16A	A351 Gr CF8 A351 Gr CF8M A351 Gr CF3M
3	护圈	不锈钢	SCS 13A SCS 14A SCS 16A	A351 Gr CF8 A351 Gr CF8M A351 Gr CF3M
4	阀座	PTFE PTFE+CLASS FIRER PTFE+GRARHITE	PTFE /RPTFE	PTFE /RPTFE
5	衬套	PTFE+316SS	PTFE+316SS	PTFE+316SS
6	衬套	PTFE+316SS	PTFE+316SS	PTFE+316SS
7	阀杆	不锈钢	SUS 304 SUS 316 630SS XM-19	A182 Gr.F304 A182 Gr.F316 A564 Gr.630 A479 Gr.XM-19
8	销	不锈钢	SUS 316	A240 Gr.316
9	止推环	不锈钢	SUS316	A240 Gr.316
10	密封	PTFE	PTFE	PTFE
11	底盖	不锈钢	SCS 13A SCS 14A SCS 16A	A351 Gr.CF8 A351 Gr.CF8M A351 Gr.CF3M A216 Gr.WCB
11	底盖	碳钢	SC480	A216 Gr.WCB
12	填料	PTFE PTFE+GRAPHITE	PTFE RPTFE	PTFE RPTFE
13	填料盖	不锈钢	SCS 13A SCS 14A	A351 Gr.CF8 A351 Gr.CF8M
14	支架	球墨铸铁碳钢	FCD 450 SC480	A536 Gr.65-45-12 A216 Gr.WCG
15	螺柱	不锈钢	SUS304	A193 Gr.B8
16	螺母	不锈钢	SUS304	A194 Gr.8
17	螺栓	不锈钢	SUS304	A193 Gr.B8

进口气动高性能蝶阀规格：

阀门系列	DOV-DA5150-ANSI、DOV-DBA8150-ANSI DOV--DA4150 （低温型-L）
连接形式	对夹式、凸耳式、法兰式等
压力等级	PN16、PN25、PN40、ANSI Class150、 ANSI Class300
规格	2.5"~24"
适用温度	软质阀座：-29℃~210℃ 防火型阀座：-29℃~210℃ 金属阀座：-29℃~500℃
売体材料	PTFE/RTFE/PPL/PEEK/防火阀座
阀座密封材料	WCB/304/304L/316/316L/双相钢/蒙乃尔等
结构长度	GB、API 609、DIN
连接标准	ASME B16.5、HG20592

进口气动高性能蝶阀技术参数：

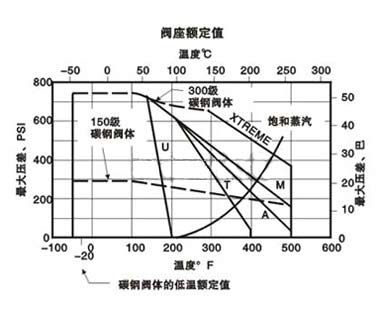

阀座额定值
曲线上表示的阀座额定值只对阀座而言，是基于阀门全闭时蝶板两端的压差。这些额定值可作为通用条件下的使用指南。依据以往经验，经过改进和变换其他阀座材料，使用的额定值可更离。

PTFEM：增强PTFEA:耐火阀座U:高分子量聚乙烯
316不锈钢或20号合金阀杆的14"-60"(DN350-1500) 的150级阀门的大压力差为
150pis316不锈钢或20号合金阀杆的3"-36"(DN80-900)的300级阀门的大压力差为300pis
电动高性能蝶阀-阀体额定值
阀体的大工作压力和各种材料两体的试验压力示于下面的阀体压力額定值表中。
实际工况使用压力要根据座额定值来决定。

进口气动高性能蝶阀标准阀座密封：

本蝶阀的标准阀座密封使用PTFE和超高分子量的聚乙烯为材料。设计为蓄能唇式结构，不管流体的方向如何，变形后能恢复到原先的位置与
蝶板保持密封。


阀门关闭时碟板是阀座稍稍变形。这一变形"激励"了阀座。阀座密封面的激励使它与碟板的边缘保持持久的密封。	当嵌件侧受压时，压力被施加于唇缘的下方，进一步加大了碟板与阀座之间的密封力。	当压力施加于非嵌件的一侧时，碟板被推向阀座。由于碟板的轮廓呈球形，碟板越向阀座推进，关闭就越紧密。唇缘与嵌件底部的槽接触，限制了阀座的过量移动。

进口气动高性能蝶阀-阀座密封：

ANSI/FCI 70-2规定了控制阀的泄漏等级和试验程序。其中VI级为低泄漏等级。高性能对夹式蝶阀能达到规定的无气泡密封，要高于VI级。
耐火阀座

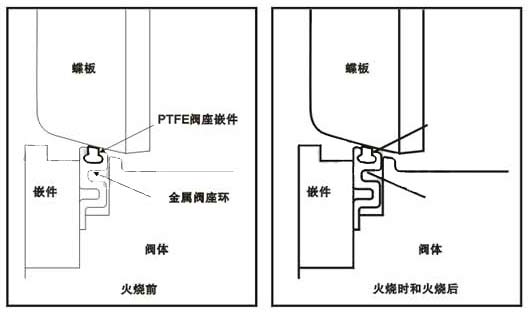

耐火阀座是考虑在火烧时需要有效关闭时使用的。是以金属座圈镶嵌PTFE, PTFE作为首道密封。当PTFE烧坏时，金属座圈作为第二道密封进行有效的关闭。耐火阀座也适用于关键的或严峻的使用工况。带耐火阀座的两门按API607第4版和BS6755第二部分经过试验并获得认可。

进口气动高性能蝶阀-阀体额定值：

阀体的大工作压力和各种材料两体的试验压力示于下面的阀体压力額定值表中。实际工况使用压力要根据座额定值来决定。

150级阀体额定值单位(psi)
温度° F	碳钢	316不锈钢	20合金	蒙乃尔
-20to100	285	275	230	230
200	260	240	200	200
300	230	215	180	190
400	200	195	160	185
500	170	170	150	170
试验压力	450	425	350	350

300级阀体的额定值单位psi：
温度° F	碳钢	316不锈钢	20合金	蒙乃尔
-20to100	740	720	600	600
200	675	620	520	530
300	655	560	465	495
400	635	515	420	480
500	600	480	390	475
试验压力	1125	1100	900	900

300级阀体的额定值单位Bar()：
温度 ℃	碳钢	316不绣钢	20合金	蒙乃尔
-29to38	51	49.6	41.4	41.1
93	46.5	42.7	35.9	36.5
149	45.2	38.6	32.1	34.1
204	43.8	35.5	29	33.1
260	41.4	33.1	26.9	32.8
试验压力	77.6	75.8	62	62

进口气动高性能蝶阀流量参数：

下表提供了本样品DR蝶阀的流量系数。Cv值表示压差为1磅/英尺2（0.07巴），温度为60° F(15.6℃))时每分钟流过全开启阀门的水流量，单位为美国加仑数/分钟。

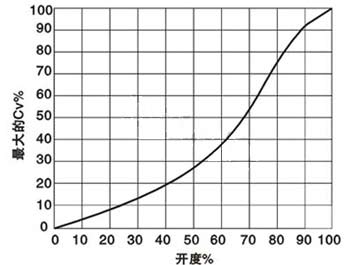

为确定中间位置阀门的Cv值
1、从曲线表中确定大Cv值的百分率
2、将曲线表中的大Cv值的百分率乘以流量数据表中的Cv值。
例如：6"(DN150)150Lb蝶阀70%开度时的Cv值为：
(1)从曲线表中碗定6"(DN150)150Lb蝶阀70%开度时的大Cv值的百分率为53%
(2)53%的大Cv值为，Cv值=0.53X1050=560

气动高性能蝶阀使用多种结构材料，并提供用于氯气、氧气、高真空和腐蚀性介质及低温环境的特殊阀门。蝶阀特殊的浮动式阀座设计，依据压力源之方向，自动调节阀座位置，使阀门于全关位置拥有理想的密度比压，达到阀门双面持压之效果，并增加了阀座使用寿命。
