进口电动内螺纹球阀采用角行程电动执行器及内螺纹球阀组成，适用于两位切断、调节的场合。电动内螺纹球阀,阀体与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。内螺纹电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
产品特点Product Features
1、连接便捷：标准内螺纹接口，现场直接螺纹旋接，无需焊接、法兰配件，拆装维护效率高。
2、流阻极小：直通式流道，流通能力大，介质通过压力损失低。
3、密封性能优：阀座采用聚四氟乙烯等柔性密封材质，常态下可实现零泄漏；金属硬密封款耐高温、耐磨损。
4、操作轻便：球芯回转阻力小，电动驱动扭矩低，启闭迅速，单次动作仅数秒。
5、结构紧凑：阀体一体化设计，占用空间小，适合管线密集、安装空间狭小的场景。
6、防护可靠：阀体耐腐蚀，电动执行器标配高防护等级，防水防尘，可适应室内外常规环境。
技术参数technical parameters
|
阀体形式 |
内螺纹精铸阀体 |
|
公称通径 |
DN6～100mm |
|
公称压力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K |
|
连接形式 |
管螺纹(G)、锥螺纹(NPT) |
|
阀盖形式 |
一体式 |
|
压盖型式 |
压帽拧紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |

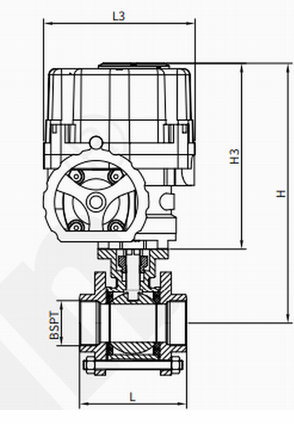

外形尺寸Overall Dimension
|
DN |
in |
d |
L |
H |
|
15 |
1/2" |
15 |
75 |
72 |
|
20 |
3/4" |
20 |
80 |
82 |
|
25 |
1" |
25 |
90 |
90 |
|
32 |
1-1/4" |
32 |
110 |
95 |
|
40 |
1-1/2" |
38 |
120 |
105 |
|
50 |
2" |
50 |
140 |
113 |
|
65 |
2-1/2" |
63.5 |
185 |
149 |
|
80 |
3" |
76 |
205 |
159 |
|
100 |
4" |
100 |
225 |
165 |
