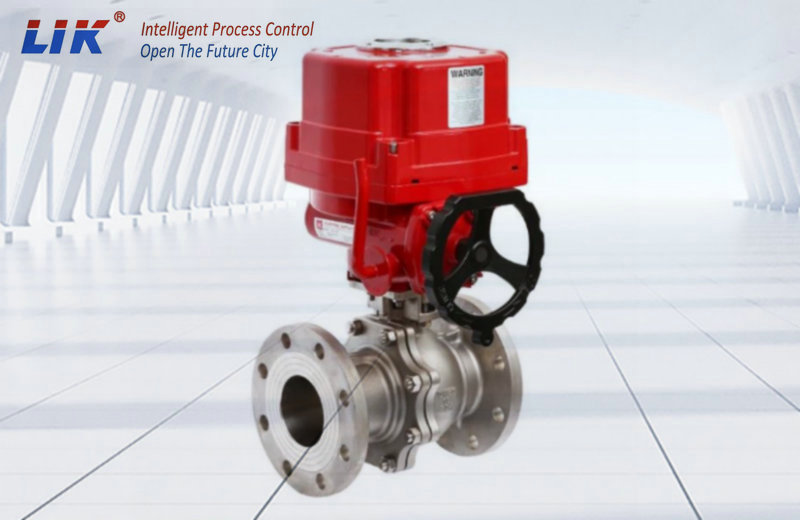

进口电动法兰球阀是结合法兰连接结构、球阀截流原理与电动执行机构的自动化流体控制阀门，属于工业通用类开关 / 调节型阀门。阀体采用国际标准法兰对接管路，搭配高品质进口电动执行器，可实现远程电控、就地手动、自动联锁等操作，具备通流能力大、流阻小、启闭迅速、密封可靠等优势
产品特点Product Features
流体性能优异：球体直通式流道，流阻系数极小，介质通行顺畅，压力损失低，支持高流速介质输送。
启闭效率高：电动驱动配合球阀 90° 旋转启闭，开关动作迅速，全行程仅数秒，可满足快速切断、紧急关断工况。
密封性能可靠：主流采用软密封 / 硬密封结构，软密封适配常温清水、油品、气体，零泄漏；硬密封耐高温、高压、耐磨，适配蒸汽、高温介质、含颗粒介质。
连接稳固：法兰对接方式，连接强度高、密封性好，抗震、抗管路位移，适合户外、长距离
技术参数technical parameters
|
公称压力 |
PN1.0、1.6、2.5、6.4MPa |
|
连接形式 |
法兰式 |
|
驱动形式 |
电源驱动（可选防爆型，自带手动装置） |
|
电源电压 |
AC110V、AC220V、AC380V（其他定制DC24） |
|
阀芯形式 |
O型球型阀芯，V型阀芯结构 |
|
泄露量 |
按GB/T4213-92，小于额定KV0.01% |
电动执行器参数Electric actuator parameters
|
电源规格 |
AC220V、AC380V、DC24V（常规） |
|
控制类型 |
开关型（两位式）、调节型（4-20mA/0-10V 模拟信号） |
|
防护等级 |
IP65（户外通用），可选 IP67、IP68 |
|
防爆等级 |
可选 Ex d II CT4、Ex d II BT4（防爆工况专用） |
|
环境温度 |
-30℃～+70℃ |
|
行程时间 |
5～30s（根据口径、扭矩定制） |
|
输出信号 |
阀位反馈、无源触点、模拟量反馈 |
|
附加功能 |
过扭矩保护、过载保护、断信号保护、就地手动操作 |

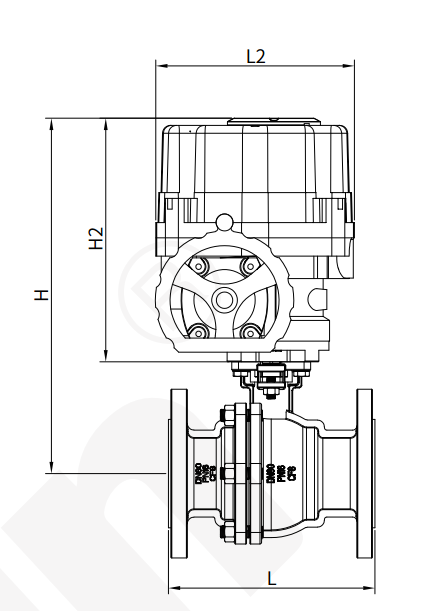

外形尺寸Overall Dimension
|
DN |
L |
D |
D2 |
D1 |
B |
Z-D |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
|
50 |
200 |
160 |
125 |
100 |
16 |
4-18 |
|
65 |
220 |
180 |
145 |
120 |
18 |
4-18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-32 |
