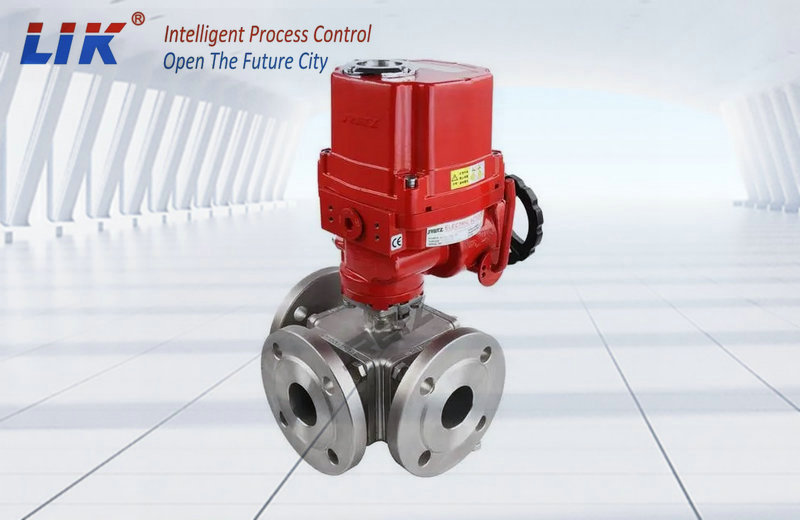

进口电动三通球阀是一种由电动执行器和三通球阀组成的旋转类切断、调节阀门。它通常具有球形的阀芯，可以在三条通道中进行切换，实现流体的分流或合流功能23。与普通球阀相比，三通球阀的独特之处在于其能够同时连接三条管道，并根据实际需求对流体的流向进行灵活控制
进口电动三通球阀产品特点
1. 耐腐蚀与耐温性
阀体采用316L不锈钢，耐受氯离子腐蚀及H₂S酸性环境24；
温度范围覆盖 -40℃至450℃（硬密封型），深冷工况可拓展至 -196℃（真空夹套设计）26。
2. 高性能密封
|
密封类型 |
技术方案 |
性能指标 |
|
金属硬密封 |
球体喷涂碳化钨（HRC60+） |
耐颗粒冲刷，适用≤550℃高温 |
|
软密封 |
PTFE/PEEK阀座 + 弹簧预紧 |
泄漏率≤10⁻⁹ Pa·m³/s（ISO 15848） |
3. 智能化控制
电动执行器支持AC220V/380V电源，集成4-20mA信号反馈及PROFIBUS通讯
防爆型号满足Ex d IIC T6等级（ATEX/IECEx认证）
进口电动三通球阀技术参数
|
参数 |
技术指标 |
标准依据 |
|
公称通径 |
DN15–DN300（定制可达DN600） |
ASME B16 |
|
压力等级 |
PN1.0–PN40（Class 150–600） |
ANSI B16. |
|
流通能力 |
全通径设计（Cv值≥90%） |
IEC 60534-8- |
|
响应时间 |
开关动作≤1秒（紧急切断型） |
GB/T 21465-200 |
|
防护等级 |
IP67（户外防尘防水） |
IEC 60 |
进口电动三通球阀工作原理
驱动机制
电动执行器驱动阀杆旋转90°，带动球体通道与管道对齐（开启）或垂直（关闭）24；
浮动球结构依靠介质压力推动球体压紧阀座（低压适用），固定球结构通过上下阀杆支撑（高压适用）2。
密封实现
金属密封：球体与阀座精密研磨匹配（微米级公差）2；
软密封：弹性材料阀座在介质压力下变形填充微观间隙4。
进口电动三通球阀产品材质
|
部件 |
材质选项 |
特性 |
|
阀体/阀盖 |
304、316L、双相钢F51 |
耐氯离子应力腐蚀 |
|
球体 |
316L基体 + 碳化钨涂层 |
硬度HRC60+，耐磨性提升3倍 |
|
阀杆 |
17-4PH不锈钢 |
抗扭强度≥800MP |
|
密封阀座 |
增强PTFE（≤200℃）/金属石墨复合（＞200℃） |
防火认证（API 607） |
进口电动三通球阀应用领域
|
行业 |
应用场景 |
技术方案 |
|
石油化工 |
含硫天然气管道、PTA装置蒸汽控制 |
316L阀体 + 硬密封，耐压PN40 |
|
制药食品 |
高纯介质输送（无菌管道） |
电解抛光316L + PTFE软密封 |
|
能源电力 |
供热管网调节、蒸汽锅炉控制 |
V型球芯流量调节，误差±2% |
|
环保水处理 |
污水处理厂化学药剂添加 |
防腐蚀涂层 + Ex防爆执行器 |
