德国莱克 LIK VALVE 成立于 1932 年德国法兰克福，建厂初期专注于欧洲火电、化工高压蒸汽手动球阀、锻钢截止阀研发制造，依托鲁尔工业区精密冶金供应链，形成独有的阀体锻造、球体镜面硬化加工工艺体系。1960 年正式成立自动化流体控制研发中心，推出第一代齿轮齿条式气动执行配套球阀，填补欧洲高温高压气动切断阀技术空白；1978 年巴伐利亚州扩建全自动化智能生产工厂，引入五轴联动数控加工中心、全自动阀体压力爆破测试线、低温深冷处理设备、氦气微泄漏检测系统，实现球阀阀体、球体、阀座、气动执行器全零部件自主生产，杜绝外协零部件质量不稳定问题
进口气动球阀由气动执行器与莱克球阀阀体组装而成，是工业自动化管路中核心的开关类流体控制阀门。阀体采用欧美锻造工艺打造，搭配AT系列齿轮齿条式气动执行机构，可配套电磁阀、定位器、限位开关等附件，实现远程气源驱动启闭，无需人工手动操作。产品兼容水、燃气、油品、化工溶剂等多数工业介质，法兰连接符合ANSI美标、GB国标双标准，耐压覆盖1.6MPa-4.0MPa高压工况，广泛替代进口品牌同款阀件，适配石化、燃气、水处理、能源等自动化生产线，兼具原装品质与本土化适配能力，可实现快速切断、通断逻辑控制，部分配置智能电气定位器后可升级为比例调节型球阀，兼具开关与流量调节双重功能，是流程工业自动化管路标配自控阀。
产品特点Product Features
1、直通全通径流道，流通系数大，介质阻力极低，不易淤积杂质，适合粘稠、带颗粒介质输送。
2、双重密封可选：软密封可达 VI 级零泄漏，金属硬密封耐高温高压，满足有毒、可燃介质无内漏要求；阀杆采用防吹出结构 + 多层填料，杜绝介质外漏。
3、材质谱系齐全：不锈钢、碳钢、哈氏合金、钛合金等，适配海水、氯气、强酸碱等强腐蚀工况。
4、结构模块化，二片式 / 三片式阀体，拆装维护便捷，无需整体拆除管路即可更换球芯、阀座密封件。
5、耐温耐压区间宽泛，可覆盖常温、高温、深冷 LNG 超低温工况，承压等级覆盖中低压至高压超高压。
技术参数technical parameters
|
公称通径 |
DN8～DN300（1/4"～12"） |
|
阀体材质 |
WCB、304、316L、CF3M |
|
连接方式 |
法兰、螺纹（NPT/BSP）、对焊 BW、承插焊 |
|
阀体结构 |
两片式、三片式、一体式、固定球、浮动球 |
|
介质温度 |
软密封：-196℃ ~ +180℃金属硬密封：-40℃ ~ +450℃ |
|
泄漏等级 |
软密封：GB/T VI 级（零泄漏）金属硬密封：GB/T V 级 |
|
防爆等级 |
Ex d IIC CT6、Ex ia IIC T6 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |
可选附件Machine Accessories
1、三联件：可对气源稳压、过滤、气缸加润滑油。
2、回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
3、电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
4、定位器：输入4～20mA信号,实现阀门调节功能。
5、手动机构：手操机构，可实现手动开或关阀。
6、调节型附件：电气定位器、气动定位器、电气转换器。
7、切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

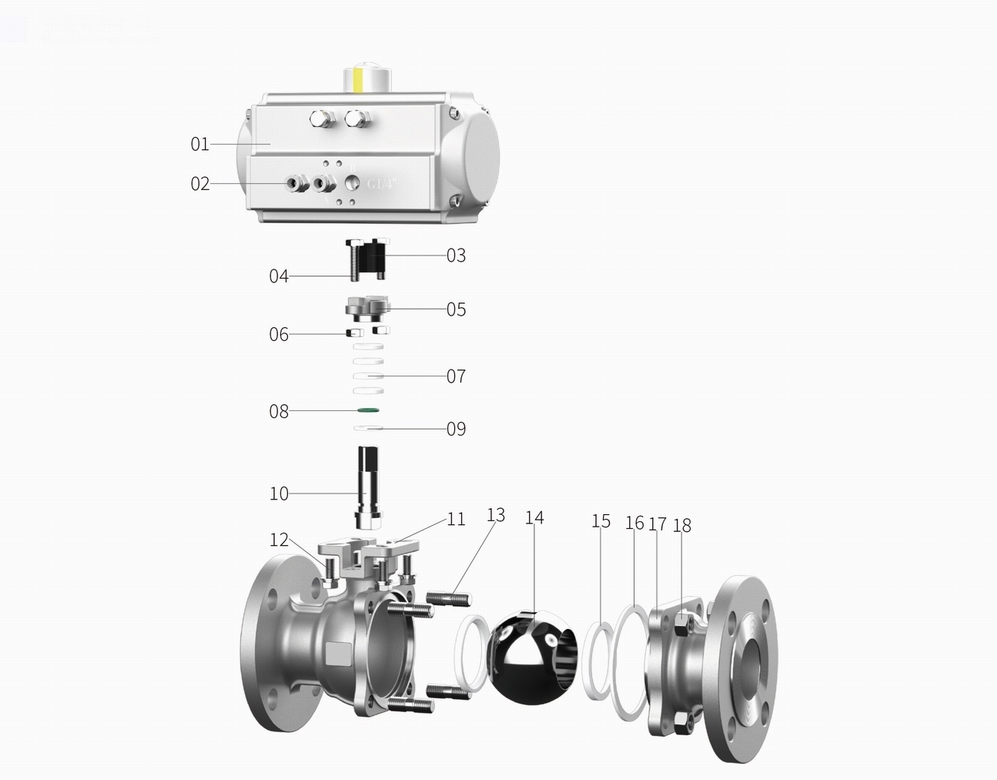

主要部件材料Main component materials
|
序号 |
名称 |
材质 |
|
1 |
主阀体 |
不锈钢SUS304/SUS316 |
|
2 |
球体 |
不锈钢SUS304/SUS316 |
|
3 |
阀座 |
聚四氟乙烯PTFE/对位聚苯PPL |
|
4 |
副阀体 |
不锈钢SUS304/SUS316 |
|
5 |
阀杆/阀轴 |
不锈钢SUS304/SUS316 |
|
6 |
螺栓 |
不锈钢SUS304 |
|
7 |
螺母 |
不锈钢SUS304 |
|
8 |
阀体密封垫 |
聚四氟乙烯PTFE/对位聚苯PPL |
|
9 |
止推垫 |
聚四氟乙烯PTFE/碳纤维 |
|
10 |
轴密封O型圈 |
氟橡胶/三元乙丙EPDM |
|
11 |
填料 |
聚四氟乙烯PTFE/对位聚苯PPL |
|
12 |
压盖 |
不锈钢SUS304/SUS316 |
|
13 |
压盖紧锁螺栓 |
不锈钢SUS304 |
|
14 |
压盖紧锁螺母 |
不锈钢SUS304 |
|
15 |
八角套 |
粉末冶金 |
|
16 |
紧锁螺丝套件 |
不锈钢SUS304 |
|
17 |
气管接头 |
铜电镀 |
|
18 |
气动执行器 |
AT |

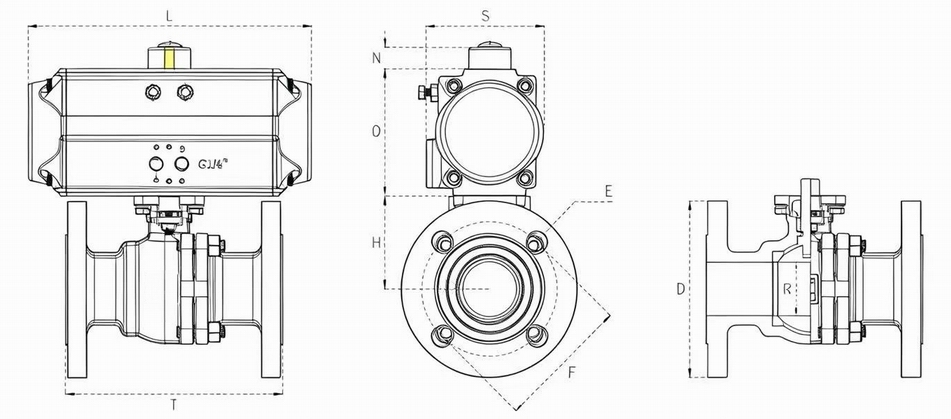

外形尺寸Overall Dimension
|
规格 |
执行器配型 |
压力 |
尺寸标代号 单位 unit: mm |
|||||||||
|
L |
T |
S |
N |
0 |
H |
E |
F |
D |
R |
|||
|
DN15 |
AT52 |
4.0mpa |
147 |
130 |
71,5 |
20 |
72 |
S2 |
4x014 |
65 |
95 |
15 |
|
DN20 |
AT52 |
4.0mpa |
147 |
130 |
71.5 |
20 |
72 |
53.5 |
4x014 |
75 |
105 |
20 |
|
DN25 |
AT63 |
4.0mpa |
168 |
140 |
83 |
20 |
88 |
65 |
4x014 |
85 |
115 |
25 |
|
DN32 |
AT75 |
4.0mpa |
188 |
165 |
95 |
20 |
99,5 |
72 |
4018 |
100 |
140 |
32 |
|
DN40 |
AT83 |
4.0mpa |
212 |
165 |
103 |
20 |
108.7 |
85 |
4018 |
110 |
150 |
40 |
|
DN50 |
AT92 |
4.0mpa |
262 |
203 |
108,5 |
20 |
116,5. |
92,5 |
4018 |
125 |
165 |
50 |
|
DN65 |
AT105 |
1.6mpa |
258 |
222 |
121.5 |
20 |
133 |
103 |
8,018 |
145 |
185 |
65 |
|
DN80 |
AT125 |
1.6mpa |
301 |
241 |
142 |
30 |
155 |
112 |
8,018 |
160 |
200 |
80 |
|
DN100 |
AT140 |
1.6mpa |
390 |
305 |
152 |
30 |
172 |
135 |
8,018 |
180 |
220 |
100 |
|
DN125 |
AT150 |
1.6mpa |
158 |
320 |
174 |
30 |
197 |
171 |
8,018 |
210 |
250 |
125 |
|
DN150 |
AT190 |
1.6mpa |
534 |
360 |
206 |
30 |
220 |
196 |
8a022 |
240 |
285 |
150 |
|
DN200 |
AT210 |
1.6mpa |
538 |
400 |
226 |
30 |
255 |
240 |
12:<022 |
255 |
300 |
200 |
