全系遵循 API 6D、ASME B16.34、CE 防爆、SIL 安全认证标准，阀体分为碳钢、铬钼耐热钢、304/316L 不锈钢材质，密封区分 PPL 软密封、司太立金属硬密封，覆盖低压常规蒸汽、中高压过热蒸汽、小口径设备支管、大口径主管道、腐蚀洁净蒸汽全工况。
可配套防爆电磁阀、4-20mA 电气定位器、防爆限位开关、气源三联件、手动旁路机构，无缝对接 DCS/PLC 自动化系统，支持单作用弹簧断气安全复位、双作用快速启闭，广泛应用热电、电厂、化工、食品制药、印染、新能源蒸汽自控管线，解决高温热胀泄漏、蒸汽冲刷、启闭卡死、腐蚀渗漏行业痛点

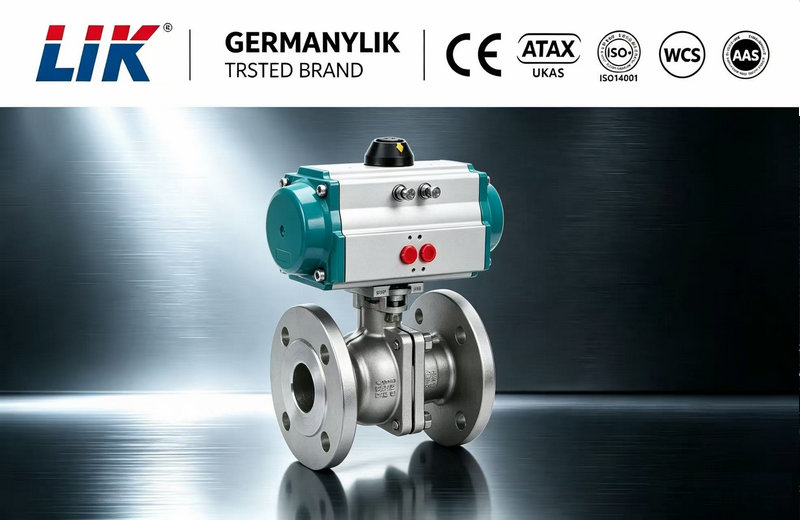

进口气动蒸汽球阀是专为高温高压蒸汽工况设计的角行程自动化切断/调节阀门，由进口气动执行机构与高温球阀阀体组合而成，以压缩空气为动力源，通过驱动阀球90°旋转实现蒸汽管路的通断开关或比例流量调节。该产品依托进口精密制造工艺，针对饱和蒸汽、过热蒸汽的高温、高压、热冲击特性优化结构，具备耐高温、耐磨损、抗热变形、密封稳定等优势，可配套电磁阀、定位器、限位开关、气源三联件等附件，实现就地手动控制、远程集中自动控制、联锁保护控制，广泛应用于热力、电力、化工、制药、造纸等蒸汽管网系统，是蒸汽自动化管路核心自控执行设备。
产品特点Product Features
1. 流通性能优异：全通径球芯结构，流阻极小，介质流通顺畅，不易积垢、卡堵，适合洁净及含少量杂质的蒸汽介质；
2. 启闭响应快速：仅需90°旋转即可完成全开/全关，气动驱动动作灵敏，开关速度快，可满足紧急切断工况；
3. 耐高温高压：阀体、阀座、填料采用耐高温合金与柔性石墨、金属硬密封材质，适配过热蒸汽高温高压工况，抗热疲劳、抗热冲击；
4. 密封性能可靠：分为软密封、金属硬密封两种结构，高温下密封补偿性强，有效防止蒸汽内漏、外漏，密封等级可达VI级；
5. 结构紧凑耐用：整体模块化设计，体积小、重量轻，阀杆采用防吹出结构、防静电结构，运行稳定，故障率低，使用寿命长；
6. 控制方式灵活：可配单作用（弹簧复位故障安全型）、双作用执行器，可实现开关切断、比例调节，可反馈阀位信号，适配DCS自动化控制系统；
技术参数technical parameters
|
公称压力(MPa) |
PN1.6、2.5、4.0、6.4 MPa |
|
阀体形式 |
两段式铸造球阀 |
|
连接形式 |
法兰式、焊接式 |
|
阀芯形式 |
"O"型球形阀芯 |
|
密封填料 |
柔性石墨、金属缠绕垫片 |
|
流量特性 |
近似快开型 |
|
动作范围 |
0～90° |
|
适用温度 |
PPL≤280℃、硬密封≤550℃ |
|
基本误差 |
带定位器：小于全行程的±2% |
|
死区 |
带定位器：小于全行程的2% |
|
可调范围 |
250：1 |
|
配置执行机构 |
AT、ST、AW系列单双作用气动执行器 |
|
控制方式 |
开关两位控制、4-20mA模拟量控制 |
执行器参数Actuator parameters
|
执行器型号 |
AT、ST、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

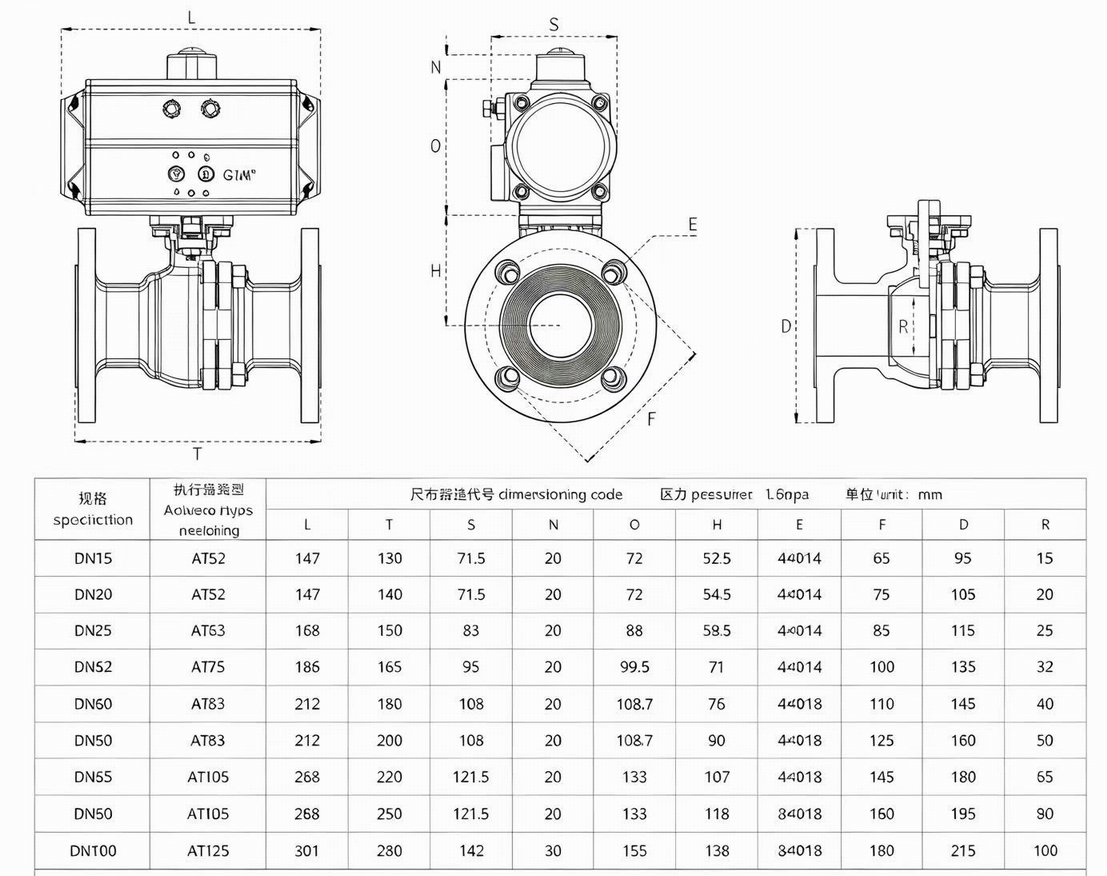

外形尺寸Overall Dimension
