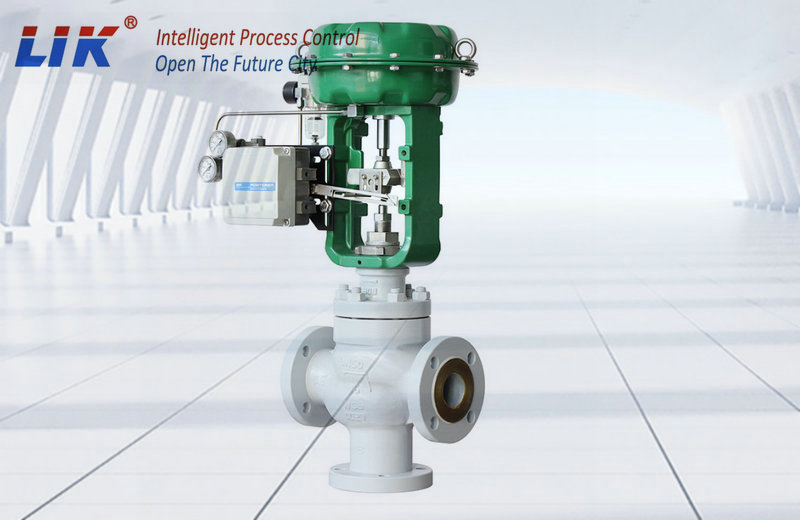

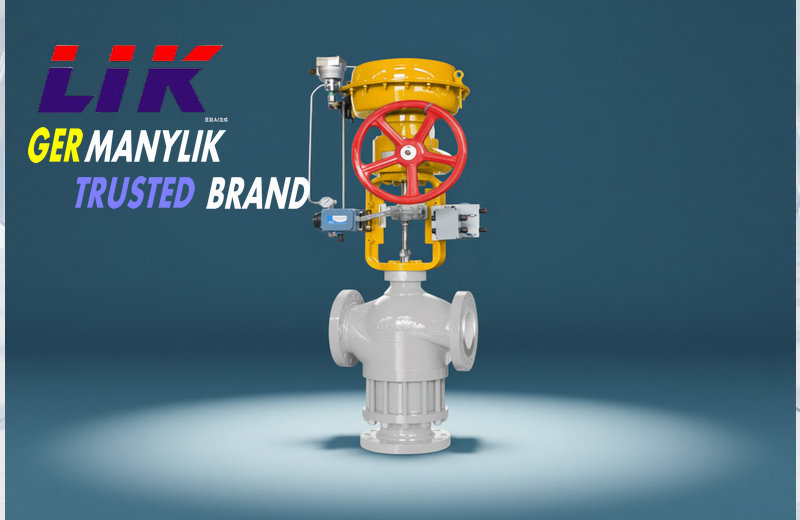

进口气动薄膜三通调节阀由多弹簧薄膜执行机构和三通调节阀阀体组装而成。以气源（压缩空气）为动力接受工业信号（4~20mA）来对介质实行控制。采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。三通调节阀的独有性能就是（分流、合流），把流体介质通过三通阀分成二路流出，或者把两种流体经三通阀合并成一种流体的场合。有三通合流及三通分流两种。
进口气动薄膜三通调节阀产品特点：
气动簿膜三通调节阀流体对阀芯作用方向都处于流开状态，故阀能稳定工作。
除上阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。
三通调节阀执行机构采用多弹簧结构，高度减小30%。重量减轻30%。
进口气动薄膜三通调节阀主要技术参数
|
阀体形式 |
三通铸造阀 |
|
公称通径 |
合流阀：DN20～300mm、分流阀：DN80～300mm |
|
公称压力 |
PN1.6、2.5、4.0、6.4 |
|
连接形式 |
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
|
阀盖形式 |
标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
|
阀体材料 |
铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46) |
进口气动薄膜三通调节阀主要零件材料及推荐使用温度范围
|
零件名称 |
材料 |
温度范围 |
|
阀 体 |
HT200 |
-20～200℃ |
|
ZG230-450 |
-40～450℃ |
|
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
|
阀芯、阀座、阀杆 |
|
|
|
密封垫 |
橡胶石棉板 |
橡胶石棉板 |
|
不锈钢缠绕垫 |
不锈钢缠绕垫 |
|
|
填料 |
聚四氟乙烯 |
填料 |
|
上下膜盖 |
A3钢板 |
上下膜盖 |
|
膜片 |
35CrMoA |
膜片 |
|
35、A3 |
|
|
|
支架、顶盘 |
HT200 |
支架、顶盘 |
|
压缩弹簧 |
60Si2Mn |
压缩弹簧 |
|
波纺薄膜 |
5806胶夹480D尼龙66网眼 |
波纺薄膜 |
