锻造车间采用 2500 吨数控锻压机，阀体毛坯经过两次高温锻打、去应力退火、超声波无损探伤三道前置工序，彻底消除铸造阀体固有气孔、疏松、裂纹缺陷；精加工采用五轴联动数控车床，球体镜面抛光精度达 Ra0.02μm，保证密封面零划痕，大幅降低高压工况下介质冲蚀损耗，使用寿命较国产铸造球阀提升 50% 以上

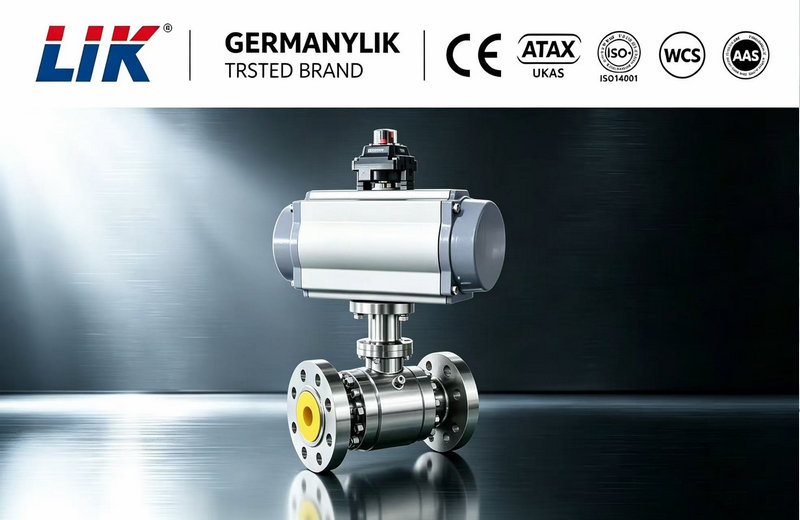

进口气动锻钢高压球阀分为气动高压法兰球阀、气动焊接高压球阀、气动高压内螺纹球阀三种。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。可采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动高压球阀按其密封性能分为金属密封与软密封。气动高压球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。气动高压球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动高压球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制
产品特点Product Features
1、阀体采用锻造工艺加工而成，提高了材料的强度，避免铸件的气孔，沙眼等缺陷。
2、密封圈采用尼龙材料，比聚四氟乙烯承受压力更高，使用寿命长，密封性好。
3、高压气动球阀即使在MAX工作压力下，也能够保持阀门结构的抗压均匀性。
4、广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
技术参数technical parameters
|
口径范围 |
DN15～DN250 (1/2"～10") |
|
压力范围 |
PN10～42.0MPa |
|
温度范围 |
-29℃～+450℃（超高温可定制） |
|
材质可选 |
碳钢、不锈钢、铬钼钢、合金钢 |
|
密封材料 |
PTFE、PPL、PEEK（可定制金属密封） |
|
连接方式 |
法兰、螺纹、焊接 |
|
驱动方式 |
气动执行器、电动执行器、蜗轮、手柄 |
|
控制方式 |
开关型ON/OFF、调节型4-20mA或1-5V |
|
可选附件 |
电磁阀、限位开关、减压阀、定位器、手轮机构、保位阀、快排阀。（注明是否防爆 |
执行器参数Actuator parameters
|
气动执行器 |
可配EV-TORK、AT、RT、PT、VT、AW单双作用气动执行器 |
|
供气压力0.4～0.7MPa； 电气接口：G1/4"、G1/8"、G3/8"、G1/2" |
|
|
控制方式：开关型（可选装附件）、调节型（配定位器+选装附件） |
|
|
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
|
气动附件：定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

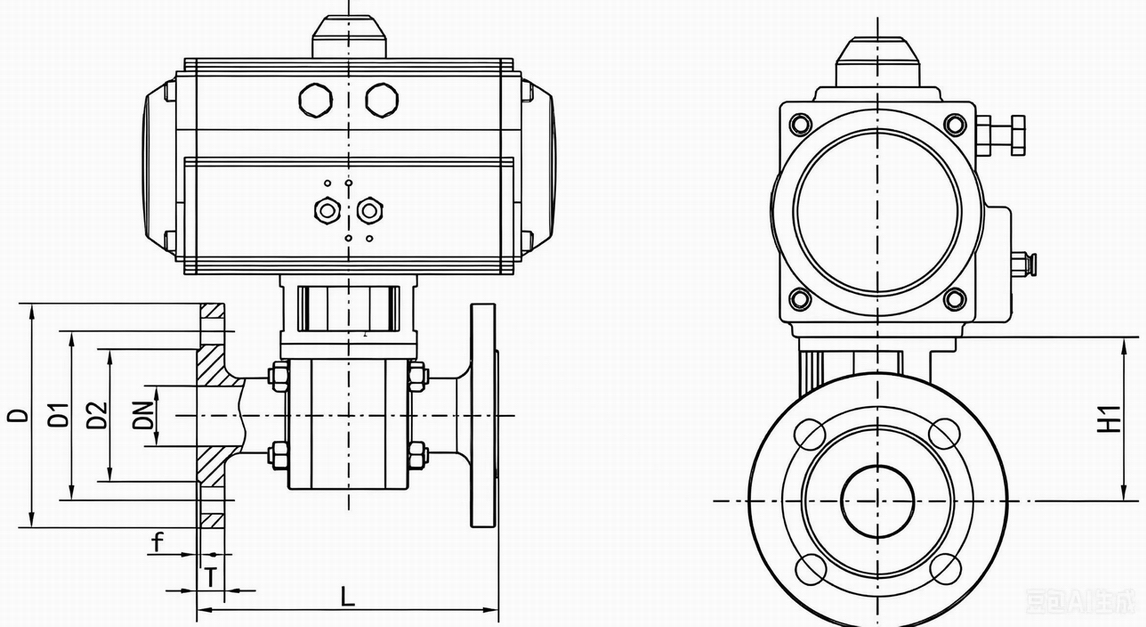

外形尺寸Overall Dimension
|
DN |
NPS |
L(RF) |
L(BW) |
L(RTJ) |
D |
D1 |
T |
n-d |
|
15 |
1/2 |
165 |
165 |
163.5 |
105 |
75 |
20 |
4-14 |
|
20 |
3/4 |
191 |
191 |
191 |
130 |
90 |
22 |
4-18 |
|
25 |
1 |
216 |
216 |
216 |
140 |
100 |
24 |
4-18 |
|
32 |
1-1/4 |
229 |
229 |
229 |
155 |
110 |
26 |
4-22 |
|
40 |
1-1/2 |
241 |
241 |
241 |
170 |
125 |
28 |
4-22 |
|
50 |
2 |
292 |
292 |
295 |
195 |
145 |
30 |
4-26 |
|
65 |
2-1/2 |
330 |
330 |
333 |
220 |
170 |
34 |
8-26 |
|
80 |
3 |
356 |
356 |
359 |
230 |
180 |
36 |
8-26 |
|
100 |
4 |
432 |
432 |
435 |
265 |
210 |
40 |
8-30 |
