转换器安装注意事项 • 避免雷击； • 保证通风和干燥，避免温度过高、湿度过大，腐蚀性气体；• 装在室外的电磁流量计要有遮阳、防雨措施，切忌暴晒。 |
日常维护 • 定期检查电磁流量计转换器有否浸水受潮或者腐蚀； • 定期清洗电极和测量管，清洗时，切勿损伤电极和衬里；• 定期检查连接电缆的老化及接触程度是否完好。 |

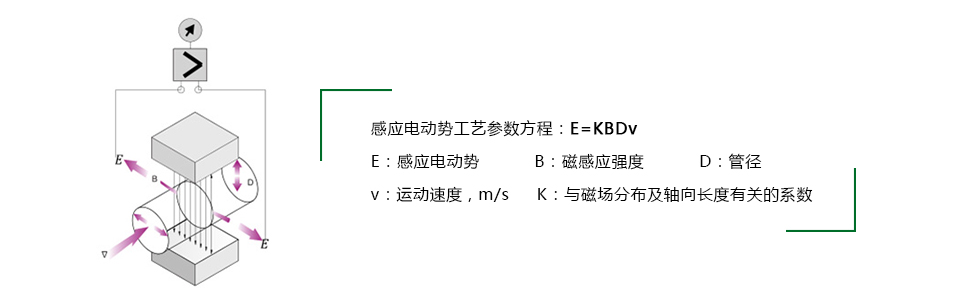

电磁流量计广泛用于测量导电液体和液固两相流体的体积流量，其测量原理是根据法拉第电磁感应定律，如下图所示，上下两端的两个电磁线圈产生恒定或交变磁场，当导电介质流过电磁流量计时，做切割磁感线运动，此时会产生一个感应电动势并被两测量电极检测出来，这个感应电动势大小与导电介质流速、磁场的磁感应强度、导体宽度（流量计测量管径）成正比，再通过运算就可以得到介质流量。
口径
（mm）
额定压力（MPa）

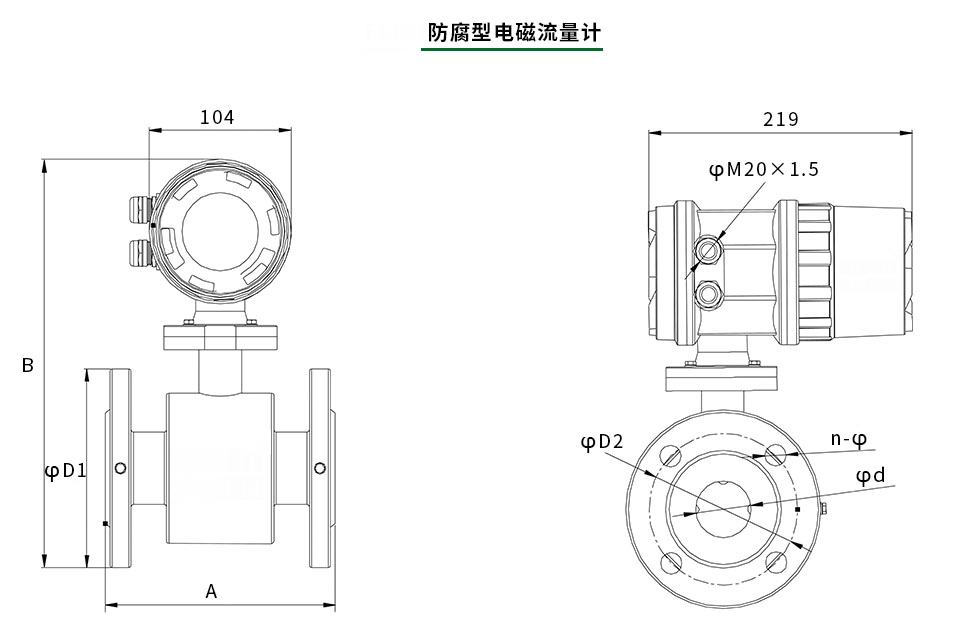

仪表外形尺寸（mm）
重量
（kg）
A
B
φD1
φD2
φd
n-φ
10
4.0
200
245
90
60
10
4-φ14
4.5
15
200
310
95
65
15
4-φ14
6
20
200
315
105
75
20
4-φ14
5.5
25
200
320
115
85
25
4-φ14
5
32
200
335
140
100
32
4-φ18
8
40
200
355
150
110
40
4-φ18
9.5
50
200
365
165
125
50
4-φ18
10.5
65
1.6
200
385
185
145
65
4-φ18
14
80
4.0
200
395
200
160
80
8-φ18
14
100
1.6
250
415
220
180
100
8-φ18
19
125
250
460
250
210
125
8-φ18
23
150
300
490
285
245
150
8-φ22
33
200
1.0
350
530
340
295
200
8-φ22
40
250
450
545
395
350
250
12-φ23
63
300
500
560
445
400
300
12φ23
73
350
550
583
505
460
350
16-φ23
91
400
600
633
565
515
400
16-φ26
107
450
600
696
615
565
450
20-φ26
127
500
600
753
670
620
500
20-φ26
150
600
600
857
780
725
600
20-φ30
197
700
700
980
890
840
700
24-φ30
255
800
800
1091
1015
950
800
24-φ33
339
900
900
1183
1115
1015
900
28-φ33
452
1000
0.6
1000
1295
1230
1160
1000
28-φ35
525
1200
1200
1497
1405
1340
1200
32-φ33
683
1400
1400
1697
1630
1560
1400
36-φ36
852
1600
1600
1920
1830
1760
1600
40-φ36
1035
1800
1800
2115
2045
1970
1800
40-φ39
1315
2000
2000
2350
2265
2180
2000
48-φ42
1745
注：上图电磁流量计外形尺寸和重量可能与产品实物有差异，一切以实物为准。
|
执行标准 |
JB/T 9248-2015 |
|||
|
测量介质 |
导电液体、浆液 |
|||
|
类型 |
管道式电磁流量计 |
|||
|
结构形式 |
一体式、分体式 |
|||
|
公称通径 DN（mm） |
6、8、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000 |
|||
|
额定压力 |
DN6～DN50 |
DN65~DN150 |
DN200~DN1000 |
DN1200~DN2000 |
|
≤4.0MPa |
≤1.6MPa |
≤1.0MPa |
≤0.6MPa |
|
|
特殊压力：可定制 |
||||
|
流速范围 |
0~10m/s自行设定 |
|||
|
介质电导率 |
理论值≥5μs/cm 实际使用≥30μs/cm |
|||
|
流量计成套精度 |
±0.5%或±1.0% |
|||
|
重复性 |
0.2% |
|||
|
工作环境温度 |
-20℃~60℃ |
|||
|
衬里材料 及工作温度 |
氯丁橡胶（CR） |
0~+65℃ |
||
|
聚氨酯（PU） |
0~+65℃ |
|||
|
聚四氟乙烯（PTFE） |
-25℃~+140℃ |
|||
|
聚全氟乙丙烯（F46） |
-25℃~+120℃ |
|||
|
可溶性聚四氟乙烯（PFA） |
-25℃~+180℃ |
|||
|
陶瓷 |
0~+150℃ |
|||
|
电极材料 |
316L、哈氏合金（HB、HC）、钽（Ta）、钛（Ti）、铂（Pt）、碳化钨（WC）、陶瓷 |
|||
|
电极形式 |
固定式、刮刀式、可拆卸式 |
|||
|
电极数量 |
标配3个电极（2个测量电极+1个接地电极），接口径配置 |
|||
|
连接法兰标准 |
符合国标GB9119（可按用户要求定制） |
|||
|
连接法兰材质 |
碳钢（标配）、不锈钢（可选） |
|||
|
接地环材质 |
DN15~DN1600：不锈钢1Cr18Ni9Ti、不锈钢、含钼不锈钢等 |
|||
|
外壳材料 |
碳钢（标配）、不锈钢（可选） |
|||
|
供电电源 |
110/220VAC（110-240VAC），50Hz/60Hz；24VDC±10%；电池供电（3.6VDC） |
|||
|
功耗 |
≤15VA |
|||
|
输出信号 |
（4~20）mA电流输出、频率输出和脉冲当量输出 |
|||
|
可选通讯协议 |
RS485，支持标准MODBUS-RTU协议，HART协议，GPRS |
|||
|
电气接口 |
M20×1.5 |
|||
|
防护等级 |
分体式转换器 |
防护等级为IP65 |
||
|
分体式传感器 |
防护等级为IP67~lP68 |
|||
|
一体式转换器 |
防护等级为IP65 |
|||
|
配线长度（分体型） |
标配10米电缆线，转换器与传感器之间的电缆线一般不超过30m |
|||
|
防爆等级 |
Exd【ia Ga】IIC T4 Gb |
|||
|
流动方向 |
正向、反向 |
|||
|
恒流负载 |
≤750Ω |
|||
|
储存温度 |
-40~65℃ |
|||
|
相对湿度 |
5~95% |
|||
|
报警（常开） |
空管报警（显示代码Mtsnsr，若需开关量输出须选分体式），励磁报警，上下限两位报警（仅限分体式） |
|||
