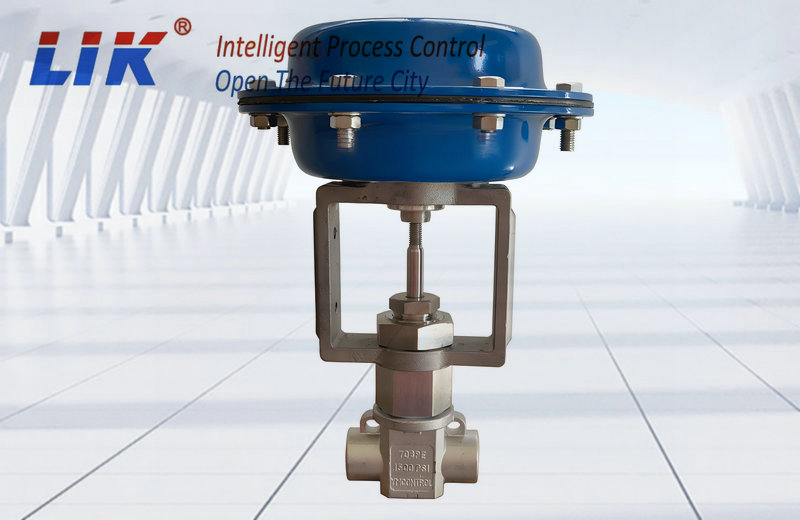

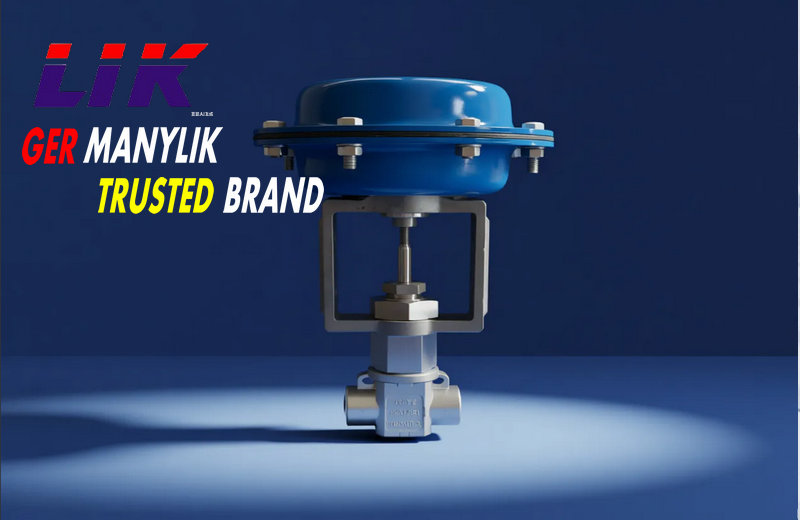

进口高压气动薄膜小流量调节阀是气动单元组合仪表中的调节器。708-ZXPE微小流量调节阀可以安装在液体、气体、蒸气等的介质输送管道上，708-ZXPE小流量调节阀可以与气动执行器、减压器、定值器或其他仪表配合使用，德国莱克小流量调节阀能达到对输送管道内的介质参数进行准确调节与控制。
进口气动薄膜微小流量调节阀的主要性能指标
|
公称通径DN |
1/4"、1/2"、3/4"（ZG螺纹,NPT螺纹） |
||||||||||||||
|
额定流量系数Cv |
直线 |
0.005 |
0.01 |
0.02 |
0.05 |
0.1 |
0.2 |
0.5 |
0.63 |
1.1 |
1.25 |
1.6 |
2.0 |
||
|
等百分比 |
— |
— |
0.02 |
0.05 |
0.1 |
0.2 |
0.5 |
0.63 |
1.1 |
1.25 |
1.6 |
2.0 |
|||
|
额定行程（mm） |
10、16 |
||||||||||||||
|
膜片有效面积Ae（cm2） |
100、200 |
||||||||||||||
|
公称压力 |
MPa |
1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0 |
|||||||||||||
|
Bar |
16, 25, 40, 64(63)/20, 50, 110 |
||||||||||||||
|
Lb |
ANSI：Class150、Class300、Class600 |
||||||||||||||
|
连接方式 |
内螺纹、法兰、焊接式、VCR等定制 |
||||||||||||||
|
流量特性 |
直线、修正直线、修正等百分比 |
||||||||||||||
|
阀芯形式 |
针形（柱塞式） |
||||||||||||||
|
固有可调比 |
50:1 |
||||||||||||||
|
执行机构形式 |
电子式 |
电源电压：AC220V，DC24V等，控制信号：DC4-20mA等 |
|||||||||||||
|
气动 薄膜式 |
气源压力：0.14/0.25MPa，弹簧范围20~100KPa、40-200KPa等 |
||||||||||||||
|
允许泄漏量 |
Ⅳ级、Ⅵ级(微气泡级) |
||||||||||||||
|
工作温度 t(℃) |
-20～200 、-40～250、-60～250等 |
||||||||||||||
|
附件 |
电气阀门定位器（SIEMENS：6DR5 Series、YTSeries、AVPSeries and so on） 电气转换器（BELLOFRAM：T-1000 Series） 电子式电动执行器（PSL Series） |
||||||||||||||
