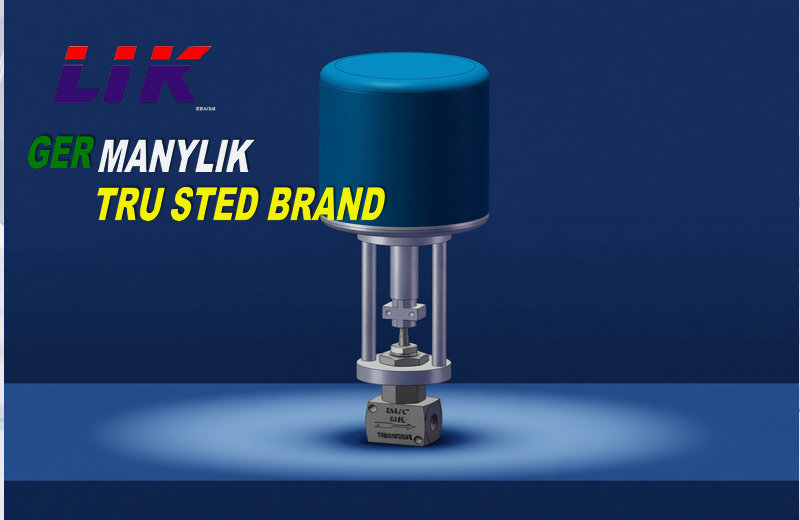

进口防爆电动小流量调节阀是由3810L 直行程电动执行机构和小流量调节阀阀体组成。防爆型电动执行机构防爆等级为ExdII BT4。电动防爆小流量调节阀控制信号4-20mA，反馈信号4-20mA。小流量调节阀阀体的具体选型是根据客户提供的阀前压力、阀后压力、介质种类、介质温度、流量大小来具体选型。技术工程师根据客户提供的参数，确定阀座缩径，进而控制阀门的流量大小。 381L系列直行程电动执行器，是以AC220单相交流电为电源，接受来自 DCS、PLC系统和其他操作器的DC4～20mA，标准信号来控制执行器进行开关阀门或自动调节。电子控制模块采用最先进的混合集成电路，包含完整的保护功能，可现场控制或远程控制，被设计成匣子形式，并用树脂浇铸密封。驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点，可与各种角行程调节机构组合成高性能、高可靠性的电动调节阀。
进口防爆电动小流量调节阀产品特点
超高调节精度：专用针型 / 缩孔阀芯，可调比 50:1，控制精度 ±1%，死区≤1%，泄漏量≤0.01% 额定容量。
防爆安全认证：执行器Exd ⅡBT4/BT6 隔爆，防护等级 IP65，适配 Zone 1/2 危险区。
宽工况适配：阀体锻造，耐压PN16～320bar（ANSI 150～2500LB），耐温 **-196℃～+450℃**，适配强腐蚀、高低温介质。
一体化免维护：电动执行器内置伺服放大器，无需外置模块；手轮手动操作，断电可应急；填料采用 PTFE / 柔性石墨，低泄漏、长寿命。
紧凑轻量化：小口径（DN5～25），螺纹 / 卡套 / 法兰连接，体积小、重量轻，适配狭小安装空间。
进口防爆电动小流量调节阀应用领域
精细化工：微量催化剂添加、试剂配比、聚合反应控温。
环保脱硝：SCR/SNCR 系统氨水 / 尿素微量喷射（20% 浓度）。
医药 / 生物：无菌药液输送、pH 调节剂精准投加。
电子 / 半导体：高纯气体（N₂、Ar）、超纯水微小流量控制。
石油 / 天然气：井口高压微量取样、化学药剂注入。
科研 / 实验室：反应釜微量进料、气体流量精密控制。
新能源：锂电池电解液微量加注、氢能高压微量调节。
进口防爆电动小流量调节阀执行器参数
|
公称通径 |
G3/8"、1/2"、G3/4"、G1" |
||||||||||||||
|
阀座直径(dn) |
1.5 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
15 |
||
|
额定流量系数KV |
0.025 |
0.05 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.00 |
1.40 |
1.55 |
1.85 |
2.23 |
||
|
允许压差(MPa) |
≤公称压力 |
||||||||||||||
|
公称压力(MPa) |
1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 |
||||||||||||||
|
流量特性 |
等百分比 |
||||||||||||||
|
额定行程(mm) |
8 |
10 |
12 |
||||||||||||
|
阀盖形式 |
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) |
||||||||||||||
|
压盖形式 |
螺栓压紧式 |
||||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
||||||||||||||
|
配置执行器类别 |
PSL系列、3810L系列等电动执行器(客户指定品牌亦可) |
||||||||||||||
|
电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
|||||||||||||||
|
防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 |
|||||||||||||||
|
环境温度：-25～+70℃、环境湿度：≤95% |
|||||||||||||||

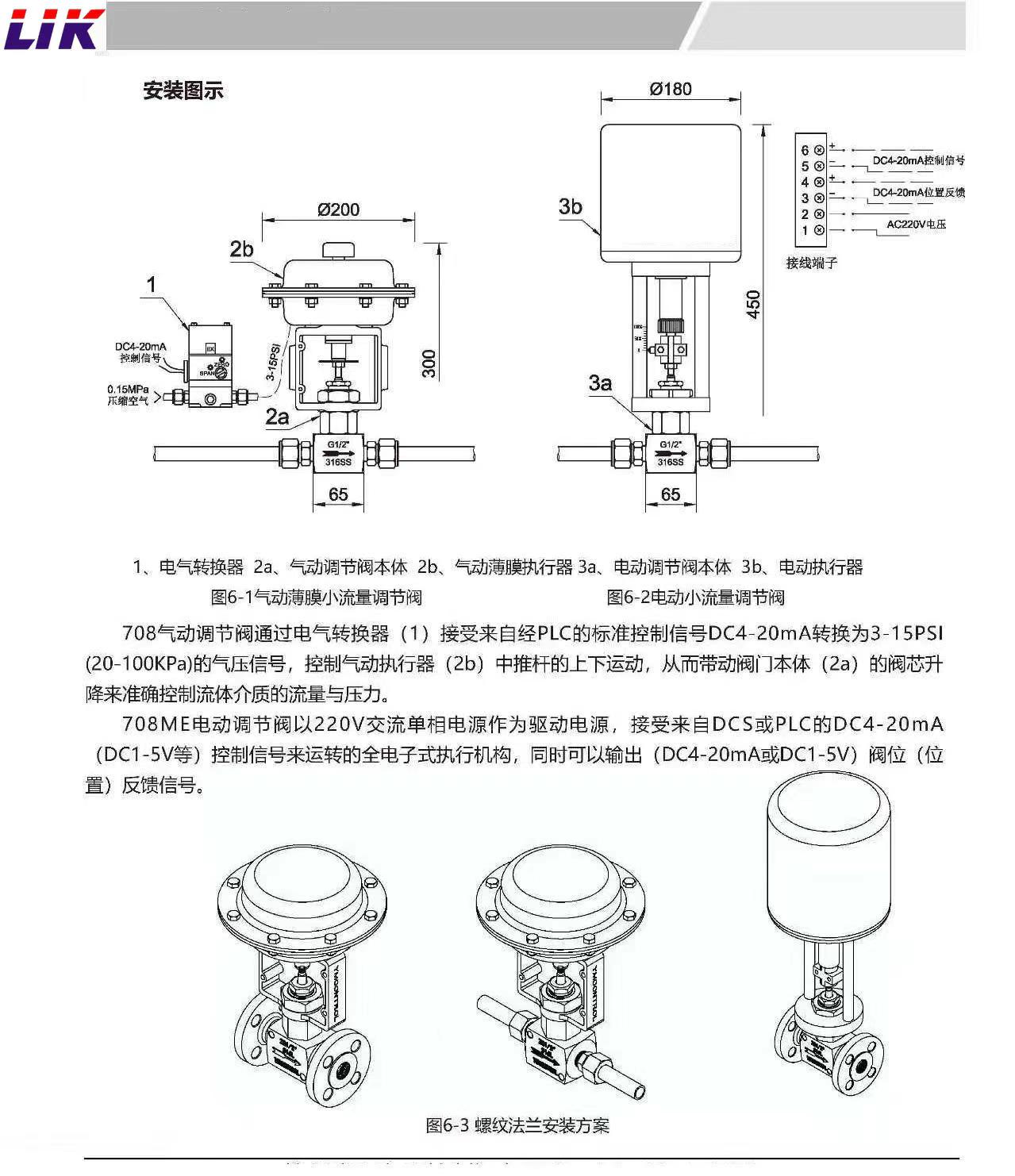

进口防爆电动小流量调节阀主要外形及连接尺寸
|
公称通径DN |
阀座直径dn |
L |
H |
H1 (3810) |
H1 (PSL) |
D |
R |
|
G3/8" |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
|
G1/2" |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
|
G3/4" |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
|
G1" |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
