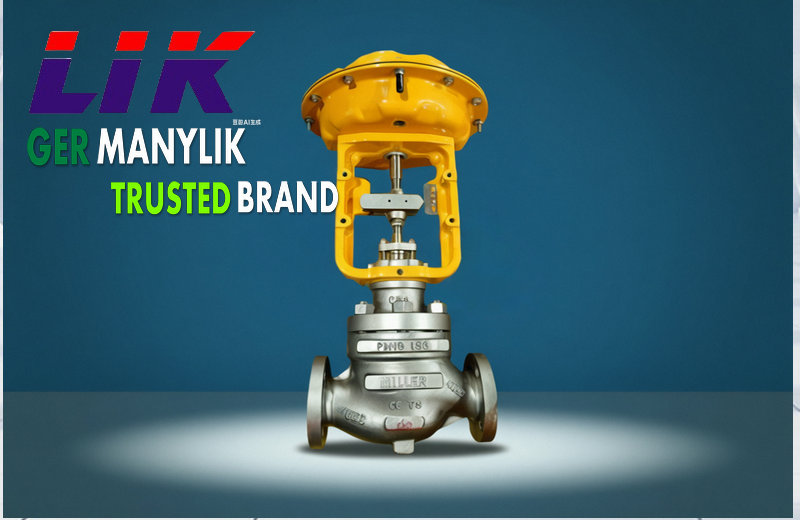

德国莱克LIK品牌,进口气动多级降压迷宫调节阀采用了多级降压式套筒，完全控制了流经阀内件的流体流速，故可大幅度降低高压差气体或蒸汽所产生的噪音，也可有效防止液体产生气蚀现象，是一种无气蚀损伤、低噪音、控制流体稳定的经济型调节阀。
进口气动多级降压迷宫调节阀对于液体介质，当介质压力低于其饱和蒸汽压时，不仅产生阻塞流，还导致闪蒸现象的发生。根据流体力学相关理论，当高压介质流经某一阻力元件后，静压能与动压能相互转换，流速的增加会致使压力降低。因此，增大介质的阻力系数可实现高压降的目的。但在有限的阀体空间为介质创造足够的流阻，不能采用单一降压结构。由此，将阀的总压差用分级降压的办法，使每一级压差ΔPn<ΔPc（ΔPn，第n级压降；ΔPc，阻塞流对应的临界压降），即可防止介质发生空化，这也是现今各种多级降压防空化高压差调节阀的理论基础。
节流组件是迷宫式高压差调节阀内部核心零件，是由多层金属盘片经真空钎焊而成。所有盘片表面通过电火花腐蚀成很多级节流槽，高压介质流经一系列的直角弯道，由于其强大的流阻作用，使流速得到完全的控制，压力由节流槽逐级分担，从而实现多级降压目的，大大缓解高差压阀门中出现的振动、噪声和汽蚀等现象。
进口气动多级降压迷宫调节阀可专门针对用户的不同要求来设计，通过对介质流速的控制而消除汽蚀、噪音、腐蚀及震动问题。迷宫式调节阀在结构上设计成快拆式，维修方便，可很便捷地更换阀芯；在流量特性上采用个案设计，从而提供比较精确的流量控制，具有严谨的关闭特性。电厂采用迷宫式调节阀，可保证安全、稳定地运行，提高效率并延长维修周期。
对于普通单级降压阀门，当介质进入时其压力为p1，流速为v1。当介质流动到阀芯部分时，由于阀芯与阀座的节流作用，产生颈缩现象，因此流速会迅速增加至v2，而压力则迅速降低至p2，且往往低于该介质的饱和汽化压力Pv。在这种情况下，介质汽化，形成气泡。当介质流过阀芯和阀座形成的颈缩部后，由于通道的改变，工况条件也发生了变化，压力口升，动能转换为势能，此时的压力回复为P3，速度回复为v3，
进口气动多级降压迷宫调节阀技术参数及性能
|
阀体型式： |
直通铸造球型阀 |
|
公称通径： |
DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
|
公称压力： |
PN 16、20、32Mpa |
|
ANSI 900、1500、2500Lb |
|
|
连接方式 |
法兰：FF、RF、RTJ、等 |
|
螺纹：（适用于 1”以下） |
|
|
焊接：SW、BW |
|
|
法兰距： |
符合IEC 534 |
|
阀盖形式： |
标准型、加长型（散热、低温、密封） |
|
填 料： |
V型聚四氟乙烯、柔性石墨填料等 |
|
密封垫： |
金属夹石墨密封垫 |
|
执行机构 |
气动：多弹簧执行机构 |
|
电动：3810L系列 、PSL系列 |
进口进口气动多级降压迷宫调节阀阀体内部
|
阀芯型式： |
轴流迷宫式 |
|
流量特性： |
等百分比、线性 、快开 |
|
内件材质： |
标准材质组合及使用温度、压力范围请参阅附录 |
进口气动多级降压迷宫调节阀技术选择
|
阀体 |
型式 |
直通 |
阀盖 |
型式 |
标准、加长型 |
|
材质 |
WCB、WC9、304、316等 |
材质 |
WCB、WC9、304、316等 |
||
|
阀芯 |
特性 |
直线、等百分比、快开 |
填料 |
“V”型PTFE、柔性石墨、波纹管 |
|
|
材质 |
304、304+STL/PTFE、316、316+STL/PTFE |
||||
|
执行器 |
气动:见表8 |
||||
|
电动:见表8 |
|||||
|
定位器 |
电气阀门定位器、智能型数字定位器 |
||||
|
附件 |
电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等 |
||||
进口气动多级降压迷宫调节阀材料选择：
铸钢
|
1 |
阀体 |
25 |
LF2 |
F22 |
|
|
2 |
垫片 |
316+石墨/PTFE |
|||
|
3 |
阀座 |
304 |
304 |
304 |
|
|
4 |
螺栓 |
35 |
40MnB |
25Cr2Mo1VA |
|
|
5 |
垫环 |
304 |
304 |
304 |
|
|
6 |
倒流盘 |
304 |
304 |
304 |
|
|
7 |
定位套 |
304 |
304 |
304 |
|
|
8 |
螺栓 |
35 |
40MnB |
25Cr2Mo1VA |
|
|
9 |
节流套 |
304 |
304 |
304 |
|
|
10 |
填料 |
PTFE/柔性石墨 |
|||
|
11 |
填料 |
PTFE/柔性石墨 |
|||
|
12 |
阀芯（杆) |
304 |
304 |
304 |
|
|
13 |
阀盖压环 |
25 |
LF2 |
F22 |
|
|
14 |
螺母 |
25 |
35 |
25Cr2Mo1VA |
|
|
15 |
阀盖 |
25 |
LF2 |
F22 |
|
|
16 |
填料垫 |
304 |
304 |
304 |
|
|
17 |
填料 |
PTFE/柔性石墨 |
|||
|
18 |
支架 |
25 |
LF2 |
F22 |
|
|
19 |
压套 |
304 |
304 |
304 |
|
|
20 |
压盖 |
25 |
LF2 |
F22 |
|
|
21 |
螺栓 |
35 |
40MnB |
25Cr2Mo1VA |
|
不锈钢
|
1 |
阀体 |
F304 |
F316 |
F316L |
|
|
2 |
垫片 |
316+石墨/PTFE |
|||
|
3 |
阀座 |
304 |
316 |
316L |
|
|
4 |
螺栓 |
304 |
316 |
316L |
|
|
5 |
垫环 |
304 |
316 |
316L |
|
|
6 |
倒流盘 |
304 |
316 |
316L |
|
|
7 |
定位套 |
304 |
316 |
316L |
|
|
8 |
螺栓 |
304 |
316 |
316L |
|
|
9 |
节流套 |
304 |
316 |
316L |
|
|
不锈钢10 |
填料 |
PTFE/柔性石墨 |
|||
|
11 |
填料 |
PTFE/柔性石墨 |
|||
|
12 |
阀芯（杆) |
304 |
316 |
316L |
|
|
13 |
阀盖压环 |
F304 |
F316 |
F316L |
|
|
14 |
螺母 |
304 |
316 |
316L |
|
|
15 |
阀盖 |
F304 |
F316 |
F316L |
|
|
16 |
填料垫 |
304 |
316 |
316L |
|
|
17 |
填料 |
PTFE/柔性石墨 |
|||
|
18 |
支架 |
F304 |
F316 |
F316L |
|
|
19 |
压套 |
304 |
316 |
316L |
|
|
20 |
压盖 |
304 |
316 |
316L |
|
|
21 |
螺栓 |
304 |
316 |
316L |
|
