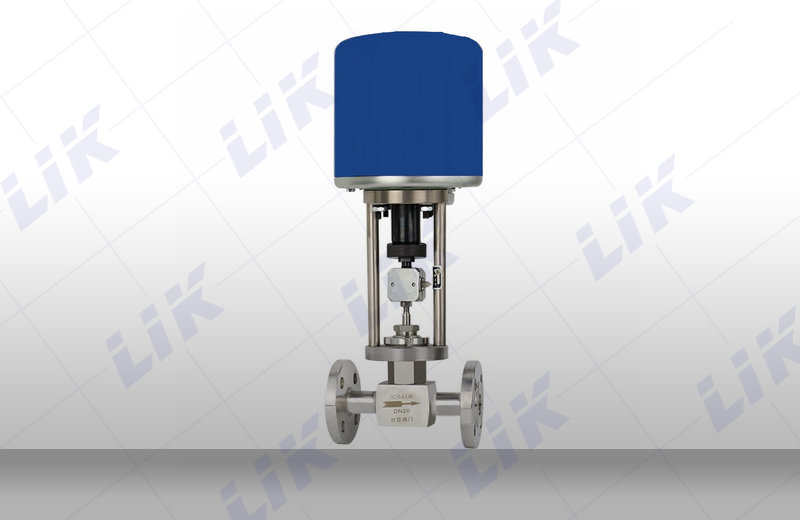

进口电动小口径调节阀可适应不同流量要求的工况，配LIKA2F00系列电子式电动执行器，电动执行机构内有伺服放大器，输入控制信号（4~20mADC或1~5VDC）及单相电源即可控制运转，实现对流量等参数的调节。电动小流量调节阀是针对某些特殊工况定制的电动调节阀，微小流量电动调节阀是采用锻造阀体锻造而成，容易做高压结构。阀芯尺寸可从加工差等0.15~15mm。电动小流量调节阀广泛用于电力、石油、化工、冶金、环保、轻工、数字和科研设备等行业的工业过程自动控制系统中。
进口电动小口径调节阀主要类型
1. 按结构形式：小口径单座调节阀、针型小流量调节阀、柱塞式微型调节阀2. 按控制方式：电动比例调节型、开关调节一体型、智能通讯调节型3. 按密封方式：软密封常温型、金属硬密封高温高压型4. 按使用环境：普通型、防爆型、低温型、高压加强型
进口电动小口径调节阀结构设计
整体采用一体式锻造阀体，强度高、无铸造气孔，适合小口径高压运行；内部采用精密阀芯与阀座节流副，间隙均匀，保证小开度调节稳定性；阀杆采用精加工不锈钢材质，配合多层复合填料密封，动作灵活且杜绝外漏；电动执行器一体化直连布局，传动结构精简紧凑，占用安装空间小；模块化组件设计，易损件独立可拆卸，后期检修更换简单便捷。
进口电动小口径调节阀工作原理
工业控制系统输出模拟量控制信号，输送至电动执行器内置伺服系统，驱动电机运转，经减速机构带动阀杆做直线往复运动；阀杆带动阀芯升降，改变阀芯与阀座之间的流通截面积，从而精准改变介质流量、压力、温度等工艺参数；配套阀位反馈装置可实时回传开度信号，形成闭环调节，自动稳定工况参数，实现全自动无人化控制
进口电动小口径调节阀技术参数
|
口径范围) |
G3/8" G1/2" G3/4" G1" |
||||||||||||||
|
阀座直径（d） |
1.5 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
15 |
||
|
流量系数KV |
0.025 |
0.05 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.00 |
1.40 |
1.55 |
1.85 |
2.23 |
||
|
允许压差（MPa） |
≤公称压力 |
||||||||||||||
|
公称压力（MPa） |
1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 |
||||||||||||||
|
额定行程（mm） |
8 |
10 |
12 |
||||||||||||
|
阀盖形式 |
标准型（-17~250℃）、高温型（250~450℃）、低温型（-40~-196℃）、波纹管密封型（-40~350℃） |
||||||||||||||
|
压盖形式 |
螺栓压紧式 |
||||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
||||||||||||||
|
阀芯形式 |
单座式 |
||||||||||||||
|
流量特性 |
等百分比、直线性 |
||||||||||||||
|
执行器类别 |
PSL系列、3810L系列、客户指定品牌 |
||||||||||||||
|
执行器参数 |
电源电压：220V、输入信号：4~20mA或1~5VDC、输出信号：4~20mADC |
||||||||||||||
|
防护等级：相当IP65 |
|||||||||||||||
|
环境温度：-25~70℃、环境湿度：≤95％ |
|||||||||||||||
进口电动小口径调节阀性能指标
|
项目 |
指标值 |
||
|
基本误差% |
配3810L±2.5； 配PSL±1.0 |
||
|
回差% |
配381L ±2.0； 配PSL±1.0 |
||
|
死区% |
1.0 |
||
|
始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
|
始点±2.5 |
终点±2.5 |
||
|
电关 |
始点 |
±2.5 |
|
|
终点 |
±2.5 |
||
|
额定行程偏差% |
≤2.5 |
||
|
泄露量L/h |
0.01%×阀额定容量 |
||
|
可调范围R |
30：1 |
||
进口电动小口径调节阀尺寸表
|
公称通径DN |
阀座直径dn |
L |
H |
H1 |
H2 |
A |
|
G3/8" |
1.5~15 |
95 |
30 |
130 |
298 |
282 |
|
G1/2" |
1.5~15 |
95 |
30 |
130 |
298 |
282 |
|
G3/4" |
1.5~15 |
110 |
30 |
130 |
298 |
282 |
|
G1" |
1.5~15 |
110 |
30 |
130 |
465 |
177 |
