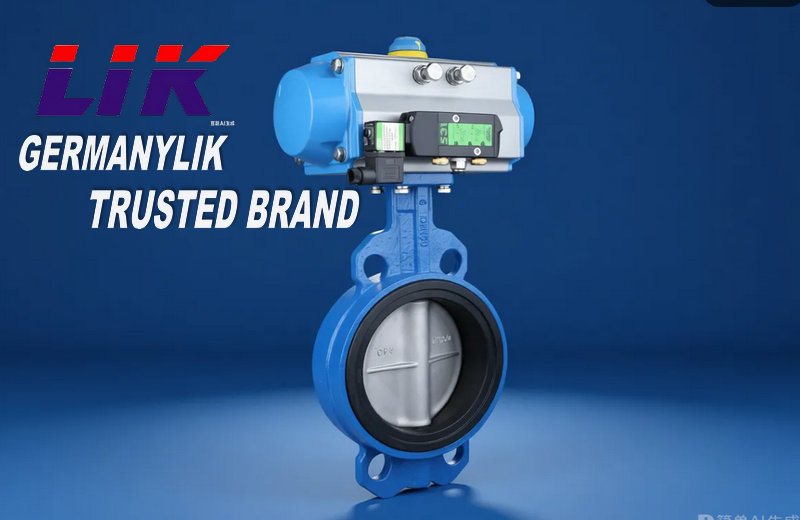

进口气动对夹式球墨铸铁蝶阀
产品概述
进口气动对夹式球墨蝶阀的工作原理是通过气动执行机构的作用，推动阀杆带动阀板旋转，从而实现阀门的开启和关闭。当压缩空气进入气动执行机构的气缸时，活塞在气压的作用下推动活塞杆运动，通过连杆机构带动阀杆旋转，使阀板从关闭位置逐渐旋转到开启位置，介质得以通过阀门。反之，当压缩空气从气缸中排出时，活塞在弹簧的作用下或在反向气压的作用下带动活塞杆反向运动，阀板从开启位置逐渐旋转到关闭位置，截断介质的流动。
通过调节进入气动执行机构的气压大小，可以控制阀板的旋转角度，从而实现对介质流量的精确调节。此外，还可以通过安装定位器等控制附件，实现对阀门的远程控制和自动化控制，提高了阀门的控制精度和可靠性。
通过调节进入气动执行机构的气压大小，可以控制阀板的旋转角度，从而实现对介质流量的精确调节。此外，还可以通过安装定位器等控制附件，实现对阀门的远程控制和自动化控制，提高了阀门的控制精度和可靠性。
产品详情
进口气动对夹式球墨铸铁蝶阀，阀体为球墨铸铁 QT450-10（GGG40），对夹式（Wafer）短结构长度，配进口气动执行器，90° 旋转开关 / 调节；软密封（EPDM/PTFE）零泄漏，双向密封，重量轻、安装极省空间、性价比高，广泛用于DN50–DN300中低压常温管道，是市政、水务、环保、暖通、化工最常用的进口蝶阀类型。
产品特点Product features
✅ 球墨铸铁阀体：QT450-10，强度高、韧性好、抗腐蚀、抗变形，寿命是普通铸铁 2–3 倍。
✅ 双向软密封零泄漏：中线设计，ANSI Class VI，EPDM/PTFE 阀座，双向密封，耐老化、耐磨。
✅ 启闭快、扭矩小：90° 旋转全开 / 全闭，开关≤3 秒，气动扭矩小，适合频繁启停。
✅ 流阻小、节能：全通径流线型，阻力系数≈0.1，压力损失小、省电。
✅ 气动安全可靠：双作用 / 弹簧复位（断气安全位）；可选Exd Ⅱ BT4 防爆，适配危险区。
✅ 安装维护极简：对夹安装只需4 根长螺栓；无需拆阀体即可换密封，维护便宜。
技术参数Technical Specifications
工作原理working principle
进口气动对夹式球墨铸铁蝶阀的工作原理基于气动执行器和蝶阀的协同作用。当气动执行器接收到控制信号时，其内部的气缸会驱动活塞产生直线运动。这一直线运动通过阀杆传递给蝶板，使蝶板绕其轴线旋转。蝶板的旋转角度决定了阀门的开度，从而实现对介质流量的控制。当蝶板旋转至与阀体密封面相贴合时，阀门处于关闭状态，此时介质无法通过；当蝶板旋转至与阀体密封面分离时，阀门处于开启状态，介质可以自由通过。
