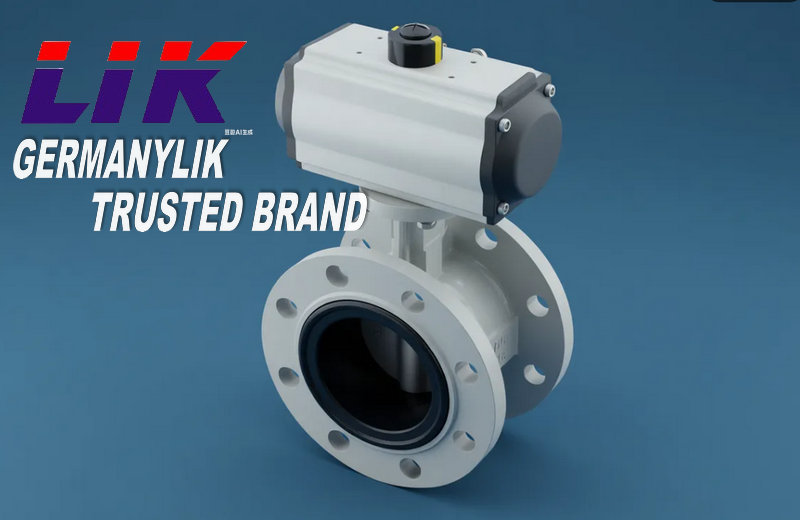

进口气动铸钢法兰蝶阀
产品概述
进口气动法兰蝶阀主要由阀体、蝶板、气动执行器及密封装置等关键部件组成。阀体采用高强度铸钢材料，确保了阀门的稳定性和耐用性。气动执行器通过接收控制信号，驱动蝶板旋转，从而实现阀门的快速开启、关闭和流量调节。该阀门结构紧凑，安装方便，特别适用于安装距离短、大口径的管路系统中。
产品详情
一、产品概述
4. 寿命长，但完全密封较难实现。金属密封能适应较高的工作温度，而弹性密封则具有受温度限制的缺陷。
5. 巧妙的楔形设计使阀门有越关越紧的自动密封功能。
三、工作原理
蝶板安装于管道的直径方向，在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为 0°-90°之间。旋转到 90°时，阀门处于全开状态。
四、技术参数
1. 公称通径： 40～1200mm。
2. 公称压力：pn1.0、1.6、2.5、4.0mpa 等。
3. 连接形式：法兰式连接。
4. 驱动形式：气源驱动（压缩空气 5～7bar）。
5. 阀体结构：软密封（中线型）或硬密封（双偏心、三偏心）。
6. 适用温度：软密封一般≤150℃，硬密封可达≤450℃。
7. 阀体材质：通常有碳钢、不锈钢 304、不锈钢 316 等。
8. 控制方式：开关型（开关两位切断）或调节型（4～20ma 控制）。
9. 作用形式：单作用（常开、常闭、弹簧复位）或双作用（气开气关式）。
进口气动铸钢法兰蝶阀通常由角行程气动活塞式执行器及蝶阀阀体组成。其采用三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉，加之密封材料选择得当，从而保证了蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性。
二、产品特点
结构简单、体积小、重量轻，便于安装，只由少数几个零件组成。2. 流量控制特性较好，处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，通过该阀门所产生的压力降很小。
3. 有弹性密封和金属密封两种密封型式。弹性密封阀门的密封圈可以镶嵌在阀体上或附在蝶板周边。4. 寿命长，但完全密封较难实现。金属密封能适应较高的工作温度，而弹性密封则具有受温度限制的缺陷。
5. 巧妙的楔形设计使阀门有越关越紧的自动密封功能。
三、工作原理
蝶板安装于管道的直径方向，在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为 0°-90°之间。旋转到 90°时，阀门处于全开状态。
四、技术参数
1. 公称通径： 40～1200mm。
2. 公称压力：pn1.0、1.6、2.5、4.0mpa 等。
3. 连接形式：法兰式连接。
4. 驱动形式：气源驱动（压缩空气 5～7bar）。
5. 阀体结构：软密封（中线型）或硬密封（双偏心、三偏心）。
6. 适用温度：软密封一般≤150℃，硬密封可达≤450℃。
7. 阀体材质：通常有碳钢、不锈钢 304、不锈钢 316 等。
8. 控制方式：开关型（开关两位切断）或调节型（4～20ma 控制）。
9. 作用形式：单作用（常开、常闭、弹簧复位）或双作用（气开气关式）。

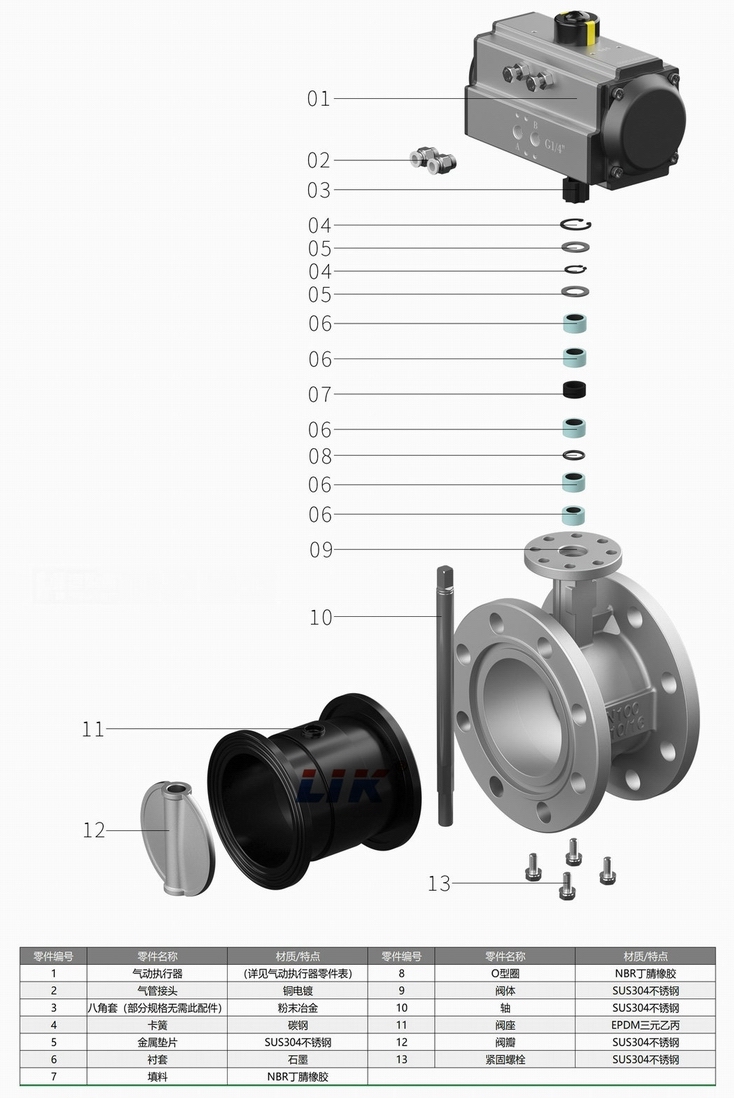

五、零件材料
