进口气动对夹式衬氟蝶阀
产品概述
进口气动对夹式衬氟蝶阀的工厂通常拥有悠久的工业制造历史和丰富的阀门生产经验。以德国莱克（LIK）品牌为例，它作为全球领先的流体控制解决方案提供商，凭借其卓越的产品质量、创新的技术应用以及深厚的行业经验，在全球市场上赢得了广泛的赞誉。德国莱克工厂拥有先进的生产设备、精湛的工艺技术和严格的质量管理体系，致力于为客户提供高品质的阀门产品和专业的服务
产品详情

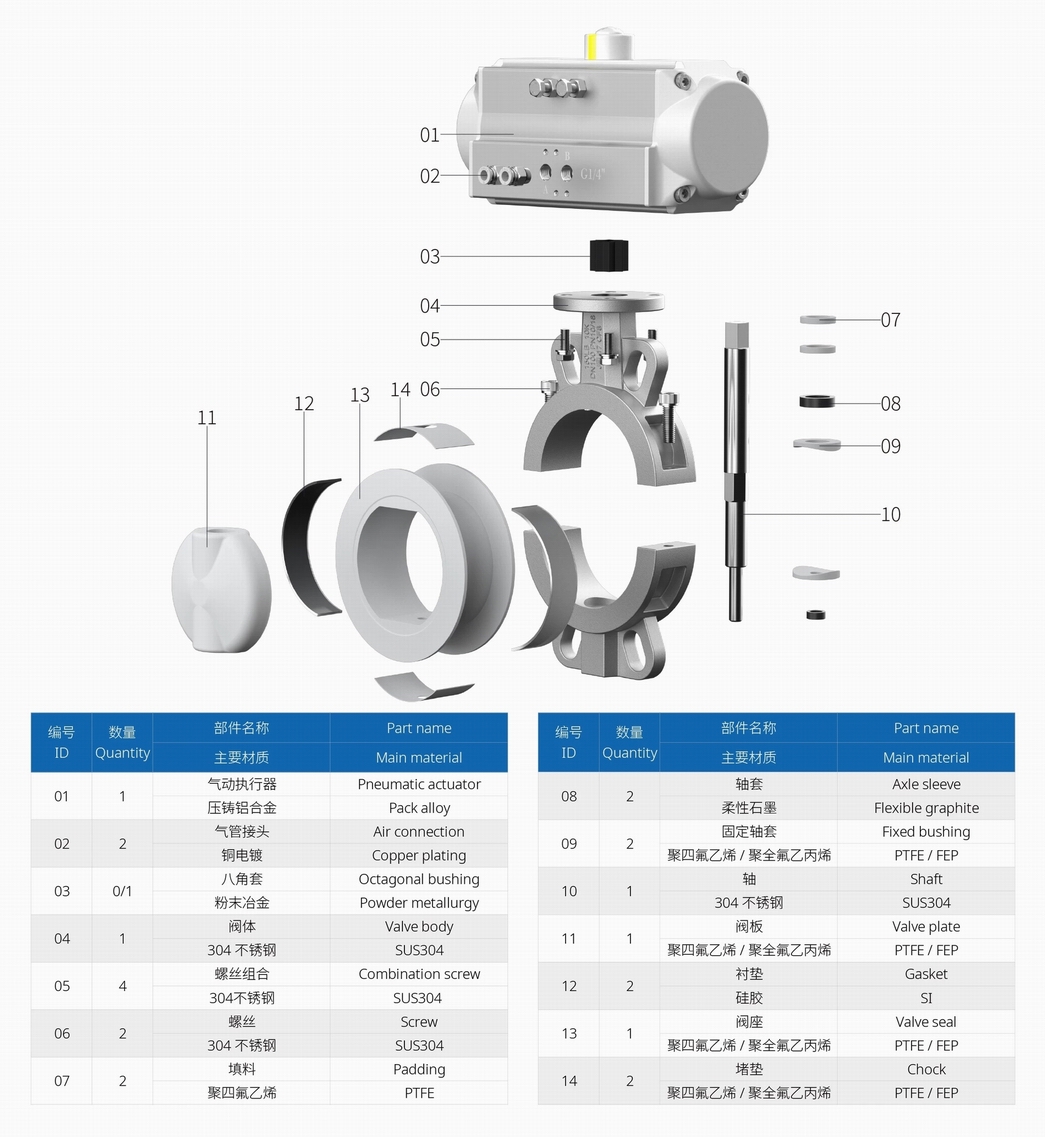

进口气动对夹式衬氟蝶阀是一种结合了气动执行器与对夹式蝶阀结构，并在关键部位采用氟塑料（如聚四氟乙烯PTFE）作为衬里材料的阀门。这种阀门在工业管道系统中具有广泛的应用，特别是在需要处理腐蚀性介质的场合。其主要由阀体、蝶板、氟塑料衬里、气动执行器以及附件（如定位器、电磁阀等）组成。以压缩空气为动力源，通过气动执行器驱动阀杆带动蝶板在阀体内做0°~90°的旋转，从而实现对管道中介质的开关或调节功能。
技术参数
公称通径,DN501000mm（1/2″12″）
额定压力,PN0.6~1.6MPa（或PN10、PN16等）
适用温度范围,-20℃+200℃（氟橡胶材质）或-79℃+180℃材质,阀体：碳钢、不锈钢等；蝶板：碳钢、不锈钢包覆氟塑料等
密封圈材质,橡胶、聚四氟乙烯等
执行机构,GT、AT、AW系列单双作用气动执行器
控制方式,开关两位控制、4~20mA模拟量信号控制
旋转行程,90°、120°、135°、180°、双向±5°调节等
连接方式,对夹式连接（也有法兰式连接可选）
绝缘高度,符合欧盟标准（具体根据产品型号而定）
密封等级,优秀的密封性能，实现双向密封
产品特点
耐腐蚀性强：氟塑料衬里具有优异的耐腐蚀性能，能够抵抗多种强腐蚀性介质的侵蚀。
密封性能好：采用多层软叠式密封圈或软性T形密封环，结合氟塑料的耐腐蚀特性，实现了良好的密封效果。
操作简便：气动执行器控制蝶板的旋转，无需人工到现场操作，节约了人力资源和时间。
调节灵活：可根据工况要求，通过输入信号等方式实现对蝶阀开度的精确控制，从而调节管道中介质的流量、压力等参数。
结构紧凑：阀门整体结构设计紧凑，体积小、重量轻、占用空间小，便于安装和维护

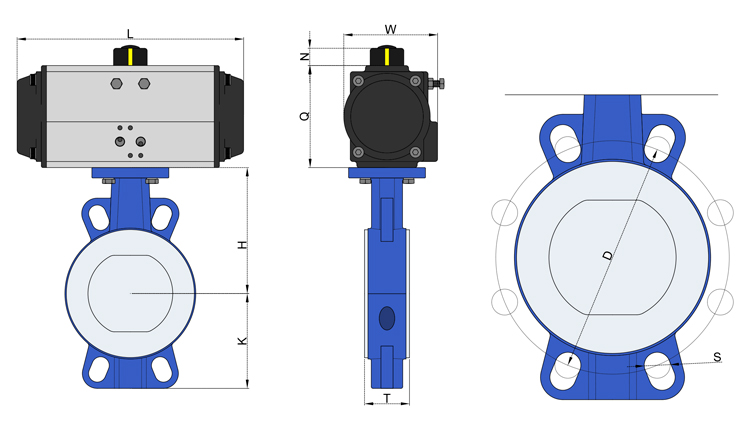

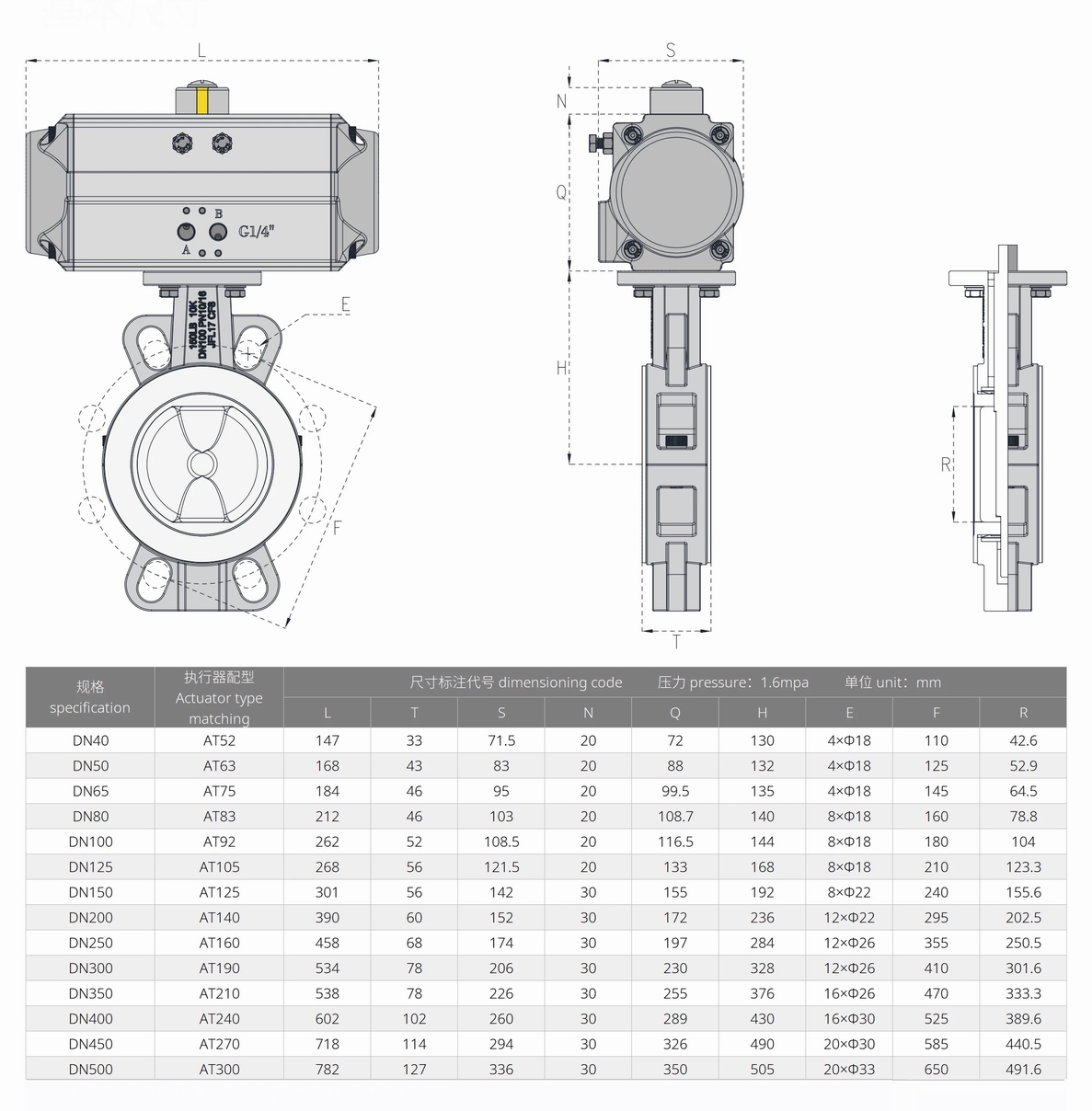

尺寸参数
外观检查：检查阀门外观是否完好，无裂纹、划痕等缺陷。
尺寸检查：测量阀门的各项尺寸是否符合设计要求。
性能测试：包括密封性测试、耐压性测试、耐腐蚀性测试等，确保阀门性能符合标准。
功能测试：检查阀门是否能正常开启和关闭，以及调节功能是否正常。
包装检查：检查包装是否完好，标识是否清晰，是否符合运输要求。
检验标准
出厂检验通常遵循国家或行业相关标准，如ISO、EN、GB等标准。
具体检验标准根据产品型号、用途及客户要求而定。
选型指南与注意事项
选型指南：
明确介质类型：根据介质的腐蚀性、温度、压力等参数选择合适的阀门型号和材质。
确定流量需求：根据系统需要调节的流量大小选择合适的阀门尺寸。
考虑安装方式：根据管道配置选择合适的安装方式，如对夹式连接或法兰式连接。
选择执行机构：根据控制要求选择合适的执行机构类型，如单作用或双作用气动执行器。
