本产品均采用进口原厂制造标准，阀体衬氟层均匀致密，无针孔、无脱落，执行机构动作平稳可靠，可根据工况需求定制防爆、调节等功能，满足不同行业的个性化使用需求。
进口气动衬氟法兰蝶阀是气动执行器 + 全衬氟蝶阀组合的防腐型自动阀门，核心为碳钢 / 不锈钢阀体内部及过流部件（蝶板、阀座、阀杆）整体衬覆PTFE（F4）/FEP（F46）氟塑料，搭配进口气动执行器，实现对强腐蚀介质的开关切断或比例调节，广泛适配化工、医药、环保等严苛工况。
产品特点Product features
✅ 全衬氟防腐：阀体、阀板、阀座全衬 PTFE（≥3mm），耐腐无死角。
✅ 双向零泄漏：氟塑料软密封，气泡级密封，双向严密关断。
✅ 法兰连接：标准法兰（DIN/ANSI/GB），安装稳固、维护方便。
✅ 气动稳定：德国执行器，双作用 / 单作用（弹簧复位），0.4–0.7MPa 气源，启闭快、力矩足。
✅ 宽温耐压：PN10/16，温度 - 20℃～+180℃（PTFE）/200℃（FEP/PFA）。
✅ 安全防爆：可选 Exd II BT4/CT6 防爆，适配危险区。
技术参数Technical Specifications
|
公称通径 |
DN50-DN1200 |
|
公称压力 |
PN10、PN16、PN25 |
|
连接方式 |
法兰连接（德标、 国标、美标） |
|
阀体材质 |
铸铁、碳钢 WCB、304 不锈钢、316L 不锈钢 |
|
内衬材质 |
PTFE 四氟、F46 氟塑料 |
|
蝶板材质 |
基体铸钢 / 不锈钢 + 整体衬氟 |
|
阀杆材质 |
316L 不锈钢，防腐蚀防断裂 |
|
适用温度 |
PTFE：-30℃~180℃；F46：-30℃~200℃ |
|
驱动形式 |
气动双作用、气动单作用弹簧复位 |
|
工作气源 |
0.4-0.6MPa 洁净压缩空气 |
|
密封等级 |
VI 级气泡级零泄漏 |
|
适用介质 |
各类强酸、强碱、化工废液、腐蚀性气体、盐溶液、含腐蚀颗粒浆液 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |
气动执行器参数Pneumatic actuator parameters
|
执行器类型 |
GT/AT/SR 系列（双作用）、GTE 系列（单作用，气开 FO / 气关 FC） |
|
气源压力 |
0.4~0.7MPa（4~7bar） |
|
环境温度 |
-30℃~+70℃ |
|
转角 |
90°（0° 全开，90° 全关） |
|
空气接口 |
G1/4″、G1/8″ |
|
可选附件 |
电磁阀（24V/220V）、限位开关、定位器、空气过滤减压阀、消音器 |

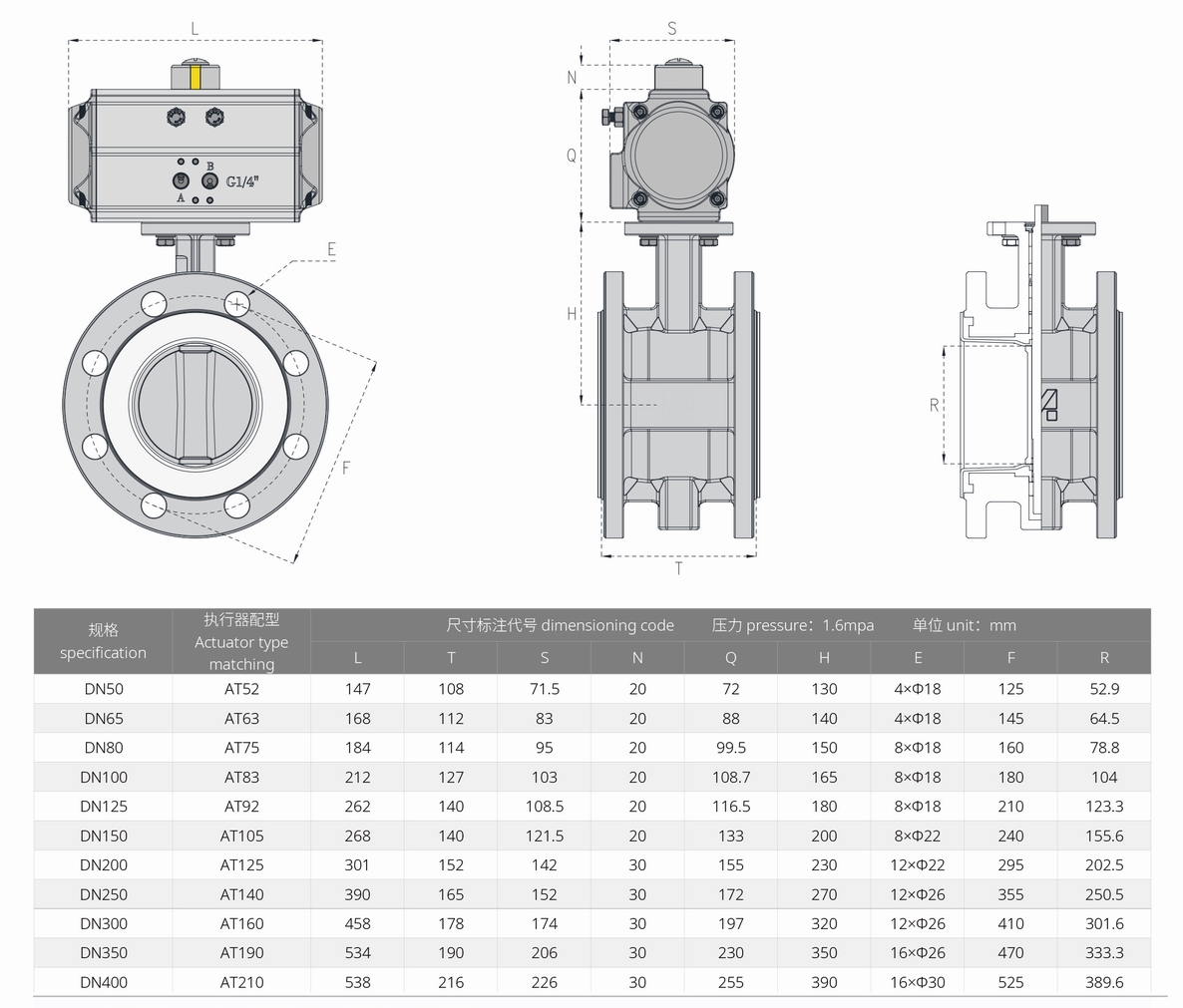

外形尺寸Overall Dimension

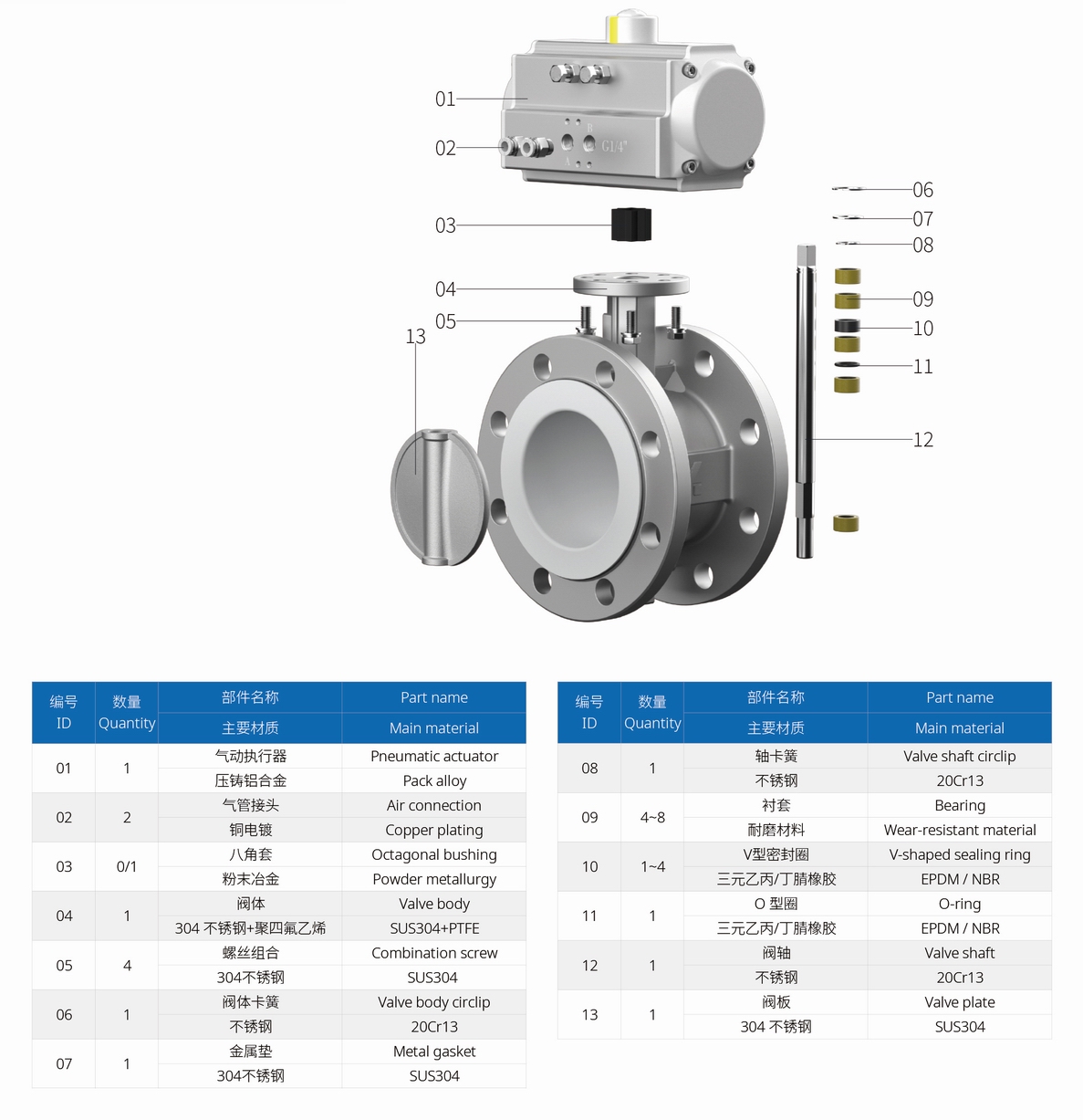

主要零部件材质Material of main parts
