进口气动硬密封法兰蝶阀为三偏心金属硬密封 + 法兰连接 + 气动执行器的高性能自动阀门，适配高温、高压、强腐蚀及含颗粒介质工况，可实现开关切断 / 4–20mA 调节，具备双向密封、零泄漏、长寿命特点，广泛用于石油化工、电力、冶金、供热等严苛管道系统。
产品特点Product features
✅ 三偏心硬密封：启闭无摩擦，越关越紧，双向密封，零泄漏
✅ 耐温耐压强：-40℃～550℃，PN16～PN40（Class150～300）
✅ 金属密封副：316/316L+STL 硬质合金，耐磨抗蚀，寿命长
✅ 气动执行器：铝合金、IP67，90° 快开（5–10s），单作用弹簧复位安全切断
✅ 法兰连接：ANSI/GB 标准，刚性好、易安装维护
✅ 流阻小：流线型阀板，流通能力大，节能
结构设计特点Structural design features
1,三偏心密封结构（核心）
第一偏心：阀杆偏离蝶板中心，减少启闭时密封面干涉；
第二偏心：阀杆偏离阀体中心线，形成楔形密封，越关越紧；
第三偏心：蝶板密封面为球面，与阀座三维贴合，开启即分离、关闭即密封，无摩擦磨损。
2,加长隔热阀杆：隔离高温介质与执行器，降低热传导，保护密封件与执行器，适配 550℃高温工况。
3.无销连接与球面蝶板：蝶板与阀杆无销钉连接，消除内漏点；球面蝶板提升密封贴合度，降低流阻。
4,多层次金属密封组件：U 型不锈钢弹性密封圈 + 石墨复合层，兼具金属硬密封（耐高温高压）与弹性密封（补偿变形）优势，双向密封可靠。
5,气动执行器优化：铝合金轻量化，活塞式大扭矩，弹簧复位（断气自动关）；配手轮机构，应急手动操作。
技术参数Technical Specifications
|
公称通径 |
DN50～DN1200（可至 DN2000） |
|
公称压力 |
PN16/25/40（1.6/2.5/4.0MPa）；Class150/300 |
|
工作温度 |
-40℃～550℃（碳钢≤425℃，不锈钢≤550℃） |
|
阀体材质 |
WCB（碳钢）、CF8（304）、CF8M（316）、CF3M（316L） |
|
密封材质 |
316L+STL 硬质合金（堆焊 / 喷涂） |
|
连接方式 |
法兰 RF（ANSI B16.5、GB/T 9124） |
|
执行器 |
双作用（DA）/ 单作用（SR，弹簧复位），0.4–0.6MPa气源 |
|
控制方式 |
开关型（两位）、调节型（4–20mA） |
|
泄漏等级 |
VI 级（零泄漏），API 598： |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

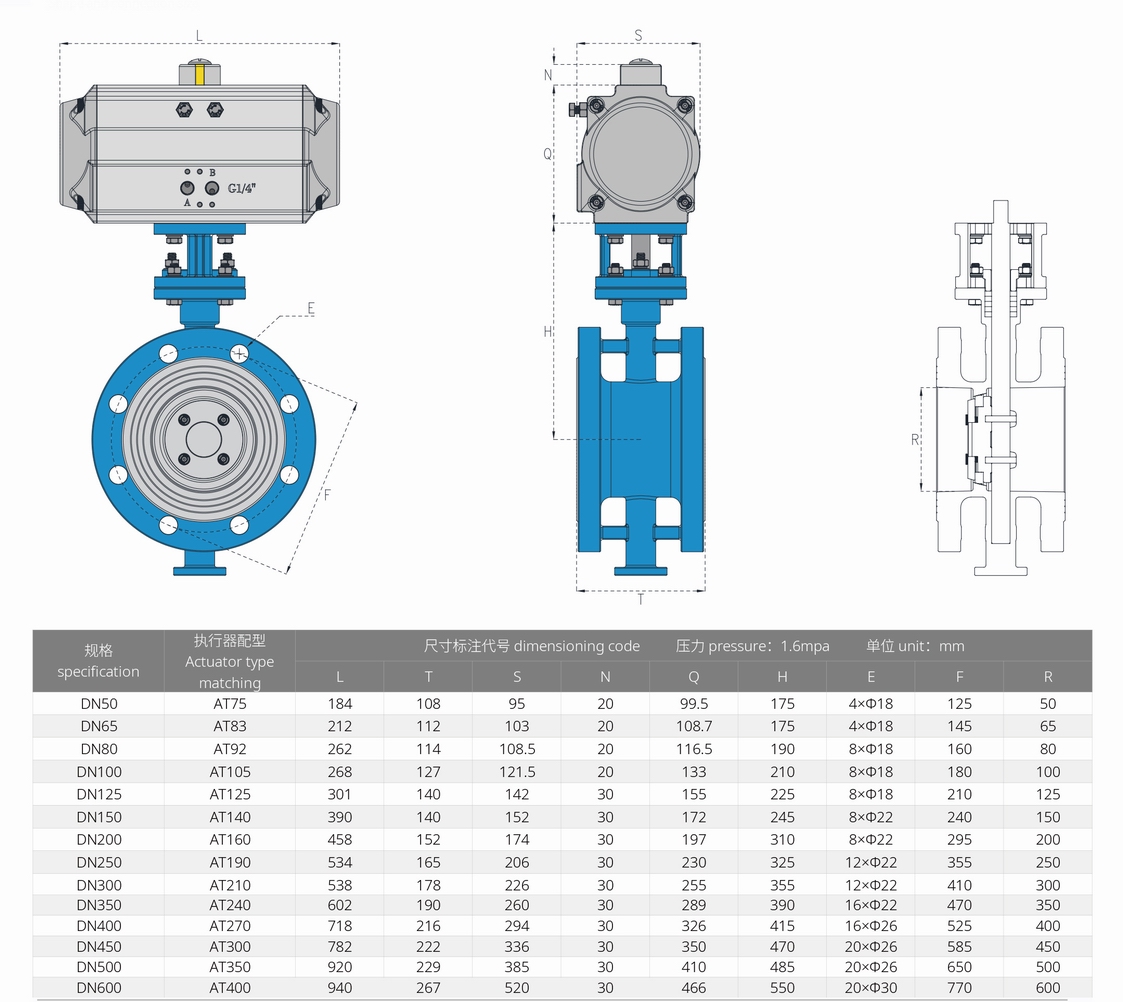

外形尺寸Overall Dimension

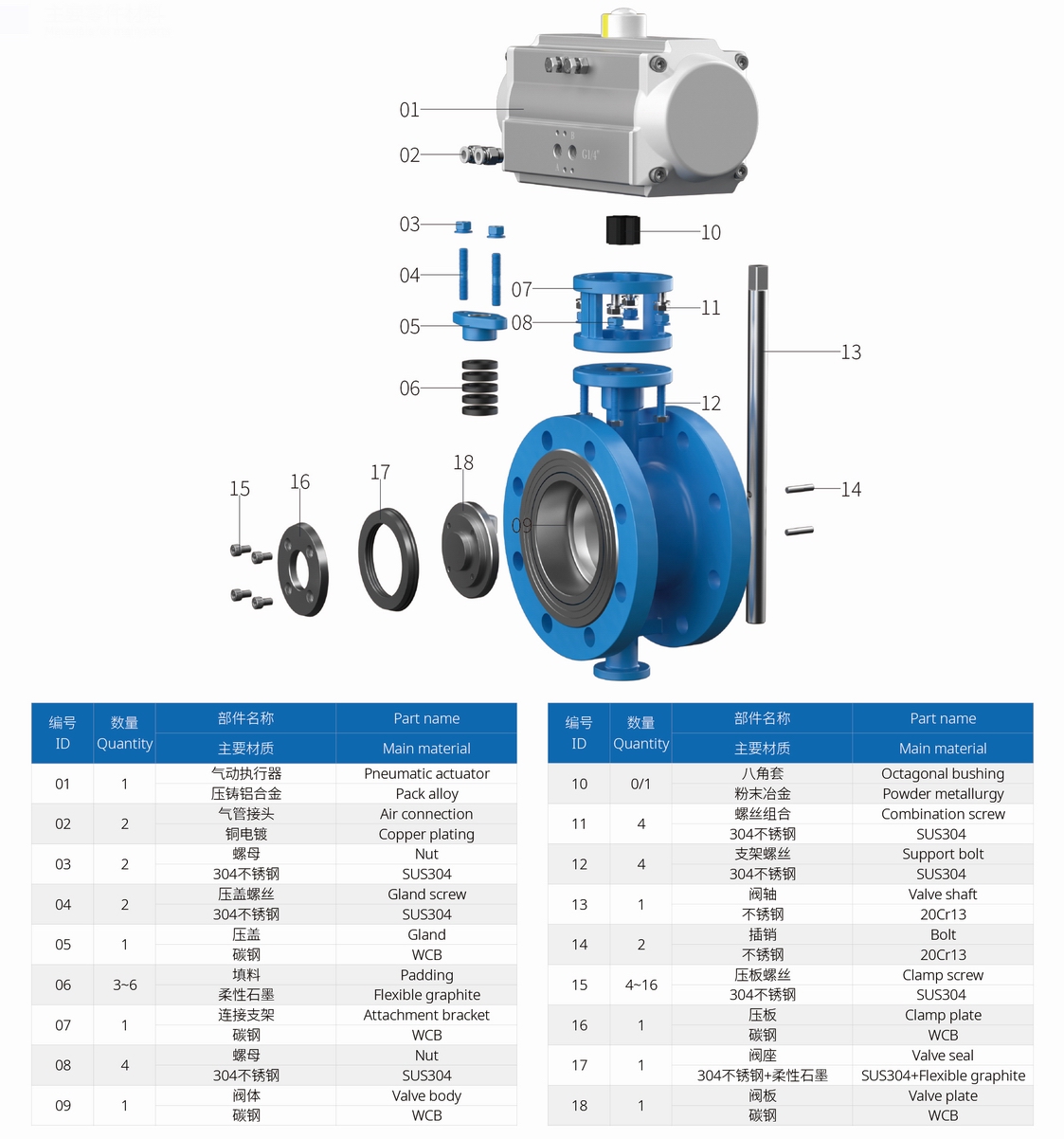

主要零部件材质Material of main parts
