本文将从品牌溯源、产品定义、结构设计、材质体系、密封技术、气动执行器、三种连接方式、技术参数、性能优势、应用场景、选型指南、安装维护、常见问题、认证资质、市场价值等方面，进行全面、系统、深入的专业解析，为工程设计、设备采购、工艺改造、运维管理提供完整参考依据。
产品特点Product features
快装易维护：卡箍 / 快装连接，无需工具即可拆装，支持在线清洗与更换密封件，大幅缩短停机时间。
气动高效驱动：齿轮齿条执行器，单作用（弹簧复位）/ 双作用可选，启闭≤1 秒，气源故障自动安全复位。
零泄漏密封：食品级EPDM / 硅胶 / PTFE阀座，弹性贴合蝶板，双向零泄漏，耐受酸碱与高温清洗。
自动化适配强：可配电磁阀、限位开关、定位器，实现远程开关 / 调节控制，支持 4–20mA 信号反馈。
轻量化紧凑型：阀体等径直通，流阻小、Kv 值高，结构紧凑，节省安装空间。
工作原理working principle
气动卫生级蝶阀由气动执行器与阀体两部分组成，核心通过90° 旋转蝶板实现介质通断或调节：
1，开关控制（双作用）：压缩空气从执行器A 口进气、B 口排气，推动活塞带动齿条齿轮旋转，驱动阀杆与蝶板顺时针 90° 转动，阀门开启；反向进气（B 口进、A 口排），蝶板逆时针 90° 转动，阀门关闭。
2，故障复位（单作用）：通气时压缩空气克服弹簧力推动活塞，阀门开启 / 关闭；气源中断时，弹簧弹力自动复位，带动蝶板回到预设安全位置（常闭 / 常开），保障系统安全。
3，流量调节：加装阀门定位器，接收 4–20mA 控制信号，精准控制蝶板0°–90° 任意开度，实现介质流量 / 压力的线性调节。

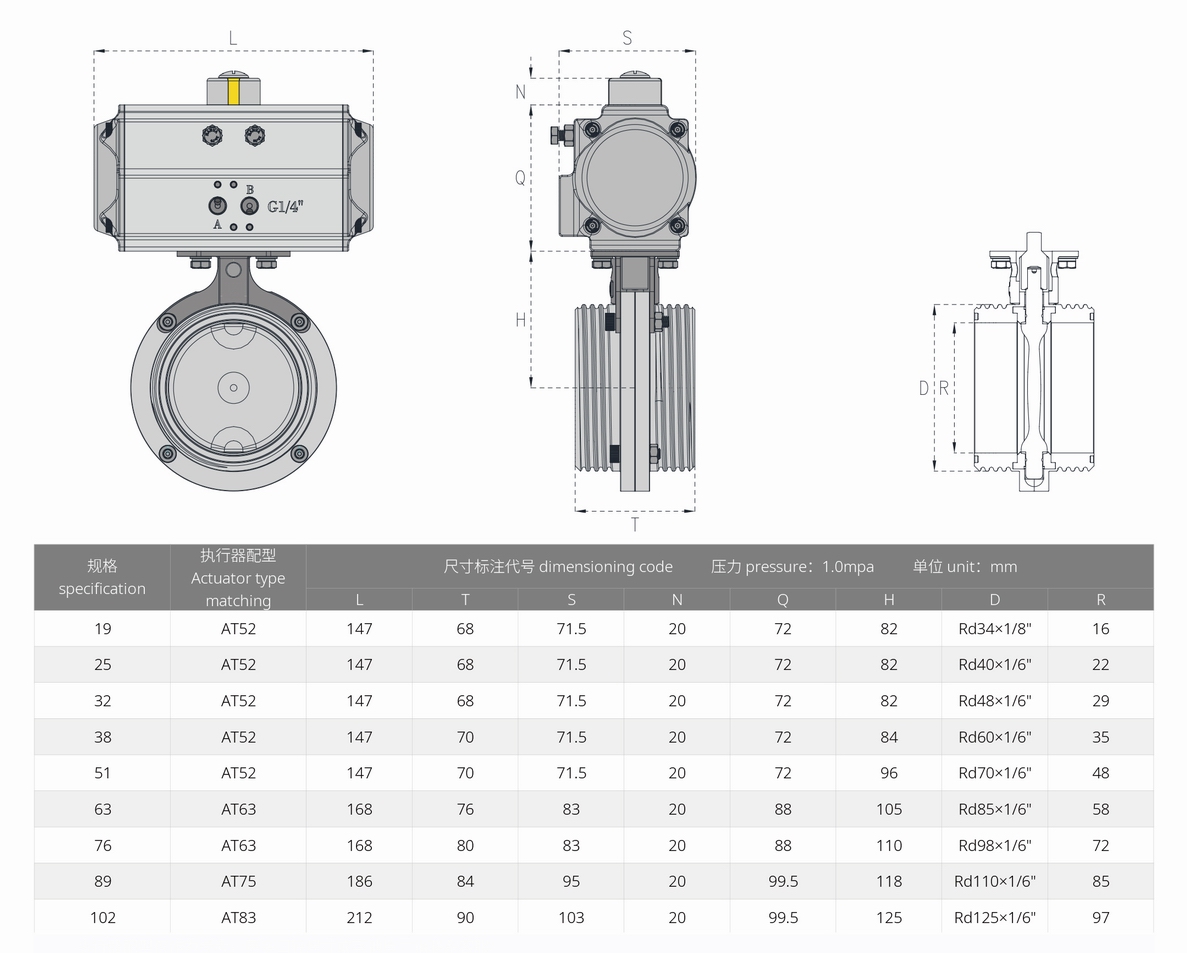

技术参数Technical Specifications
|
公称通径 |
DN15-DN150（1/2 寸 - 6 寸） |
|
公称压力 |
PN6、PN10、PN16 |
|
阀体材质 |
304 不锈钢、316L 不锈钢 |
|
蝶板材质 |
304、316L 不锈钢 |
|
阀杆材质 |
316L 不锈钢 |
|
密封材质 |
食品级硅胶、EPDM 三元乙丙、PTFE 四氟 |
|
适用介质 |
纯化水、药液、饮料、乳制品、酒精、无菌气体、高温蒸汽、弱腐蚀洁净流体 |
|
适用温度 |
硅胶 - 20℃~150℃；EPDM-30℃~180℃；PTFE-20℃~220℃ |
|
连接方式 |

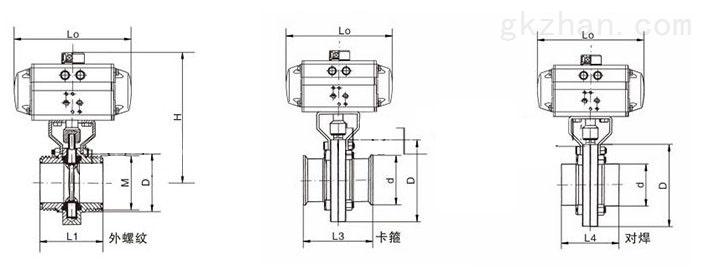

卫生快装卡箍、法兰、对焊、螺纹 |
|
表面处理 |
内外镜面抛光，粗糙度 Ra≤0.8μm |
|
执行器工作气源 |
0.4-0.7MPa 洁净压缩空气 |
|
适用标准 |
GMP、FDA、3A、EHEDG、CE 认证 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

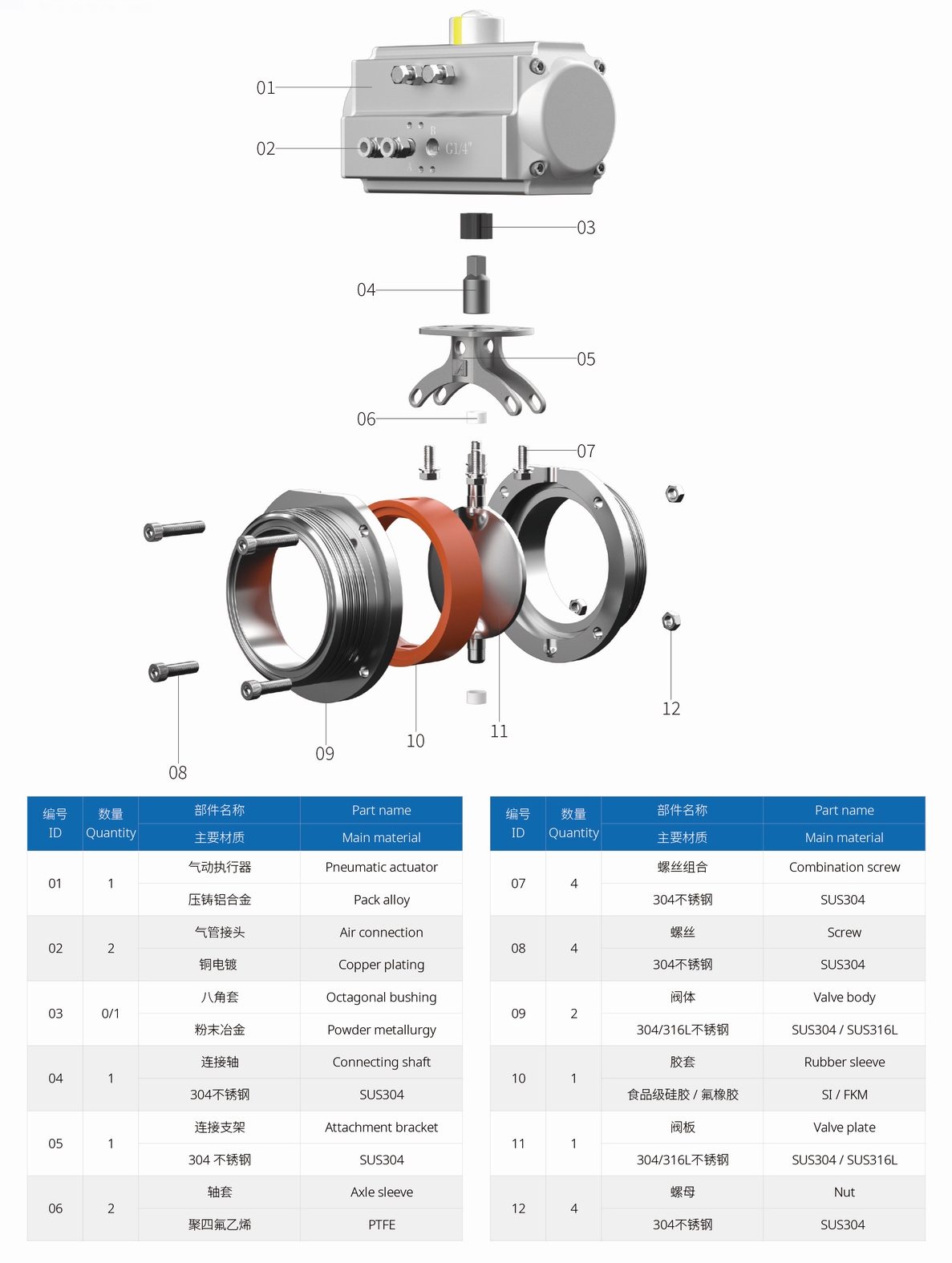

主要零部件材质Material of main parts
