进口气动软密封蝶阀采用中线型设计，其阀门主要结构由阀体、阀瓣、阀座、阀杆及传动操作机构等部件组成，阀座采用可脱卸构造，并可根据不同介质的物理学特性，适用相应的耐高温、耐低温、耐腐蚀、耐光、耐老化物质。广泛应用于给排水、污水、建筑、空调、石油、化工、食品、医药、等系统流体管线上作调节和截流装置。

产品特点Product features

1,密封零泄漏：软密封阀座（EPDM/NBR/PTFE）双向密封，关闭时弹性变形填充间隙，双向零泄漏。
2,结构紧凑轻便：阀体短结构、重量轻（约为闸阀 1/3），对夹 / 法兰连接，任意位置安装，维护便捷。
3,启闭快速低扭矩：90° 回转开关，气动驱动扭矩小，启闭仅需 0.5–2 秒，流阻小（压损为闸阀 1/3）。
4,耐腐长寿：密封材料耐老化、耐腐蚀，蝶板可覆尼龙 / PTFE，带压启闭 5 万次 + 仍零泄漏。
5,自动化适配强：可配电磁阀、定位器、限位开关、过滤减压阀，支持 ** 开关型（两位）/ 调节型（4–20mA）** 控制。
6,安全可靠：单作用弹簧复位型失气自动安全复位（开 / 关），防爆型适配危险区。

工作原理working principle

1,动力输入：压缩空气（0.4–0.7MPa）进入气动执行器气缸。
2,力矩转换：齿轮齿条 / 拨叉机构将气压转为旋转力矩，带动阀杆与蝶板 **0°–90°** 旋转。
3,密封过程：关闭时，蝶板挤压软密封阀座，弹性变形填充间隙，实现双向零泄漏。
4,控制模式：

      开关型：电磁阀控制，全开 / 全关。
    调节型：配定位器，4–20mA信号精确控制开度。
     单作用（弹簧复位）：失气自动开 / 关，保障安全。

技术参数Technical Specifications

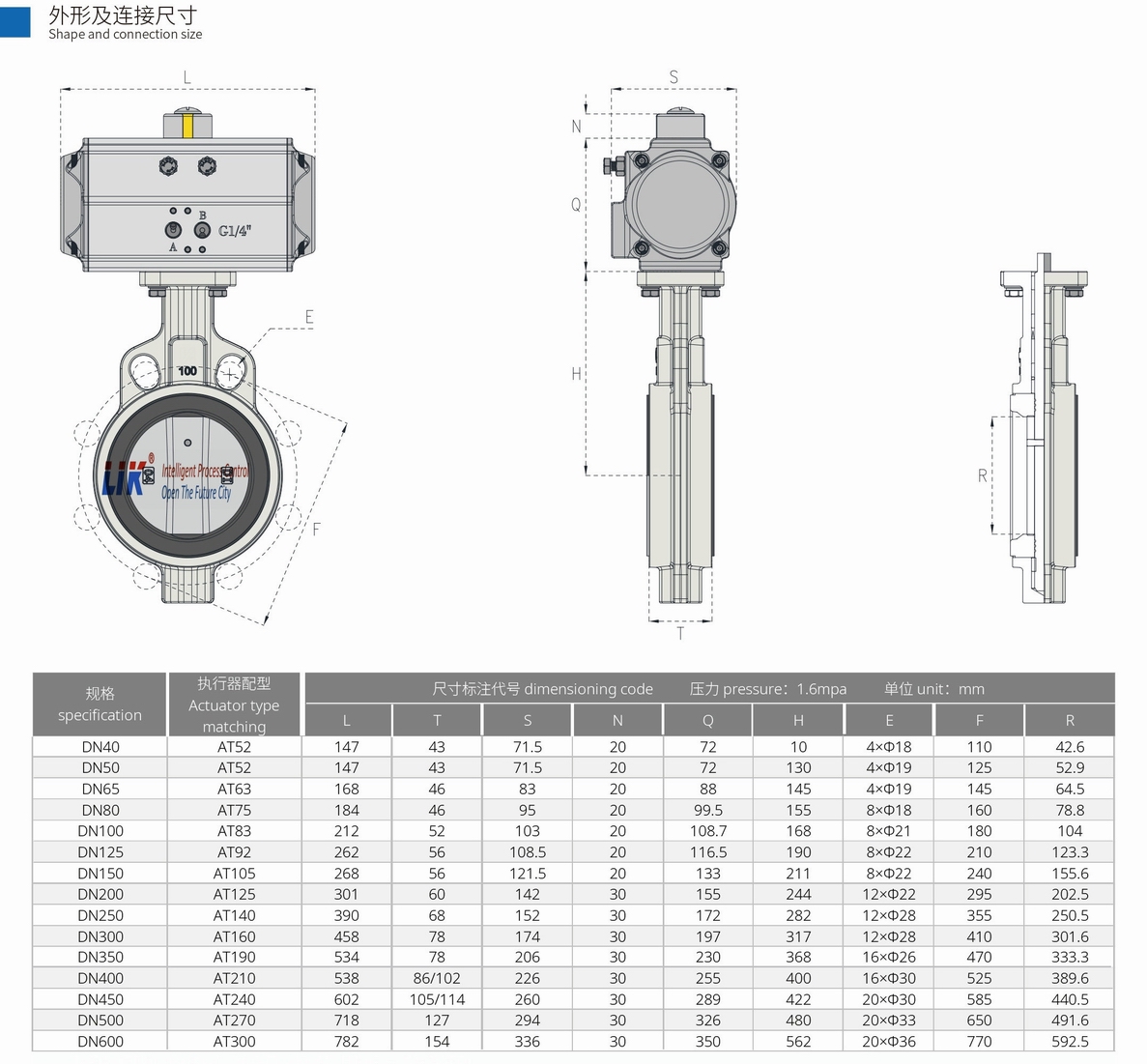

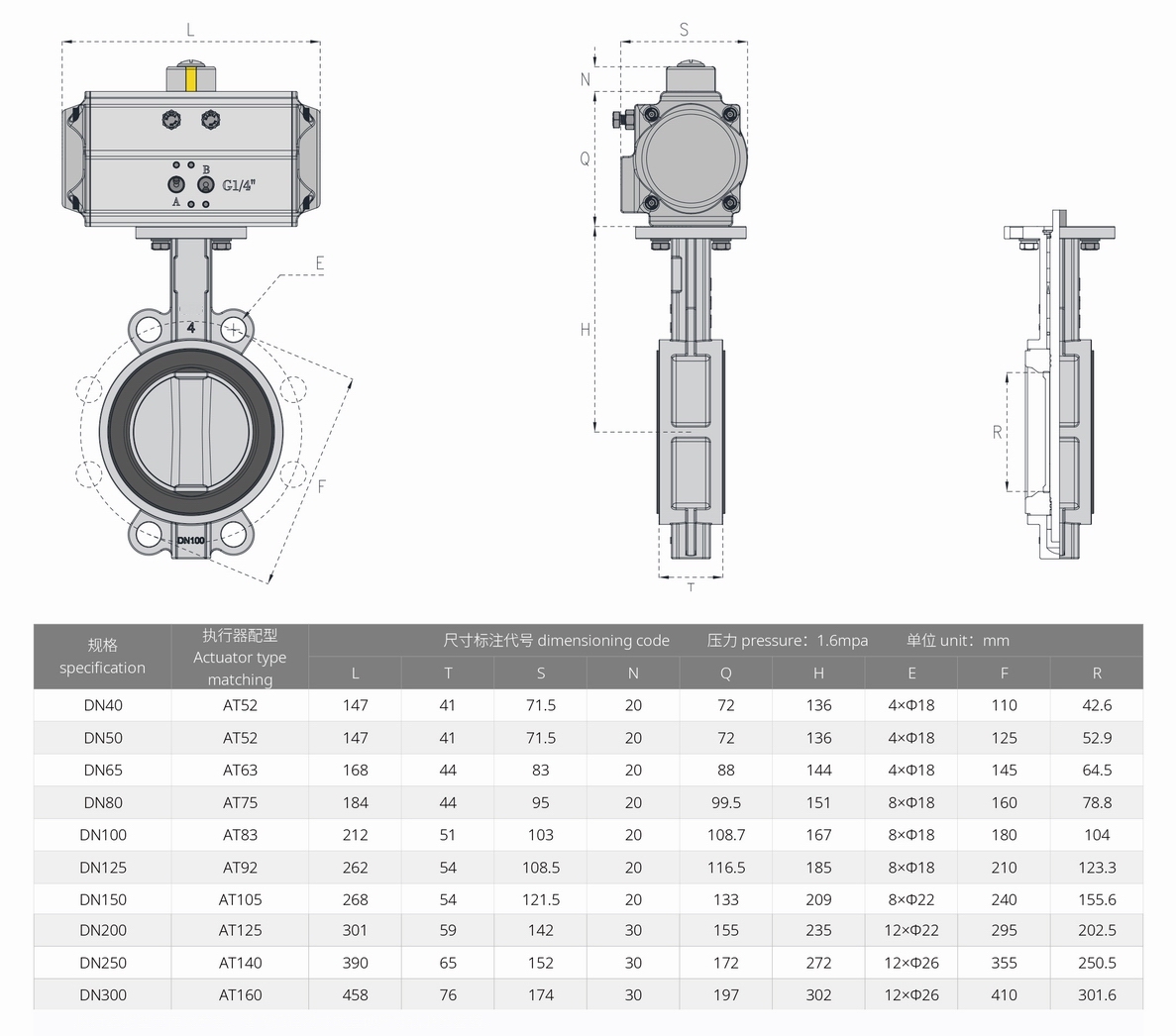

外形尺寸Overall Dimension

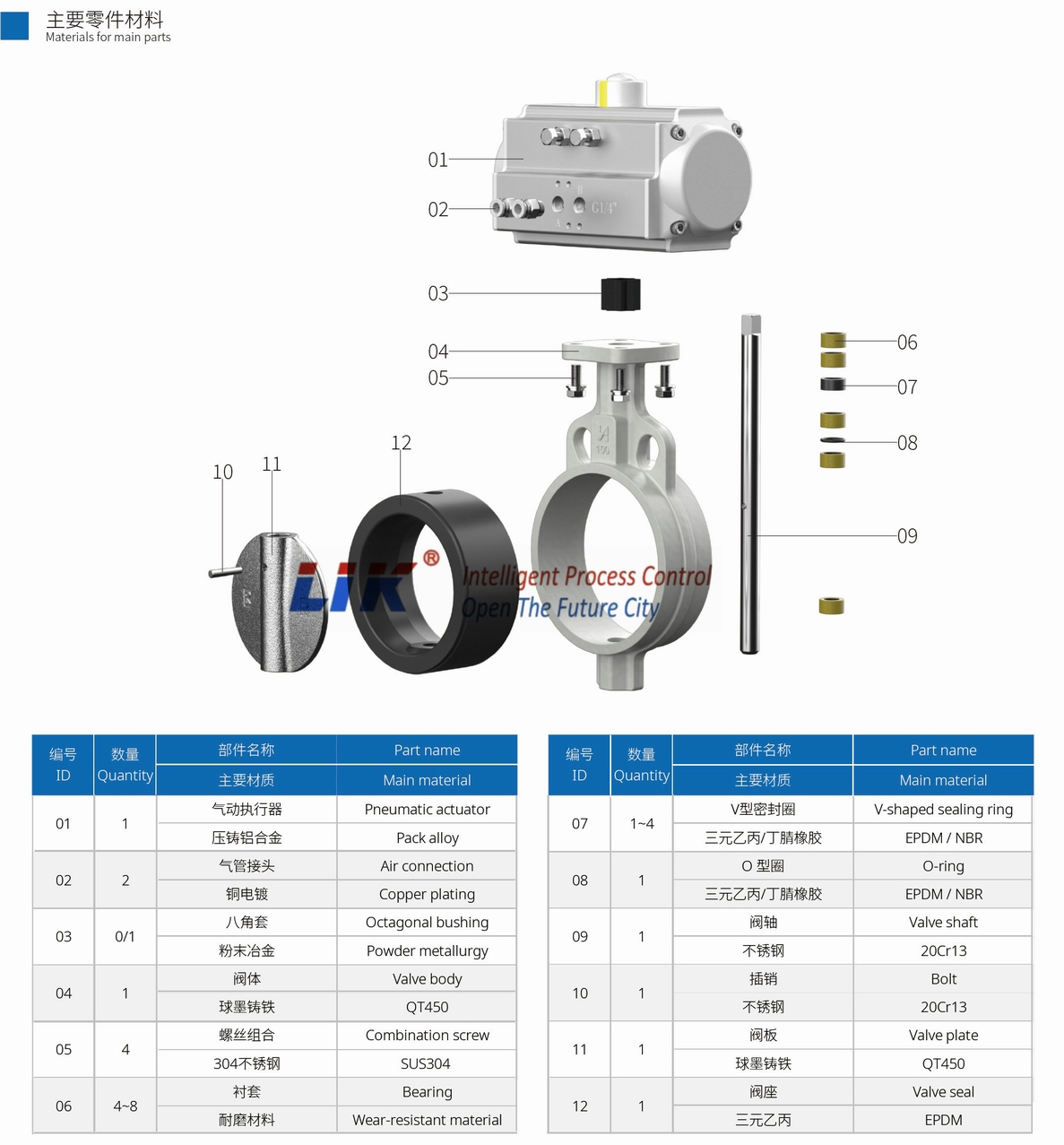

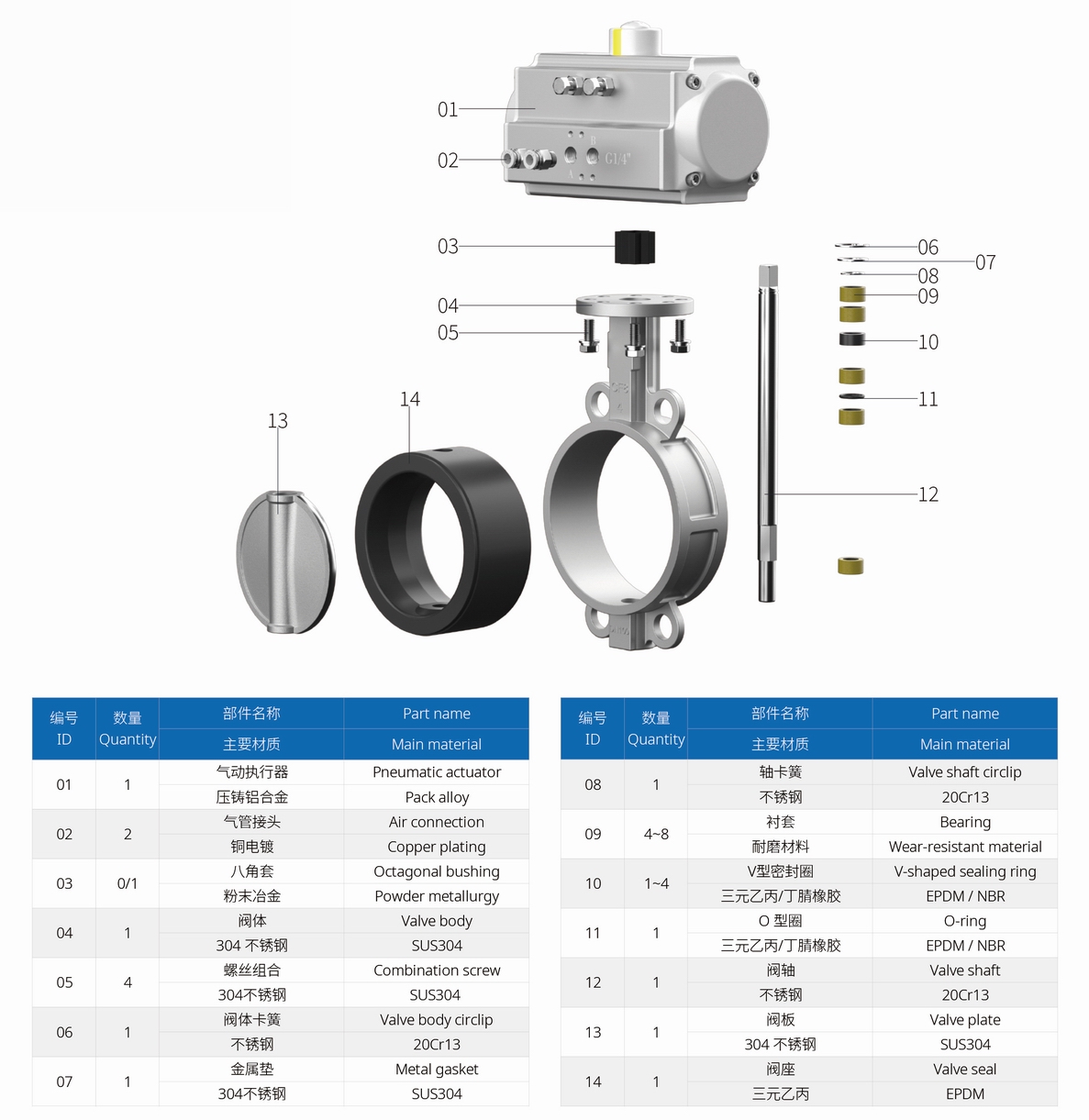

主要零部件材质Material of main parts
