产品特点Product features
✅轻量化设计：UPVC 密度约为铸铁的 1/10，阀体重量轻，安装便捷、成本低。
✅卫生无毒：符合食品级标准，适用于纯水、饮用水及食品制药管路。
✅密封可靠：双向密封设计，搭配 EPDM/PTFE 密封件，实现零泄漏。
✅启闭迅速：气动驱动 90° 旋转，开关时间短，适配频繁启闭场景。
✅维护简便：结构简单、易拆卸，无需润滑，使用寿命长。
✅安全阻燃：UPVC 不燃、不助燃，无消防隐患
工作原理working principle
1，气动执行器：压缩空气进入气缸，推动活塞 / 齿条运动，转化为90° 旋转力矩，驱动阀杆与蝶板同步转动。
2，开关过程：
开启：执行器驱动蝶板旋转 90°，蝶板与管路平行，介质直通、阻力小。
关闭：蝶板反向旋转 90°，蝶板密封圈与阀座压紧，阻断介质，双向密封防泄漏。
3，调节模式：配电气定位器，通过 4-20mA 信号控制蝶板角度，实现流量精准调节。
技术参数Technical Specifications
|
公称通径 |
DN50–DN2000 |
|
公称压力 |
PN1.0MPa（10bar），PN1.6MPa（16bar）可选 |
|
阀体材质 |
UPVC（标准）、CPVC（耐高温）、PPH（耐强腐蚀） |
|
蝶板材质 |
UPVC/CPVC（与阀体同材质） |
|
阀座密封 |
EPDM（-10℃~+80℃，弱酸碱 / 热水）、NBR（-20℃~+60℃，耐油）、PTFE（-30℃~+120℃，强腐蚀 |
|
阀杆材质 |
304/316 不锈钢（防腐蚀、防变形） |
|
介质温度 |
UPVC：0℃~+60℃；CPVC：-20℃~+90℃ |
|
适用介质 |
纯水、污水、海水、酸碱溶液、化学溶剂、食品药液 |
|
连接方式 |
对夹式（ISO5211 标准） |
|
气源压力 |
0.4~0.6MPa（标准） |
|
执行器类型 |
双作用（开关）、单作用（弹簧复位，故障安全） |
|
防护等级 |
IP65（防尘防水） |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

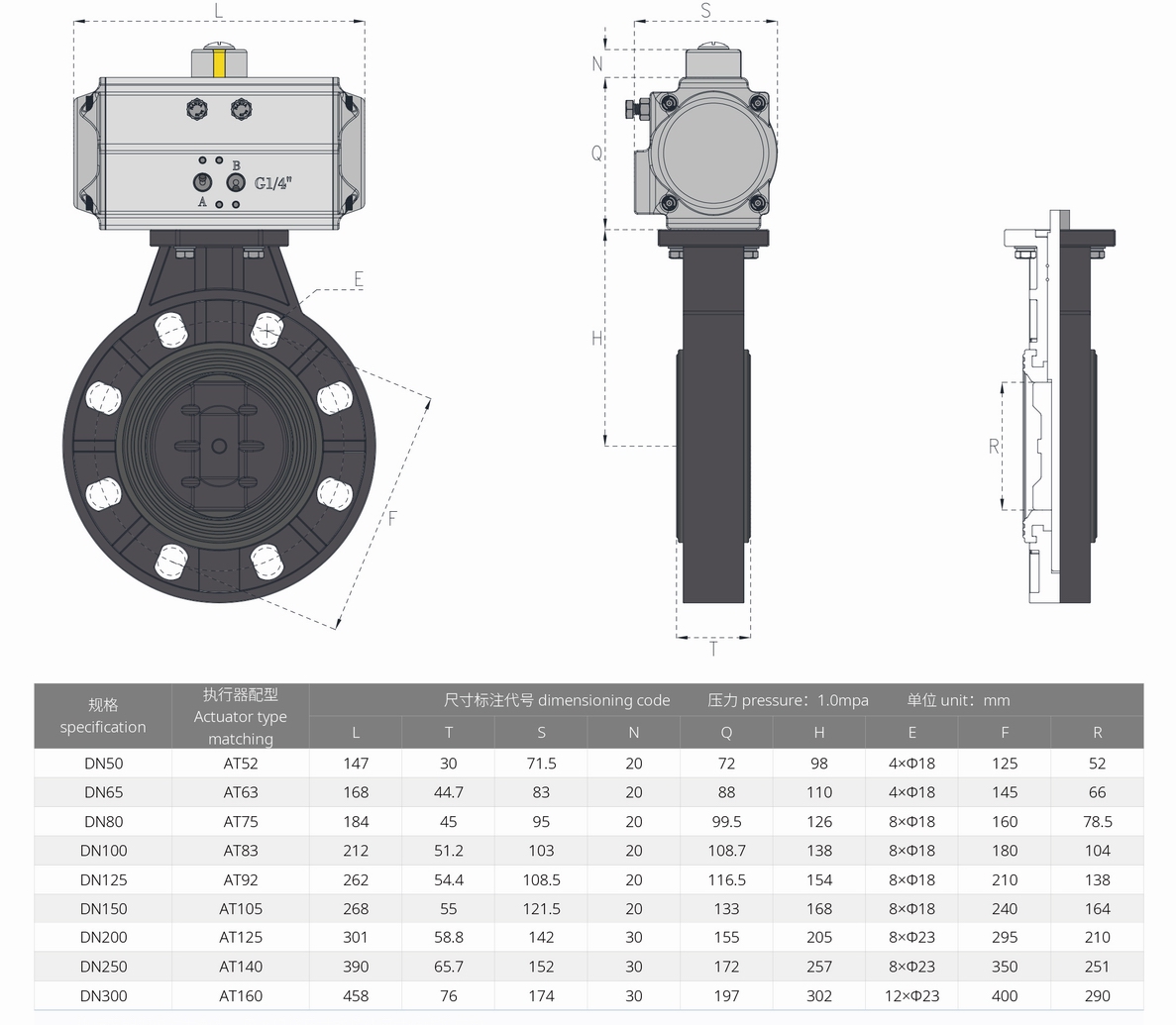

外形尺寸Overall Dimension

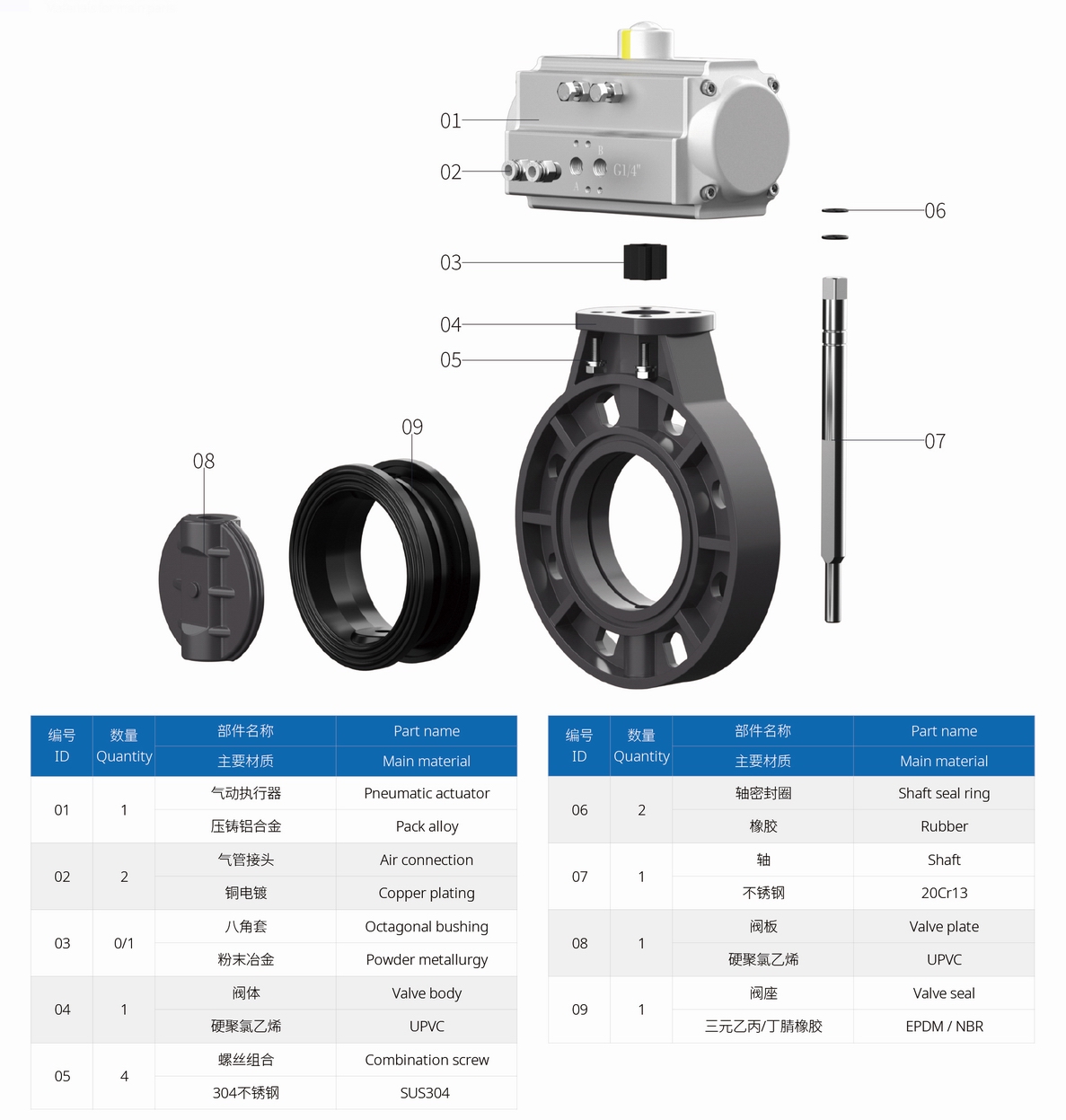

主要零部件材质Material of main parts
