德国莱克 LIK 总部位于德国工业核心区 —— 北莱茵 - 威斯特法伦州，创立于 1923 年，百年以来始终专注于工业阀门的研发、设计、生产与销售，是欧洲阀门行业的标杆企业之一。品牌秉持 “精密制造、品质至上、创新驱动、服务全球” 的核心理念，深耕全球市场，在欧洲、亚洲、美洲、大洋洲等地区设立生产基地、销售网络与技术服务中心，产品远销全球 120 多个国家和地区，广泛应用于石油化工、电力能源、市政工程、环保水处理、食品医药、冶金造纸、船舶航运等多个行业，积累了全球海量高端客户与良好的市场口碑。
产品特点Product features
软密封结构，双向密封，泄漏量极低
体积紧凑重量轻，安装形式灵活，占用空间小
流线型蝶板，流通阻力小，通流能力强
开关动作迅速，响应速度快，适配快速切断场景
耐磨损抗老化，使用寿命久，维护拆装简便
多材质组合选型，可适配不同温度、腐蚀介质
工作原理working principle
1,结构核心：阀杆、蝶板、阀体同轴，蝶板绕中线旋转 90° 实现通断。
2,气动驱动：
✅双作用：压缩空气交替进入执行器两腔，推动活塞旋转，带动蝶板开关；失气时保持原位。
✅单作用：一侧进气驱动，另一侧弹簧复位；失气时自动关闭（气开）或打开（气关），保障安全。
3.密封机制：关闭时蝶板挤压弹性阀座，形成双向密封；介质压力越大，密封比压越高，密封越紧。
技术参数Technical Specifications
|
公称通径 |
DN25～DN1200（常规 DN50～DN1000） |
|
公称压力 |
PN6 / PN10 / PN16 / PN25（Class150/300） |
|
连接方式 |
对夹式（Wafer）/ 法兰式（Flange）/ 凸耳式（Lugged） |
|
结构长度 |
GB/T12221、ISO 5752、EN 558 标准 |
|
阀体材质 |
球墨铸铁 QT450、碳钢 WCB、不锈钢 304/316/316L |
|
蝶板材质 |
不锈钢 304/316、球铁镀硬铬 / 尼龙、铝合金 |
|
阀座密封 |
EPDM（-20～120℃）、NBR（-20～80℃）、PTFE（-40～180℃）、FKM |
|
适用温度 |
-40℃～+180℃（随密封材质而定） |
|
泄漏等级 |
API 598 双向零泄漏；ISO 5750 气泡级 |
|
适用介质 |
水、污水、燃气、油品、弱酸弱碱、食品级流体等 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |
气动执行器参数Pneumatic actuator parameters
|
执行器型式 |
齿轮齿条（AT/GT/AW 系列）、活塞式 |
|
作用方式 |
双作用（DA）/ 单作用（SR，弹簧复位） |
|
气源压力 |
标准 0.4～0.7 MPa（4～7 bar） |
|
输出扭矩 |
50～50,000 N・m（按口径 / 压力匹配） |
|
动作角度 |
90°（可调 ±5°） |
|
控制方式 |
开关型（电磁阀）/ 调节型（4–20mA 定位器） |
|
防爆等级 |
Exd II BT4 / CT6（可选） |
|
环境温度 |
-20℃～+60℃（低温型 - 40℃，高温型 + 80℃） |
|
连接标准 |
ISO 5211 上法兰，阀杆防吹出设计 |

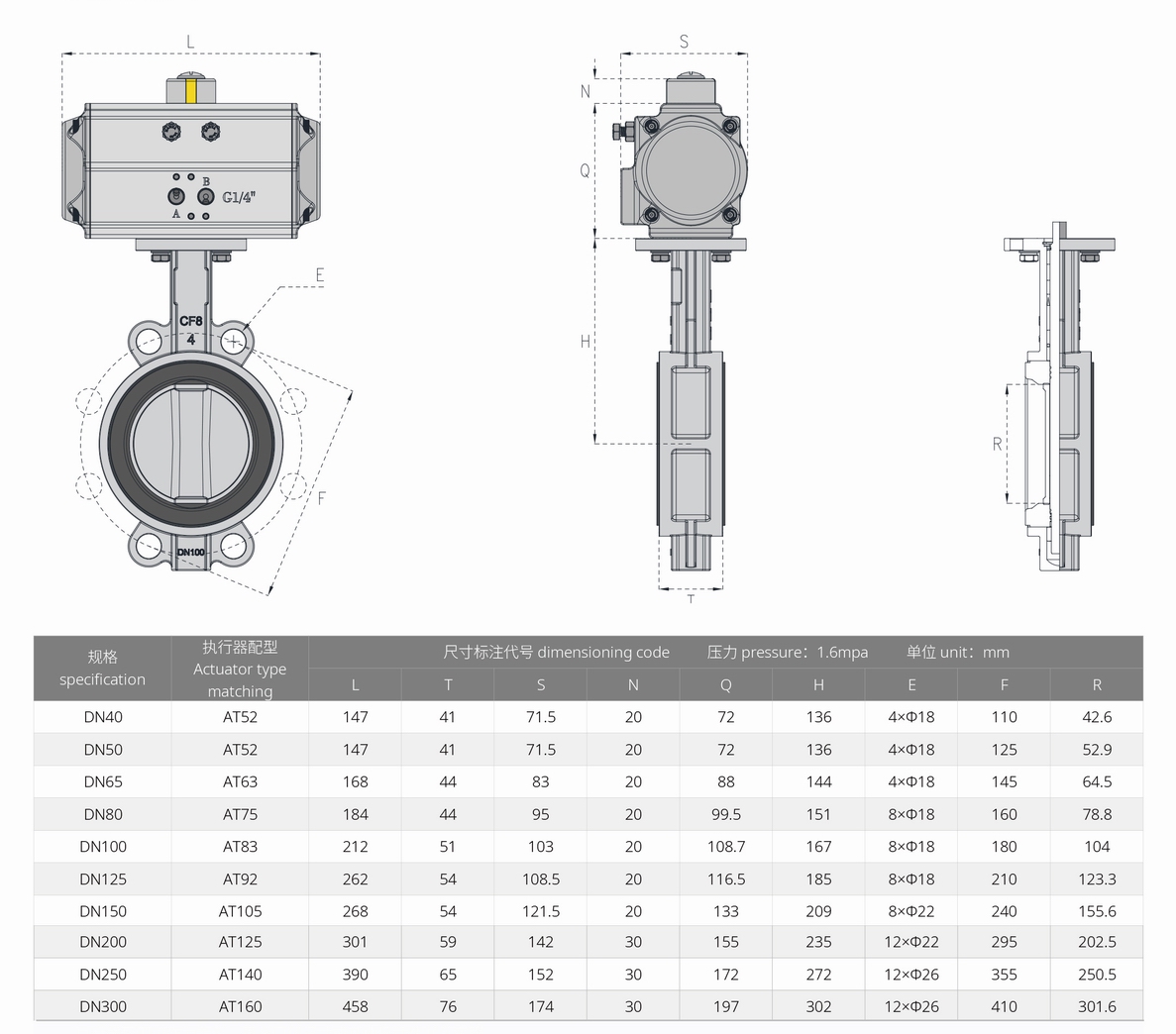

外形尺寸Overall Dimension

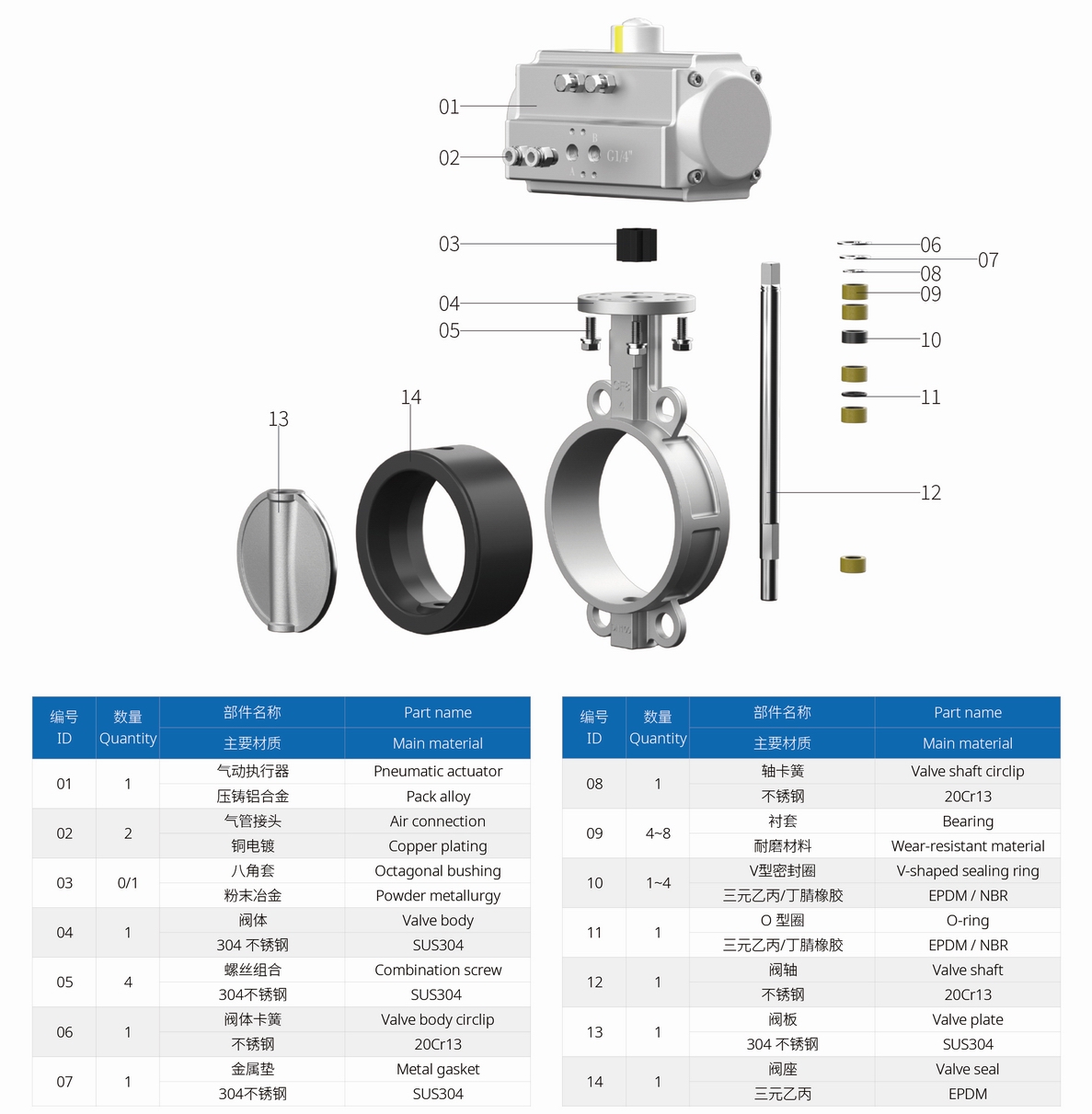

主要零部件材质Material of main parts
