顶级制造工艺：阀体采用欧洲原厂优质钢材锻造 / 精密铸造，关键部件（阀芯、阀座、阀杆）均由德国进口 CNC 五轴加工中心加工，精度控制在 ±0.01mm，确保产品一致性与稳定性。严苛质量检测：每台阀门出厂前均经过 1.5 倍公称压力强度测试、1.1 倍公称压力密封测试、全行程动作测试及泄漏量检测，软密封实现 VI 级零泄漏，硬密封泄漏量≤额定 Cv×0.001%，远超行业标准德国莱克LIK。
适配复杂工况：公称压力覆盖 PN10~PN42MPa（Class 150~4500LB），温度范围 - 150℃~+450℃，可耐受高压差、强腐蚀、高温 / 低温及含固体颗粒介质，适配锂电、造纸、污水、化工等严苛场景。
智能控制集成：配套德国原装 GT 系列电动执行器，支持 4-20mA DC 模拟量信号调节与开关量两位控制，内置 PID 控制器、位置反馈模块及故障报警系统，可实现远程精准控制与状态监测。
长寿命免维护：阀杆采用无升降旋转设计，配合自润滑轴承与渐开线花键连接，受力均匀、磨损极小；阀座采用板簧加载可动结构，始终与阀芯紧密贴合，使用寿命可达普通阀门的 2-3 倍

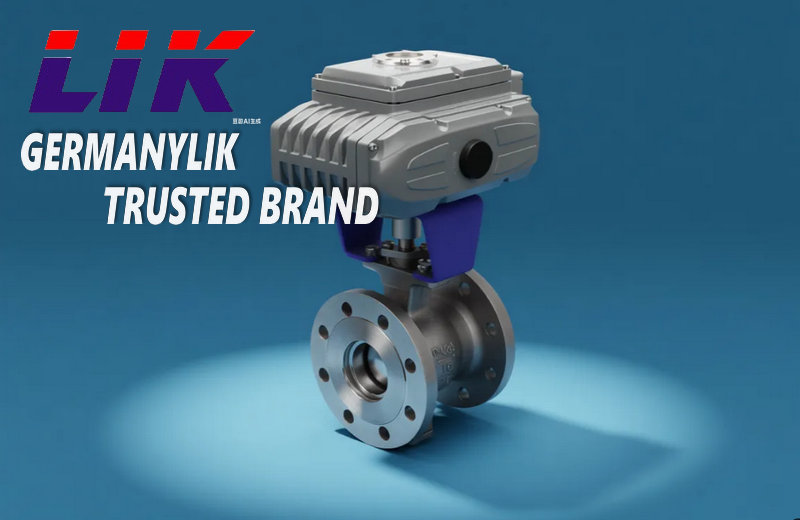

进口电动法兰 V 型球阀，是法兰连接 + V 型切口球体 + 电动执行机构的高性能角行程控制阀，兼具球阀的可靠切断与蝶阀的精准调节双重功能。球体设计 60°/90°V 型切口，与阀座形成剪切副，可切断纤维、颗粒介质，防缠绕卡涩；流量特性为等百分比（可调比 200:1~300:1），适配含纤维、高粘度、悬浊液介质的流量 / 压力 / 温度精确控制，广泛用于造纸、化工、环保、冶金等工业自动化系统
产品特点Product features
1、精准调节：V 型切口与阀座形成可变流通面积，等百分比流量特性，小开度可精密微调，调节比高、重复性好。
2、剪切自洁：V 型球芯与金属阀座间具强剪切力，切断纤维 / 浆料，防缠绕、防卡死，自洁免堵。
3、密封可靠：板簧加载可动阀座，磨损自动补偿；软密封（PTFE）可达VI 级气泡级零泄漏，硬密封耐高温高压。
4、结构稳固：整体式阀体，无外接焊缝 / 接头，抗管道应力，防爆、抗振、耐疲劳。
5、电动智能：执行器接收4-20mA/0-10V信号，远程 / 自动控制；可选防爆、智能一体化、故障保位功能。
工作原理working principle
电动执行机构接收控制信号，驱动阀杆带动 V 型球体旋转（0°~90°），通过V 型切口与阀座的相对开度调节介质流量。
关闭（0°）：球体 V 型切口背对阀座，全关密封，切断介质。
调节（0°~90°）：球体旋转，V 型切口逐渐暴露，流通面积线性变化，实现流量精确控制。
全开（90°）：V 型切口完全正对流道，流通能力最大，压降最小。
剪切过程：含纤维介质流经时，V 型刃口与阀座相对剪切，切断纤维，防止缠绕卡死
技术参数Technical Specifications
|
公称通径 |
DN25～DN300（NPS1～12） |
|
公称压力 |
PN16/25/40/64；ANSI 150/300/600LB；JIS 10/20K |
|
阀体材质 |
WCB（碳钢）、CF8/304、CF8M/316、双相钢 |
|
密封材质 |
软密封（PTFE / 对位聚苯）、硬密封（堆焊司太立） |
|
工作温度 |
软密封 - 20℃～180℃；硬密封 - 40℃～450℃ |
|
连接标准 |
法兰 RF/FM，符合 ANSI B16.5、GB9113、HG20596 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |
电动执行器参数 Electric actuator parameters
|
驱动电源 |
AC220V（调节型）/AC380V（开关型） |
|
控制信号 |
4-20mA DC（调节）/ 开关量（两位） |
|
输出扭矩 |
50~1000N・m（按口径 / 压力匹配） |
|
防护等级 |
IP67（标准），防爆 Exd IICT4 可选 |
|
环境温度 |
-20℃~60℃ |
|
功能 |
开关 / 调节、4-20mA 位置反馈、过力矩 / 过热保护、手动操作 |

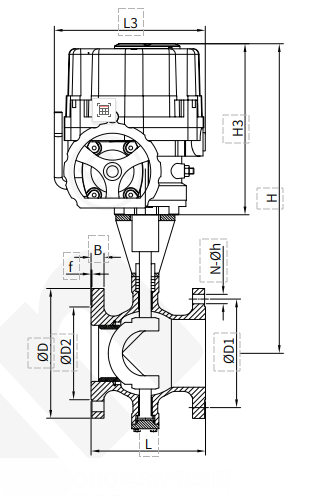

外形尺寸Overall Dimension
|
DN |
L |
H1 |
H2 |
D |
D1 |
D2 |
T |
f |
N-D |
|
25 |
102 |
148 |
135/270 |
115 |
85 |
38 |
16 |
2 |
4-14 |
|
32 |
102 |
153 |
135/270 |
140 |
100 |
45 |
18 |
2 |
4-18 |
|
40 |
114 |
155 |
140/270 |
150 |
110 |
50 |
18 |
2 |
4-18 |
|
50 |
124 |
165 |
140/270 |
165 |
125 |
62 |
20 |
2 |
4-18 |
|
65 |
145 |
180 |
140/275 |
185 |
145 |
73 |
20 |
2 |
8-18 |
|
80 |
165 |
193 |
170/315 |
200 |
160 |
90 |
20 |
2 |
8-18 |
|
100 |
194 |
205 |
170/315 |
220 |
180 |
115 |
22 |
2 |
8-18 |
|
125 |
194 |
225 |
170/315 |
250 |
210 |
134 |
22 |
2 |
8-18 |
|
150 |
229 |
264 |
170/360 |
285 |
240 |
164 |
24 |
2 |
8-22 |
|
200 |
243 |
295 |
520 |
340 |
295 |
206 |
24 |
2 |
12-22 |
|
250 |
297 |
335 |
520 |
405 |
355 |
260 |
26 |
2 |
12-26 |
|
300 |
338 |
380 |
520 |
460 |
410 |
316 |
28 |
2 |
12-26 |
