进口气动高压球阀工作原理和结构图

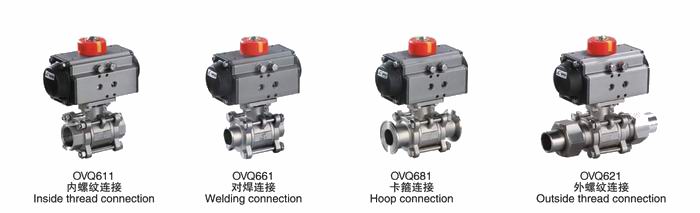

进口气动高压球阀由法兰/内螺纹锻造高压球阀与气动执行器组成，阀体材质均经过硬质及防腐处理，提高了阀体的强度，具有极好的耐压耐磨的优点。气动高压球阀采用三段式阀体，使结构更加紧凑且便于装配，适用于液压油，水，高压气体等介质。可配以阀门定位器输入4-20mA的模拟信号从而控制球芯运转的开度大小，实现对介质压力、流量、温度等参数的比例式调节http://www.germanylikvalve.com/ballvalve-3.html

进口气动高压球阀结构图

进口气动高压球阀工作原理

1、当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。

2、气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。

3、回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。

4、定位器可调节阀门管道流量。
