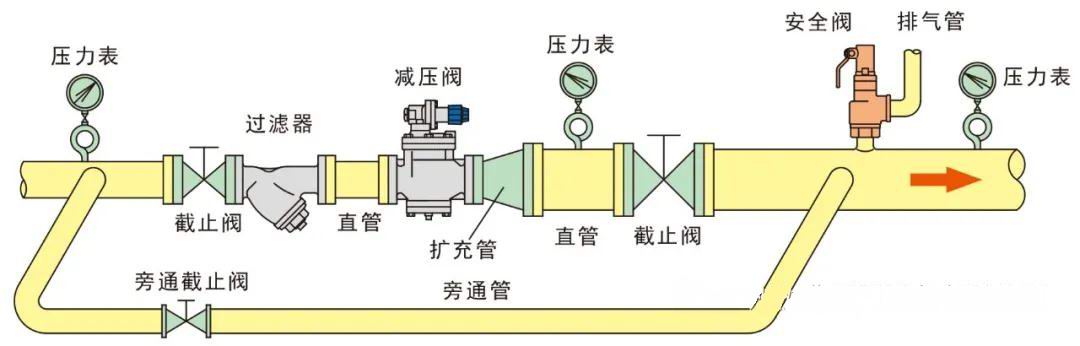

一、配管图

二、安装方式

三、注意事项

1、减压阀入口侧必须安装滤网60目以上过滤器, 防止杂物进入阀内影响减压性能或造成损坏。

2、减压阀安装前应充分清洗系统管路。减压阀出厂时两侧有保护盖，安装时应记得取下。

3、蒸汽夹含水分较多的场合，应在减压阀前加装汽水分离器，以免造成减压阀震动影响压力稳定性。

4、如需在减压阀出口侧安装自动控制阀，需与减压阀保持一定距离（调节型1米以上，开关型2米以上）。

5、减压阀出厂时未对出口端压力进行调整，出口端压力基本为零，实际使用时根据压力要求进行调整。

6、压力调整时，请先将减压阀后端截止阀稍微打开，调整至所需压力后再将截止阀完全打开。

四、压力调整方式

RP-6/RP-8（DN100及以上请参考RP-9）

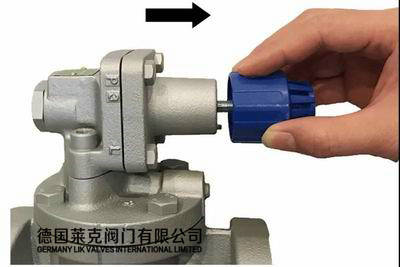

1、将压力调节旋钮往外拉出

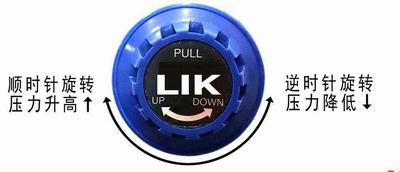

2、一边看出口端压力表，一边慢慢转动旋钮来调整压力（顺时针旋转压力升高↑；逆时针旋转压力降低↓）。

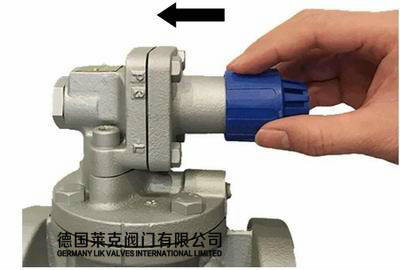

3、调整到所需要的出口压力后停止转动并松开调节旋钮，调压旋钮即自动锁定。

LIK-9/10/11

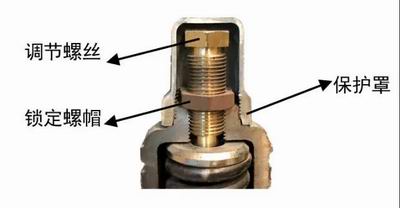

1、打开减压阀调压部保护罩。

2、松开锁定螺帽。

3、一边看出口端压力表，一边用扳手慢慢转动调节螺丝，（顺时针旋转压力升高↑；逆时针旋转压力降低↓），调整压力到所需要的出口压力后停止。

4、拧紧锁定螺帽，调压完成。

5、最后盖上保护罩。
