为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压

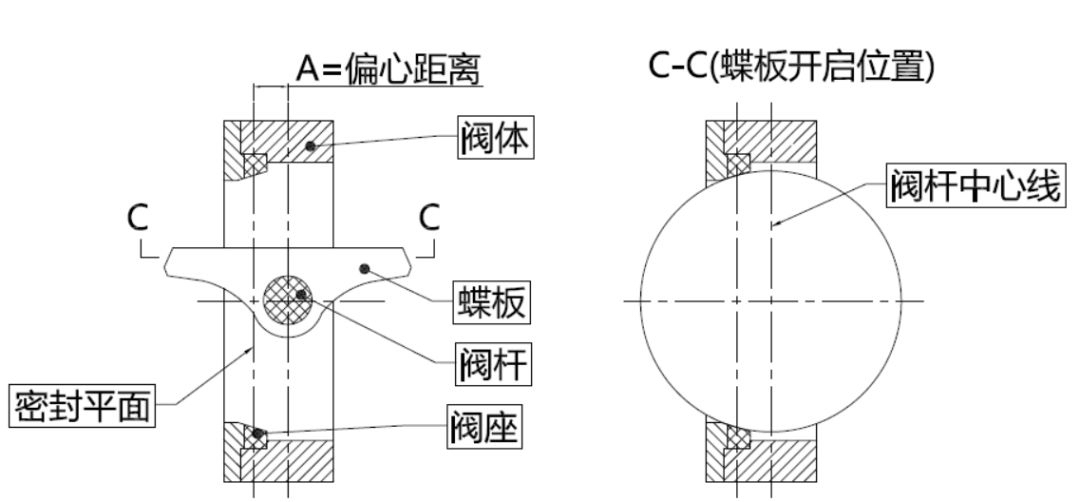

蝶板的阀杆中心与蝶板密封截面按A偏心设计，蝶阀在开启过程中，蝶板密封面逐渐脱离阀座密封面；

                                                    蝶板转动至15° ~25°时，蝶板密封面完全脱离阀座密封面；

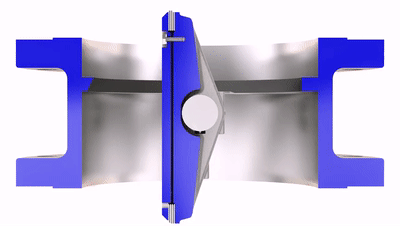

                                                                           单偏心蝶阀关闭过程示意图

完全开启后，阀座密封面和阀瓣密封面之间形成间隙；

蝶阀在启闭过程中，两密封面之间相对机械磨损及挤压大为降低，延长了阀门使用寿命。

                                                                      「小结」

单偏心结构在蝶阀的整个开关过程中，蝶板与阀座的刮擦现象并未完全消失，在应用范围上和中线蝶阀基本类似，阀门以软密封为主。
