进口气动球阀安装核心是清洁、对中、流向、支撑、气源、防护，按 “先检查 — 再就位 — 后连接 — 严调试” 执行，可显著降低泄漏与卡涩风险。

一、安装前准备（最关键）

1、阀门核对与检查

核对铭牌：型号、通径、压力等级、材质、流向与设计一致。

外观：阀体、球体、阀杆、密封面无损伤；清除两端保护盖与内部杂物。

动作测试：手动全开 / 全闭2–3 次，确认无卡涩、行程到位。

2、管道彻底清洁

吹扫管道：清除焊渣、铁锈、金属屑，避免划伤密封面。

检查法兰：密封面平整无划痕，螺栓孔同心；大口径 / 高压管需预焊后再装阀。

3、环境与空间

环境：温度-30℃～+60℃，湿度≤95%；远离强振、高温、腐蚀、强电磁场。

空间：周围留≥1.5 倍阀体长度的检修区；阀上方留执行器拆装高度。

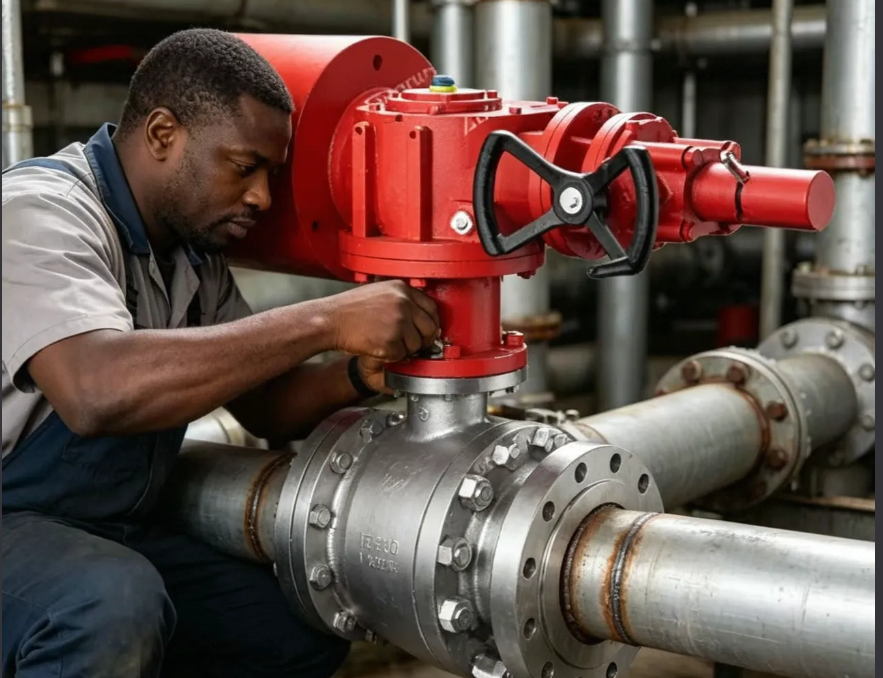

二、安装就位细节

1.安装位置与方向

优先水平安装，阀杆垂直向上，执行器在管道上方。

垂直安装（仅限小口径）：介质流向自下而上，执行器仍在上方防积水。

流向：阀体箭头与介质流向严格一致（V 型球阀尤需注意）。

直管段：阀前后留≥10D直管段（D = 管径），保证流态稳定。

2、管道对中与支撑

同轴度：阀门与管道严格同心，偏差≤0.5mm，避免附加应力。

支撑：大口径 / 高压阀必须加独立支撑，禁止管道承重；执行器严禁作吊装点。

三、连接工艺（防泄漏核心）

1、法兰连接（最常用）

垫片：按工况选金属缠绕垫（高温高压）/PTFE 垫（弱酸碱），居中放置。

螺栓：对称、分次、均匀拧紧，扭矩符合标准（如 PN16：M12 螺栓约 35–40N・m）。

密封面：清洁无油污、划痕，禁止硬工具磕碰。

2、焊接连接（高压 / 高温）

坡口：符合ASME B31.3，焊前预热（碳钢≥200℃，不锈钢≥150℃）。

保护：焊接时关闭阀门，阀腔充氩保护密封面；焊后100% RT/MT 探伤。

3、螺纹连接（小口径≤DN50）

密封：生料带顺时针缠绕（与螺纹旋向一致），或涂耐高温密封胶。

力度：手动旋入后用扳手轻拧，避免过力胀裂阀体。

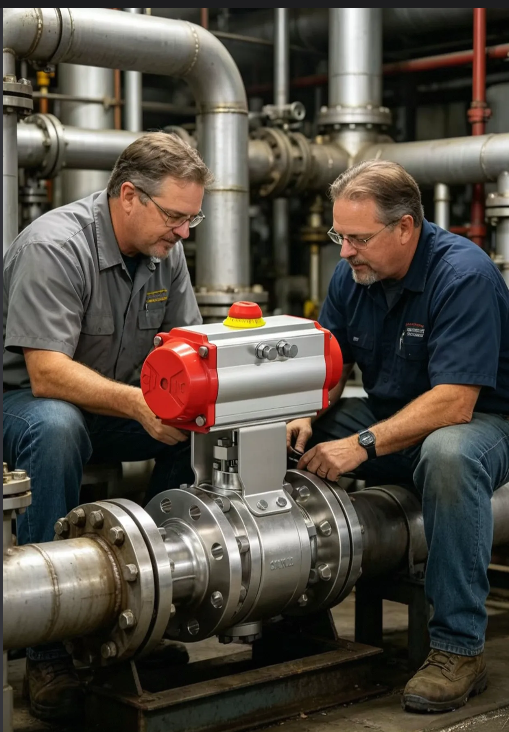

四、气动执行器安装（动力核心）

1、同轴度：执行器输出轴与阀杆同心≤0.1mm，键 / 方套匹配，无卡涩。/

2、状态匹配：安装时阀门与执行器同为全关 / 全开，避免反转。

3、气源处理

气源：0.4–0.6MPa洁净干燥空气，配三联件（过滤 / 减压 / 油雾）。

气管：用PU / 不锈钢管，内径≥6mm；连接后吹扫气管杂物。

4、电磁阀 / 限位开关

电磁阀：O 型圈完好，安装后通气确认全关位；反之旋转 180° 重装。

限位开关：调试到位，开 / 关信号准确，反馈正常。

五、安装后调试与防护

1、强度与密封试验

壳体压力：1.5 倍公称压力，保压5min，无渗漏、无变形。

密封试验：1.1 倍公称压力，保压5min，内漏为0。

气动动作：0.4MPa气源，开关5 次，行程到位、无卡涩、反馈正常。

2、防护与保温

防腐蚀：阀体 / 法兰涂耐腐涂层；含硫介质用Inconel 堆焊密封面。

防冻：低温工况阀腔伴热 / 保温，避免介质冻结。

防雨：户外执行器加防雨罩，防雨水侵入气缸。

六、常见错误与避坑

❌ 管道未吹扫→密封面划伤、内漏

❌ 阀杆偏心→卡涩、执行器过载烧毁

❌ 螺栓单边拧紧→法兰泄漏、阀体变形

❌ 执行器作吊装点→执行器开裂、阀杆弯曲

❌ 流向装反→V 型球阀失效、密封损坏

七、德国莱克（LIK）进口气动球阀安装要点（品牌适配）

材质：316L / 双相钢适配酸碱；铬钼钢适配高温高压。

执行器：双作用 / 单作用（弹簧复位），防爆等级Exd II BT4。

密封：PTFE / 金属硬密封，适配-196℃～+650℃工况。
