进口低温调节阀是适配-40℃～-196℃（深冷至超深冷）极端工况的特种自控阀门，广泛应用于 LNG 接收站、空分装置、液氮 / 液氧储运、氢能预冷、低温化工与航天科研等领域。其核心使命是在超低温、高压差、易燃易爆、高洁净的严苛条件下，实现流量、压力、液位的精准调控，同时杜绝冷脆、冻堵、泄漏与安全风险，是深冷工艺长周期稳定运行的关键设备。以下从工况特性、核心技术要求、典型场景适配要点三方面展开详细阐述。

一、核心工况特性：四大维度的极端挑战

（一）介质特性：高危易汽化，洁净度要求严苛

低温介质以液氮（-196℃）、液氧（-183℃）、LNG（-162℃）、液氩（-186℃）、液氢（-253℃）为主，具备四大高危属性：

1、超低温易汽化：汽化潜热大、沸点极低，节流时瞬间闪蒸，体积膨胀数百倍，易引发气蚀、冲刷、振动与噪声，损伤阀芯阀座。

2、易燃易爆 / 强助燃：LNG（甲烷，爆炸极限 5%～15%）、液氢极易燃易爆；液氧为强助燃介质，微量油脂即可引发爆燃，零泄漏、禁油脱脂为刚性红线。

3、高洁净无腐蚀（多数）：介质纯度高、无强腐蚀，但严禁水分、油脂、杂质—— 微量水在 - 160℃以下直接结冰或形成干冰，堵塞阀芯、卡涩阀杆。

4、低温高绝缘：汽化后为低温气体，绝缘性强，易积聚静电，需防静电接地设计。

（二）温度工况：超低温 + 交变冲击，冷脆风险致命

温度区间分级明确，不同温区对材质与结构要求差异显著：

●常规低温：-40℃～-100℃（浅冷，如普通制冷）；

●深冷：-100℃～-162℃（LNG、液氩）；

●超深冷：-162℃～-196℃（液氮、液氧）；

●极深冷：≤-200℃（液氢、液氦）。

核心风险为材料冷脆：普通碳钢在 - 40℃以下韧性骤降，易脆性断裂、裂纹扩展；奥氏体不锈钢虽韧性较好，但需深冷处理消除残余应力，避免低温相变。同时，启停、调峰时阀体在 - 196℃与常温间反复切换，产生热胀冷缩交变应力，易导致密封松动、焊缝开裂、内件变形。

（三）压力工况：高压 + 高压差 + 波动频繁，稳定性要求极高

压力等级跨度大：常规 PN16～PN40（Class150～300），LNG 高压 / 液氢工况达PN64～PN160（Class600～900），极端场景可达 PN420。

高压差调节普遍：LNG 减压、空分回流、液氮输送等场景，压差 5～20MPa，节流时介质极速汽化，强烈气蚀与冲刷易损坏阀芯阀座。

压力波动剧烈：储罐进出料、汽化器负荷变化，压力0.1～10MPa 动态波动，要求阀门抗疲劳、耐冲击、调节稳定性强。

（四）环境与运行工况：高湿结霜、防爆、高精度、长周期

高湿结霜结冰：阀体 - 196℃，环境水汽遇冷结霜、结冰，包裹阀杆与执行器，导致卡涩、动作失灵、执行器冻裂。

危险区域防爆：LNG / 液氧 / 液氢区域为 Ex d II BT4/CT6防爆区，电气部件需防爆、防静电、无火花。

高精度调节需求：空分纯度控制（≥99.99%）、LNG 流量配比、低温测试腔控温（±1℃），要求调节精度 ±1%、可调比 50:1～100:1、线性度好、无震荡。

长周期免维护：深冷系统连续运行 8000～16000 小时，难以频繁停机检修，要求阀门高可靠性、长寿命、低泄漏、免维护设计。

二、核心技术要求：五大模块的刚性标准

（一）材质技术要求：耐低温韧性 + 深冷处理 + 无脆裂

材质是低温阀门安全的基础，需根据介质温度分级严格选型：

1、阀体 / 阀盖（承压部件）

超深冷（-196℃，液氮 / 液氧）：316L/CF3M 超低碳奥氏体不锈钢，整体锻造，经-196℃深冷处理（液氮浸泡 2～4 小时回火稳定），低温冲击功≥31J（国标）/40J（国际高端），无冷脆、无裂纹。

深冷（-162℃，LNG）：304L/316L，高压选 F316/316Ti，同样需深冷处理。

极深冷（≤-200℃，液氢）：9Ni 钢、Inconel 625，耐低温冲击、抗氢脆。

严禁材质：普通碳钢、LCB（仅 - 46℃）、未深冷处理的不锈钢、铸铁。

2、阀杆（核心传动件）：首选Invar 36 镍铁合金（36% Ni），热膨胀系数仅 0.6×10⁻⁶/℃，-196℃下几乎不变形、不收缩，杜绝阀芯卡涩与密封失效；次选 316L 冷处理 + 镀硬铬（镀层 0.05～0.1mm）。

3、内件（阀芯 / 阀座）：基体 316L，密封面司太立合金（Stellite 6）堆焊（厚度≥2mm），耐冲刷、抗气蚀，低温硬度稳定（HRC40～45）；双导向设计，低温无晃动、无卡涩。

4.密封件（软密封）：超深冷（-196℃）用FFKM 全氟醚橡胶、低温改性 PTFE，-196℃下不硬化、不脆裂、保持弹性；液氧专用禁油级 FFKM，无有机物残留。

（二）结构技术要求：长颈冷桥阻断 + 防气蚀 + 无死角

结构设计核心解决冷桥冻堵、气蚀冲刷、冷缩应力三大问题：

1、长颈阀盖（防冻堵核心，强制要求）：-196℃（液氮 / 液氧）颈长≥300mm，-162℃（LNG）≥250mm，薄壁加长 + 空气隔热层，确保填料函底部温度＞0℃，彻底阻断冷桥，防止填料结冰、执行器冻损；可选真空绝热夹层，日蒸发率＜0.08%，降低冷损与结露。

2、阀芯流道（防气蚀 + 防冻堵）：高压差（≥5MPa）采用压力平衡式套筒 / 多级降压结构（4～6 级节流），逐级降压，抑制气蚀、振动与噪声，减少冰粒生成；常规压差（＜5MPa）用单座流线型、全通径、大圆角、无缩颈设计，避免节流死角，减少冰 / 干冰沉积；推荐角式结构（90° 流道），阻力小、不易积冰。

3、连接与补偿（抗冷缩应力）：优先对焊（BW），低温专用焊接工艺，焊后 100% 无损检测（RT/UT）；法兰选低温长颈法兰，密封面 RF/RTJ，配不锈钢 + 柔性石墨低温垫片；阀体与管道间设膨胀节 / 冷缩弯管，避免低温收缩拉裂焊缝。

（三）密封技术要求：低温零泄漏 + 波纹管无外漏

密封是低温阀门安全的关键，需兼顾内漏控制、外漏阻断、低温弹性：

1、阀杆密封（核心，杜绝外漏）：强制采用金属波纹管密封（首选）+ 石墨复合填料（辅助）双重密封；波纹管材质 Inconel 625/316L，无缝双壁（壁厚 0.15～0.25mm），耐 - 196℃、抗疲劳、寿命≥20000 次启闭，实现阀杆零外漏；填料用柔性石墨 + PTFE 复合，低温自润滑、不硬化，配碟簧恒力预紧，自动补偿冷缩 / 磨损。

2、阀芯 / 阀座密封（内漏控制）：软密封（低压差≤5MPa）用 FFKM / 低温 PTFE，泄漏等级 ANSI Class VI，泄漏率≤1×10⁻⁸Pa・m³/s；硬密封（高压差 / 频繁启闭）用金属对金属（司太立堆焊），精密研磨配对（平面度≤0.005mm），泄漏等级 ANSI Class V，泄漏率≤1×10⁻⁶Pa・m³/s；液氧 / LNG 工况要求零内漏。

3、全件禁油脱脂（液氧 / LNG 强制）：所有接触介质部件（阀体、内件、密封、管路）严格脱脂（三氯乙烯 / 高纯酒精清洗），无油脂、无有机物残留，提供第三方脱脂报告；液氧工况油脂残留≤1mg/m²。

（四）执行器与控制技术要求：防冻 + 防爆 + 精准响应

执行器需适配低温环境，保证动作可靠、控制精准：

1、气动执行器（主流）：DN15～DN80 用多弹簧薄膜式（响应快≤5 秒、轻巧）；DN100+/ 高压差用活塞式（推力大 3000～8000N、抗震动）；气源必须干燥无油压缩空气（露点≤-60℃液氮 /≤-40℃LNG），压力 0.4～0.6MPa，上游配冷冻干燥 + 吸附干燥 + 3Å 分子筛过滤器，彻底除水防结冰；执行器带低温防护罩 + 防冷凝加热器（24V/220V），排气口伴热 + 排水弯头，防排气结冰。

2、防爆与防护：LNG / 液氧工况防爆等级Ex d II BT4/CT6，防护等级 IP65/IP67。

3、作用方式：储罐出口用气开（FC，失气关），断气自动切断；循环回路用断气保位，防工艺波动。/4

4、智能控制附件：配智能定位器（4-20mA+HART），调节精度 ±1.5%，支持闭环控制、故障诊断、非侵入式调试；可选空气过滤减压器、保位阀、低温手轮、限位开关、防爆电磁阀。

（五）制造与检验技术要求：全流程质控 + 低温实测

严格的制造与检验是性能达标的保障：

制造工艺：阀体整体锻造，无铸造缺陷（气孔、砂眼）；焊缝全透焊，100% 无损检测（RT/UT/PT）；内件精密加工 + 低温研磨，密封面粗糙度≤Ra0.8μm。

出厂检验（必做）：-196℃液氮浸泡 4 小时，1.5 倍公称压力保压 30 分钟，无变形、无泄漏、动作顺畅；常温 + 低温双工况泄漏测试，内漏 / 外漏达标（Class V/VI）；材质验证（低温冲击、光谱、脱脂报告）齐全；500 次低温启闭循环，无卡涩、无泄漏、性能稳定

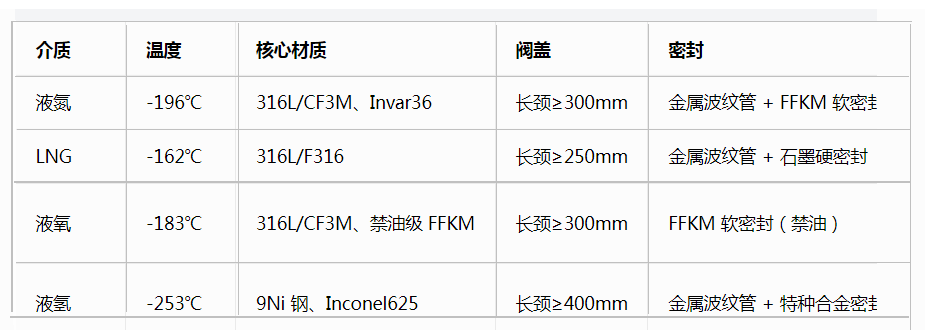

三、典型介质工况适配要点

四、总结 http://www.germanylikvalve.com/jinkouqidongdiaojiefa.html

进口低温调节阀的工况核心是超低温、高压差、易燃易爆、高洁净，技术要求围绕 “材质耐低温韧性、长颈阻断冷桥、波纹管零泄漏、干燥气源防冻、全件禁油脱脂 ”五大核心构建，缺一不可。选型时需精准匹配介质、温度、压力，优先德国莱克 LIK、Emerson Fisher、Samson 等深冷专用品牌，严格核查材质报告、低温冲击报告、脱脂报告、泄漏测试报告，确保阀门在 - 196℃极端工况下长期稳定、零泄漏、无冻堵、安全可控，为深冷工艺提供可靠保障。
