一、前言

进口气动球阀是石油化工、水处理、食品饮料、新能源、管道输送行业主流自控切断阀门，依靠气动执行器驱动阀体实现管路通断。市场上进口气动球阀配套执行器分为单作用（弹簧复位式）、双作用（气压往复式）两大核心类型，二者结构、运行逻辑、安全特性、使用成本差异显著。大量项目选型中，不少采购、工艺工程师仅关注阀体材质与通径，忽略执行器作用形式匹配工况，易出现失压失控、停机安全隐患、能耗过高、设备损耗快等问题。本文结合德国莱克LIK等进口阀门品牌产品标准，全面对比单、双作用气动球阀核心差异，梳理标准化选型判断要点，全文控制2000字内，适配工程采购、技术设计、设备运维参考。

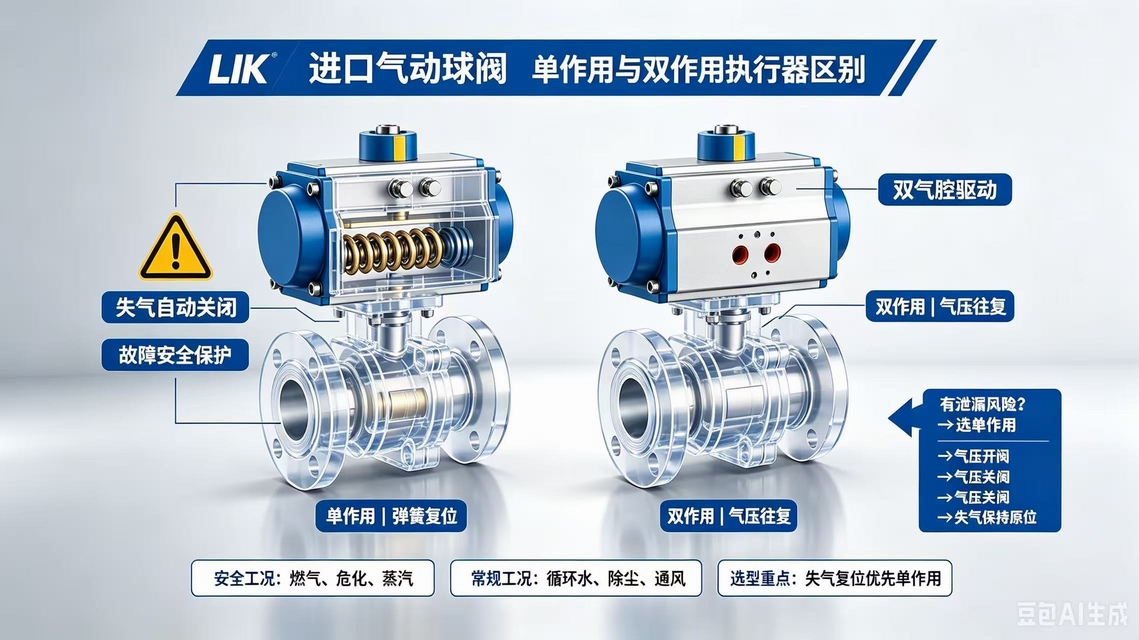

二、核心结构与工作原理区别

（一）双作用气动球阀（DA执行器）

双作用执行器内部无内置弹簧，气缸分为A、B两个独立气腔，依靠气源气压双向驱动活塞完成开关动作。

1. 开启流程：压缩空气进入A腔，推动活塞向一侧移动，输出轴旋转90°，球阀全开；B腔空气经电磁阀排空。

2. 关闭流程：气源切换至B腔进气，活塞反向运动，输出轴回转90°，球阀全关，A腔气体排空。

3. 核心特点：全程依靠气压完成开、关，无机械弹簧辅助，腔体容积更大，输出扭矩稳定均匀。

（二）单作用气动球阀（SR弹簧复位执行器）

单作用执行器气缸一侧内置高强度预压缩弹簧，分为气开型（FO）、气关型（FC）两种安全模式，仅单侧气腔通气做功。

1. 气关型（故障安全关阀）：通气时气压克服弹簧弹力，阀门打开；一旦断气、失压、断电，弹簧弹力自动推动活塞复位，阀门强制关闭。

2. 气开型（故障安全开阀）：通气时气压压缩弹簧，阀门关闭；气源丢失后，弹簧回弹，阀门自动打开。

3. 核心特点：弹簧作为备用动力源，具备失气自动复位功能，是工业安全工况首选方案。

三、五大核心维度详细差异对比

1. 安全失效模式（最关键区分点）

• 双作用：无弹簧储能，管路气源中断、空压机故障、电磁阀断电时，气缸无驱动力，阀门保持当前开度，停在原位不动，无自动保护动作。若介质为易燃易爆油气、高温蒸汽、有毒化工原料，失压后管路持续通流会引发泄漏、爆管、中毒风险。

• 单作用：自带弹簧复位，失气/断电瞬间自动复位至预设安全位。化工危化、锅炉蒸汽、燃气输送行业强制选用，可规避工艺失控安全事故。

2. 输出扭矩与气源消耗

• 双作用：同等外形尺寸下扭矩更大，弹簧不占用气缸空间，活塞有效做功面积充足，大口径DN80/DN100高压管路优先；持续工作仅在换向瞬间换气，整体耗气量更低，长期运行空压机能耗更小。

• 单作用：气缸内部预留弹簧安装空间，活塞行程受限，同型号壳体扭矩比双作用低20%~35%；通气过程需要持续对抗弹簧弹力，耗气量更高，空压机负载更大。

3. 使用寿命与维护周期

• 双作用：内部无疲劳损耗件，仅活塞密封、O型圈易磨损，正常洁净气源工况下，开关循环可达百万次以上，维护周期12~18个月，仅需定期更换密封件。

• 单作用：弹簧长期处于压缩/拉伸交变状态，存在金属疲劳极限，常规循环寿命约50万次；弹簧锈蚀、弹力衰减为高频故障点，每6~10个月需检查弹簧预紧力，化工腐蚀环境维护频率翻倍。

4. 采购与使用成本

• 前期采购：单作用执行器内置进口不锈钢耐腐弹簧，零部件更多，同规格采购价格比双作用高30%~60%；配套气源管路、电磁阀规格一致，无额外辅材成本。

• 长期运营：双作用耗气少、寿命长，高频启停工况年均运维成本更低；单作用仅安全刚需场景具备不可替代性，频繁检修会抬高人工备件支出。

5. 设备外形尺寸

同扭矩等级下，单作用执行器因内置弹簧，整体长度、厚度大于双作用；空间狭窄的管廊、小型设备机组，若无安全强制要求，优先双作用节省安装空间。

四、分场景选型判定要点

（一）必须选用单作用弹簧复位球阀的工况

1. 高危介质管路：天然气、液化石油气、氯气、甲醇、高温导热油、强腐蚀有毒化工流体，要求断气自动切断介质供给；

2. 锅炉、热力蒸汽系统：停机失压时自动关断蒸汽进气，防止干烧、超压爆炸；

3. 食品医药无菌生产线：发酵罐、灭菌设备，断电断气自动切断原料进料，避免物料污染报废；

4. 消防应急供水、燃气调压站：依靠弹簧复位实现紧急切断，满足安全生产规范验收；

5. 无人值守自动化车间：无人工现场应急操作条件，依靠阀门自身实现故障自保。

选型细分：介质泄漏会引发危险选气关（FC）；管路断气后需要持续流通保护设备（冷却水路、惰性保护气体），选用气开（FO）。

（二）优先选用双作用气动球阀的工况

1. 无安全失效强制要求的普通给排水、循环水、通风除尘管路；

2. 高频次循环开关设备：清洗管路CIP系统、原料频繁切换输送线，日均开关上千次，追求长寿命低耗气；

3. 大口径高压管路：DN65及以上、1.6MPa~4.0MPa高压流体，需要大扭矩稳定驱动；

4. 空压机供气稳定、具备备用气源的密闭厂房，气源中断概率极低；

5. 设备安装空间狭小，管廊管道密集，需要紧凑小型执行器。

（三）通用选型补充注意事项

1. 气源条件：工厂气源压力低于0.4MPa时，谨慎选用单作用，气压不足无法克服弹簧弹力，会出现阀门开关不到位、内漏超标；双作用对低压气源适配性更强；

2. 环境工况：海边盐雾、化工腐蚀环境，单作用必须选配316L不锈钢弹簧，普通碳钢弹簧短期锈蚀失效；双作用无弹簧，耐腐适配范围更广；

3. 控制配套：单作用建议搭配二位三通电磁阀，双作用匹配二位五通电磁阀，配套附件限位开关、定位器时二者通用；

4. 介质温度：超高温300℃导热油、深冷LNG管路，高温会加速弹簧金属疲劳，若安全允许优先双作用；确需单作用需选用耐高温合金弹簧款进口执行器。

五、常见选型误区规避

1. 误区1：所有工业管道都选单作用更安全

纠正：普通水循环、无易燃易爆介质管路，双作用性价比更高，弹簧额外成本属于不必要支出；只有存在安全风险介质才需要弹簧复位。

2. 误区2：同尺寸执行器扭矩性能一致

纠正：单作用弹簧占用气缸空间，同等外壳扭矩远小于双作用，高压大口径直接选用单作用会出现关不严、卡滞内漏。

3. 误区3：单作用弹簧永久不会损坏

纠正：弹簧属于消耗件，高频启停、潮湿腐蚀环境弹力会逐年衰减，定期检修不可省略，不能长期免维护运行。

4. 误区4：气源有备用机组就不用单作用

纠正：空压机故障、管路爆裂、电磁阀断电属于多重故障场景，备用气源无法瞬时补压，高危管路仍需单作用作为最后安全屏障。

六、总结 http://www.germanylikvalve.com/show-201.html

单作用与双作用进口气动球阀不存在绝对优劣，选型核心逻辑以工艺安全需求为第一判断标准：存在介质泄漏、超压、爆炸、中毒风险的工况，优先单作用弹簧复位球阀，依靠机械弹簧实现故障自保；气源稳定、无强制安全规范、高频启停、大口径高压、空间受限的普通管路，选用双作用球阀，兼顾更低采购运营成本、更长使用寿命与稳定驱动扭矩。

项目设计、采购阶段，结合介质特性、气源压力、开关频率、现场安装空间四大参数匹配对应执行器类型，可避免后期改造、阀门故障、安全验收不通过等问题，充分发挥进口气动球阀自控流体的性能优势。
