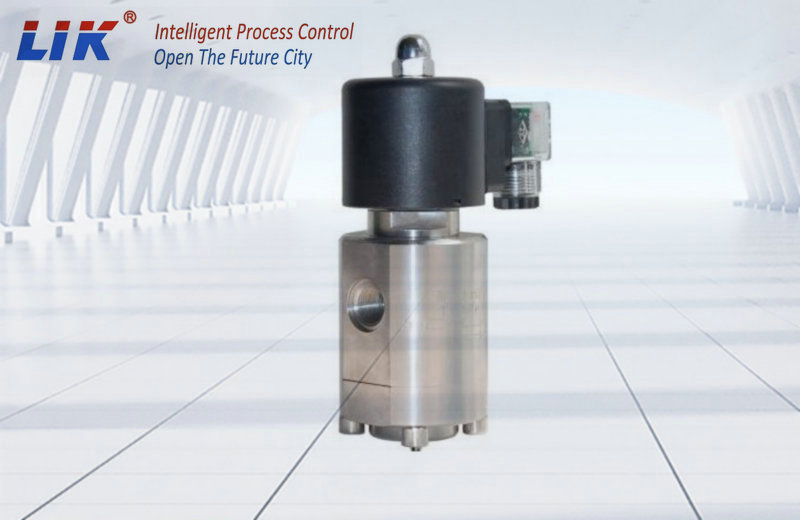

莱克进口高温高压电磁阀用于各种中温、高温、常压、高压场合，适用与中高温热水、导热油、高温蒸汽、饱和蒸汽及过热蒸汽等管路的自动控制；广泛应用于军工、航天、船舶重工、核工业、石化、电力、化学、轻工、机械、科研、工业窑炉、干燥设备、给排水、消防、食品医疗、清洗设备、喷泉、管道介质自动化控制等领域。是自动化控制工程、项目改造及设备配套的首选产品
进口高温高压电磁阀技术参数:
|
动作方式 |
先导型 |
|
工作环境温度 |
-30—+80℃;-50—+100℃ |
|
线圈工作温度 |
<+50℃、<+85℃ |
|
控制方式 |
常开式、常闭式 |
|
国际标准电压 |
AC(380、220、110、24)V、DC(220、110、24、12)V |
|
流通流体介质 |
水、气、油等 |
|
流通流体温度 |
<-200℃、<-100℃、<-40℃、<+60℃、<+120℃、<+200℃ |
|
流通流体压力 |
63bar、100bar、160bar、250bar、400bar、500bar、800bar、1000bar、 1500bar、1800bar、2500bar、3000bar、3600bar |
|
阀体材质 |
不锈钢(304、316、316L) |
|
连接方式 |
螺纹、法兰 |
|
泄漏量 |
零泄漏 |
进口高温高压电磁阀规格参数及安装尺寸 《
进口高压电磁阀安装说明》
|
规格型号 |
公称通径 |
螺纹连接 |
|||
|
G螺纹 |
L |
H(普通) |
H(防爆) |
||
|
DN1 |
1 |
G1\8 |
44 |
115 |
140 |
|
DN2 |
2 |
G1\8 G1\4 |
44 |
115 |
140 |
|
DN3 |
3 |
G1\4 |
44 |
173 |
198 |
|
DN5 |
5 |
G1\4 |
57 |
173 |
198 |
|
DN6 |
6 |
G1\4 |
57 |
173 |
198 |
|
DN7 |
7 |
G1\4 |
57 |
173 |
198 |
|
DN8 |
8 |
G1\4 |
57 |
173 |
198 |
|
DN10 |
10 |
G3\8 |
57 |
173 |
198 |
|
DN15 |
15 |
G1\2 |
73 |
186 |
193 |
|
DN20 |
20 |
G3\4 |
80 |
198 |
223 |
|
DN25 |
25 |
G1 |
90 |
227 |
249 |
|
DN32 |
32 |
G11\4 |
106 |
285 |
285 |
|
DN40 |
40 |
G11\2 |
“123 |
315 |
315 |
|
DN50 |
50 |
G2 |
154 |
352 |
352 |
|
DN80 |
80 |
G3 |
187 |
490 |
490 |
|
DN100 |
100 |
G4 |
199 |
530 |
530 |
进口高温高压电磁阀工作原理：
常闭：当线圈通电时，电磁铁芯吸合，卸压孔打开，主活塞由介质压力推动，打开主阀口，介质流通。
当线圈断电时，主阀口关闭，介质截止。
常开：当线圈通电时，电磁铁芯吸合，卸压孔关闭，主活塞由介质压力推动，关闭主阀口，介质截止。
当线圈断电时，主阀口打开，介质流通。
