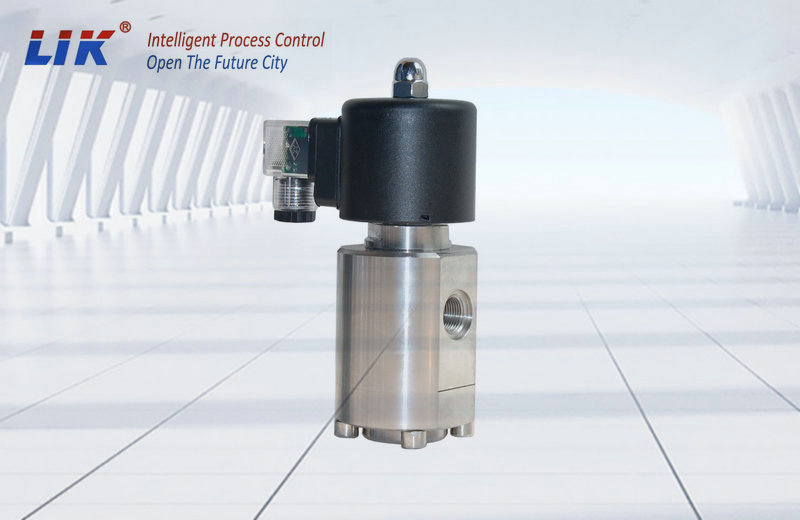

进口高压电磁阀系管道连通型先导式电磁阀；高压电磁阀全阀由引导主阀启闭的电磁先导阀与控制介质通断的主阀两大部分组成，导阀与主阀腔间有孔道相连通
进口高压电磁阀特点
耐高温：密封材料采用耐高温材料，线圈部分采用耐高温电工材料，外围增设散热机构，流量大，使用压力高。
耐腐蚀：主要部件阀塞、阀体等采用不锈钢和铜合金制成，防腐性能好。
耐磨损：选材合理，阀塞与阀间巧妙地利用流体润滑作用，减少磨损
进口高压电磁阀主要技术参数
|
工作环境温度 |
-30—+80℃;-50—+100℃ |
|
线圈工作温度 |
<+50℃、<+85℃ |
|
控制方式 |
常开式、常闭式 |
|
国际标准电压 |
AC（380、220、110、24）V、DC（220、110、24、12）V |
|
流通流体介质 |
空气水用、油用、气体、蒸汽、电站等 |
|
流通流体温度 |
<-200℃、<-100℃、-40℃、<+60℃、<+120℃、<+200℃ 、<+350℃ |
|
流通流体压力 |
0-10bar、0-40bar、0-64bar、0-100bar、0-200bar |
|
阀体材质 |
碳钢、不锈钢304、316、316L |
|
泄漏量 |
零泄漏 |
进口高压电磁阀规格参数及安装尺寸 ［
进口高压电磁阀安装说明书]
|
规格型号 |
公称通径 |
螺纹连接 |
|||
|
G螺纹 |
L |
H(普通) |
H(防爆) |
||
|
DN1 |
1 |
G1\8 |
44 |
115 |
140 |
|
DN2 |
2 |
G1\8 G1\4 |
44 |
115 |
140 |
|
DN3 |
3 |
G1\4 |
44 |
173 |
198 |
|
DN5 |
5 |
G1\4 |
57 |
173 |
198 |
|
DN6 |
6 |
G1\4 |
57 |
173 |
198 |
|
DN7 |
7 |
G1\4 |
57 |
173 |
198 |
|
DN8 |
8 |
G1\4 |
57 |
173 |
198 |
|
DN10 |
10 |
G3\8 |
57 |
173 |
198 |
|
DN15 |
15 |
G1\2 |
73 |
186 |
193 |
|
DN20 |
20 |
G3\4 |
80 |
198 |
223 |
|
DN25 |
25 |
G1 |
90 |
227 |
249 |
|
DN32 |
32 |
G11\4 |
106 |
285 |
285 |
|
DN40 |
40 |
G11\2 |
“123 |
315 |
315 |
|
DN50 |
50 |
G2 |
154 |
352 |
352 |
|
DN80 |
80 |
G3 |
187 |
490 |
490 |
|
DN100 |
100 |
G4 |
199 |
530 |
530 |
进口高压电磁阀工作原理：
1、常闭：当线圈通电时，先导阀芯吸合，先导孔打开时，压力释放阀室，在下部腔介质压力推动活塞，电磁阀打开;当线圈断电时，先导阀由弹簧复位，先导孔关闭，阀孔通过一个活塞加压室和所述复位弹簧力，该电磁阀被关闭。
2、常开：当线圈通电时，导向孔被关闭时，阀孔腔由活塞复位弹簧的推力和压力时，电磁阀关闭。当线圈断电时，先导阀由弹簧复位，先导孔打开时，压力释放阀室，在下部腔介质压力推动活塞，电磁阀打开。
