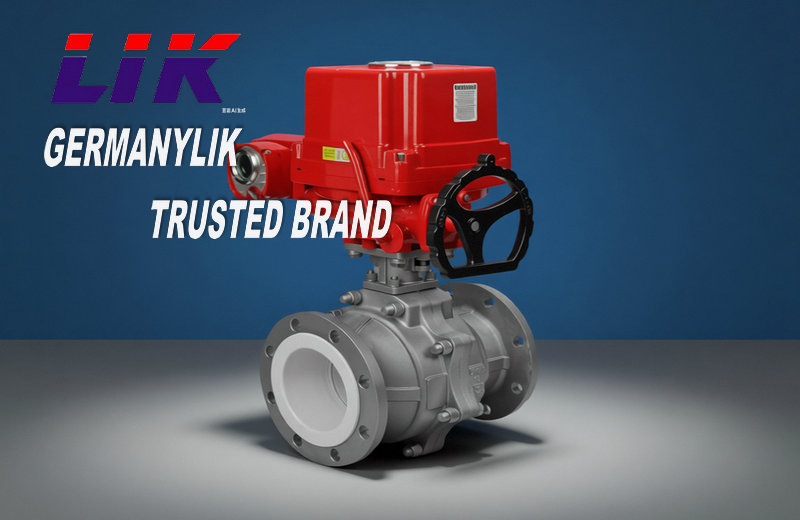

德国莱克 LIK 进口电动衬氟球阀，是金属承压 + 氟塑料防腐复合结构的角行程自控阀门，专为强酸、强碱、有机溶剂、强腐蚀性气体 / 浆液等极端工况设计。由原装 LIK 角行程电动执行器与全衬氟球阀阀体组合而成，阀体内腔、球体、阀座等所有过流部件均采用高压注塑 / 模压工艺包覆 2.5-3mm 厚高纯氟塑料（PTFE/FEP/PFA），彻底隔离腐蚀介质与金属基体，兼具金属阀体的高强度、耐高压与氟塑料的极致耐腐蚀、零泄漏优势。
产品特点Product Features
1、极致防腐：全流道衬 2.5–3mm 厚氟塑料（F4/F46/PFA），除熔融碱金属、元素氟外，耐受所有强酸强碱、盐、有机溶剂，无腐蚀、无渗漏。
2、密封可靠：软密封阀座（PTFE/FEP），镜面贴合，零泄漏（VI 级）；启闭扭矩小，长期运行无老化。
3、流通高效：全通径设计，流阻系数≈0，介质无滞留，适合含少量颗粒 / 粘稠介质。
4、智能自控：电动执行器支持4–20mA 调节 / 开关信号，接入 DCS/PLC，定位精度 ±1%，远程 / 就地切换。
5、宽温适配：衬 F4（PTFE）-30℃～+150℃；衬 F46（FEP）-30℃～+120℃；衬 PFA 可达+180℃。
6、安全耐用：防静电设计，防爆型可选 Exd II BT4；结构紧凑、重量轻，维护周期长
工作原理working principle
1、开关控制：电动执行器接收开关信号，驱动阀杆带动衬氟球体90° 旋转；全开时衬氟通孔与管道同轴，流阻极小；全关时衬氟球面与衬氟阀座软密封贴合，实现零泄漏。
2、调节控制：调节型执行器接收4‑20mA 信号（4mA 全关、20mA 全开），0°～90° 任意开度停留；V 型衬氟球可实现等百分比流量调节，精准控制腐蚀介质流量。
3、衬氟防腐原理：氟塑料化学稳定性极强，内衬层将腐蚀介质与金属阀体完全隔离，杜绝电化学腐蚀与介质侵蚀，保障长期稳定运行。
技术参数technical parameters
|
通径范围 |
DN15（1/2"）～DN300（12"） |
|
压力等级 |
PN10/16/25（国标）；Class150/300（美标） |
|
温度范围 |
PTFE：-20℃～120℃；FEP：-20℃～150℃；PFA：-40℃～180℃ |
|
阀体材质 |
WCB（碳钢，中性 / 弱腐蚀）；304/316/316L（不锈钢，强腐蚀） |
|
衬氟材质 |
高纯 PTFE（聚四氟乙烯）、FEP（聚全氟乙丙烯）、PFA（可溶性聚四氟乙烯） |
|
衬氟厚度 |
2.5～3mm（全衬，无死角） |
|
球体结构 |
浮动球（DN15-DN100）；固定球（DN125-DN300） |
|
密封等级 |
ANSI Class VI（零泄漏） |
|
连接方式 |
法兰连接（HG/T20592、ASME B16.5）；螺纹连接（DN15-DN50） |
|
适用介质 |
强酸、强碱、盐类、有机溶剂、腐蚀性浆液、氯气、脱硫石膏、电解液等 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |
电动执行器参数Electric actuator parameters
|
电源电压 |
AC220V/380V±10%；DC24V（定制） |
|
控制信号 |
开关型：无源触点；调节型：4-20mA DC（输入 / 输出）；智能型：RS485-Modbus |
|
输出扭矩 |
50N・m～3000N・m（按口径匹配） |
|
动作时间 |
10s～45s（口径越大，时间越长） |
|
防护等级 |
IP67（防尘、防水、防溅） |
|
防爆等级 |
ExdⅡBT4（防爆型） |
|
保护功能 |
过载、过热、缺相、限位、扭矩保护、阀位反馈、故障报警 |
|
手动操作 |
内置手轮，断电自动切换手动模式 |

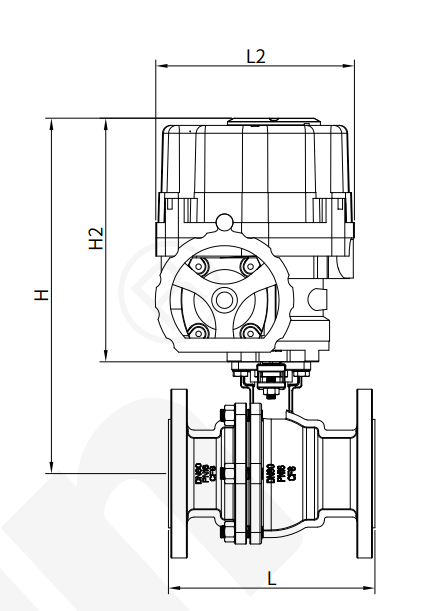

外形尺寸Overall Dimension
|
DN |
L |
D |
D2 |
D1 |
B |
Z-D |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
|
50 |
200 |
160 |
125 |
100 |
16 |
4-18 |
|
65 |
220 |
180 |
145 |
120 |
18 |
4-18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-32 |
