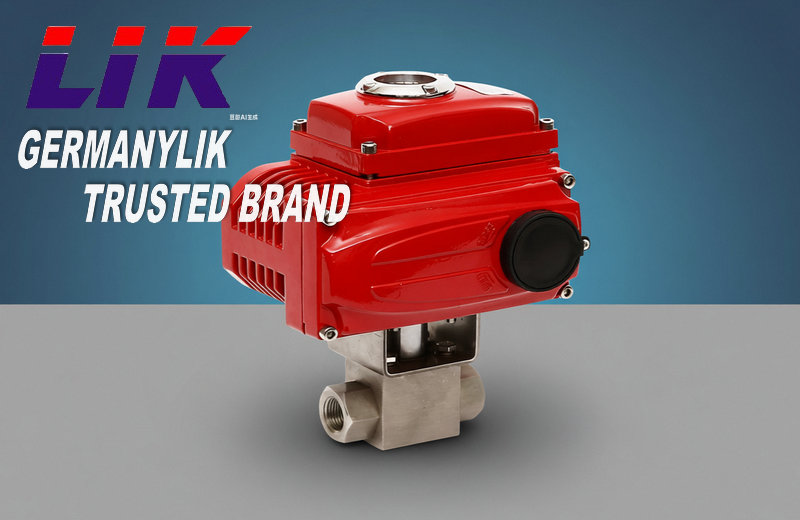

进口电动高压内螺纹球阀是结合高压承压结构、内螺纹连接方式、电动执行机构于一体的切断 / 调节类流体控制阀门，属于工业高压管路专用自控阀门。阀体采用高强度承压材质打造，进出口为内螺纹连接形式，适配中小口径高压管道快速装配；搭配高品质进口电动执行器，可实现远程电控、就地手动切换，精准完成介质通断、开度调节动作。
产品特点Product Features
1、高压承压能力强：阀体整体锻造成型，壁厚加厚处理，可稳定承受高压介质冲击，抗压力形变、抗爆破，适配高压、超高压工况。
2、内螺纹连接，安装便捷：标准管内螺纹接口，无需法兰、焊接，螺纹旋接即可固定，拆装快速，适合狭小空间、频繁检修的管路。
3、双重密封，零泄漏：阀座采用硬质密封 + 软密封组合结构，球体高精度研磨，高压下密封面贴合紧密，气、液介质均可实现严密切断，外漏、内漏率极低。
4、电动自控，操作灵活：配套进口电动执行机构，支持开关型、调节型两种控制模式，可接入 DCS、PLC 自动化系统，远程 / 就地双重控制，断电可手动应急操作。
5、耐腐耐磨，使用寿命长：阀体内腔、球体、阀杆均做硬化 / 防腐处理，可耐受油、水、气体、弱腐蚀介质冲刷，密封件选用高压专用耐温耐磨材质。
技术参数technical parameters
|
公称通径 |
DN6 ~ DN50（常规中小管径） |
|
连接形式 |
两端内螺纹（NPT、BSPP、BSPT、G 螺纹可选） |
|
公称压力 |
PN16 ~ PN160；Class 150 ~ Class 1000 |
|
阀体材质 |
不锈钢 304、316、316L、碳钢 WCB、合金钢 |
|
球体材质 |
不锈钢（硬化处理）、司太立合金堆焊 |
|
阀座密封材质 |
PTFE、RPTFE、PEEK、金属硬密封（硬质合金） |
|
阀杆材质 |
不锈钢、双相钢 |
|
适用温度 |
软密封：-20℃ ~ +180℃；金属硬密封：-40℃ ~ +450℃ |
|
适用介质 |
清水、液压油、压缩空气、油品、蒸汽、天然气、弱腐蚀性流体 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

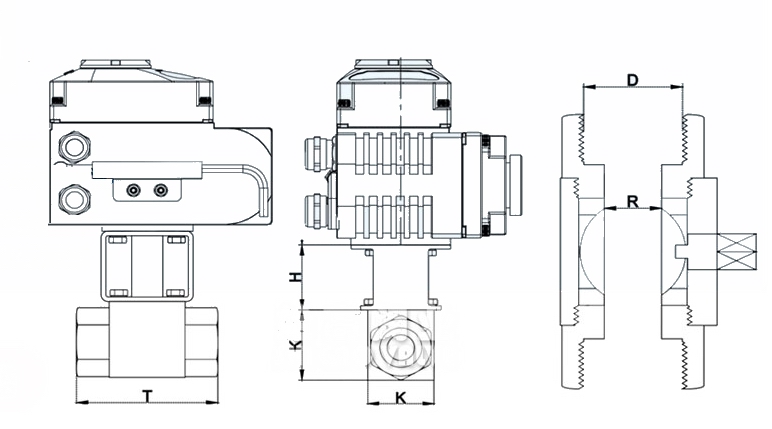

外形尺寸Overall Dimension
|
DN |
T |
H |
C |
K |
D |
R |
|
8 |
83 |
43 |
48 |
34 |
G1/4" |
6 |
|
10 |
83 |
43 |
48 |
34 |
G3/8" |
8 |
|
15 |
83 |
43 |
48 |
34 |
G1/2" |
10 |
|
20 |
103 |
53 |
62 |
45 |
G3/4" |
14.5 |
|
25 |
113 |
64 |
62 |
56 |
G1" |
19.6 |
|
32 |
125 |
68 |
62 |
60 |
G1-1/4" |
24.5 |
|
40 |
136 |
70 |
73 |
66 |
G1-1/2" |
30 |
|
50 |
160 |
88 |
73 |
80 |
G2" |
39.6 |
