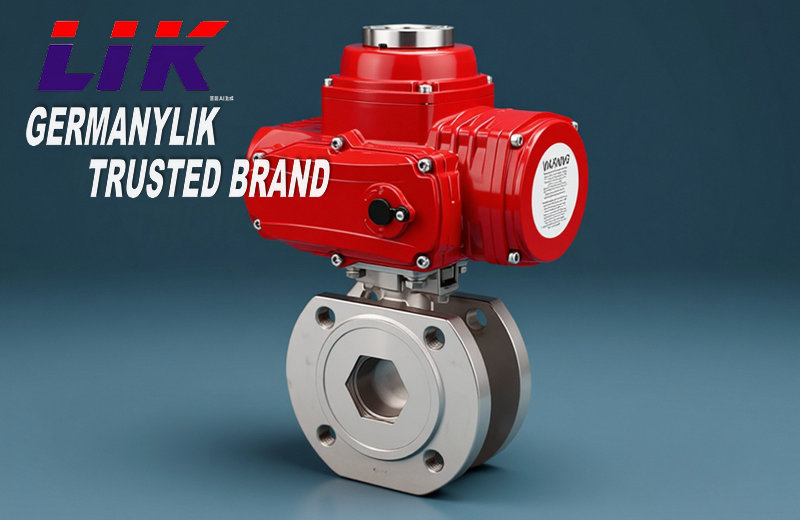

进口电动对夹式球阀是结合对夹连接结构与电动执行机构的角行程自控阀门，阀体采用薄型对夹设计，依靠两端管道法兰夹持固定，搭配 90° 回转球芯实现介质通断与流量调节。产品整体结构轻薄、安装间距小、通流能力强，阀体多采用不锈钢、铸钢等材质，耐高压、机械强度高，广泛适配工业管道、流体控制系统，是管路紧凑工况下的主流自控球阀品类，兼具手动应急与电动远程控制功能。
产品特点Product Features
1、结构紧凑，超轻超薄：对夹式设计，结构长度仅为标准法兰球阀的 1/3，重量减轻约 40%，节省安装空间与成本。
2、密封性能卓越：阀座采用 PTFE、PPL 或金属硬密封，弹性密封结构，双向零泄漏；具备防火结构，火灾时金属辅助密封可保障安全。
3、流体阻力极小：全开时流阻近似为零，流量系数大，适用于大流量工况。
4、启闭迅速，扭矩小：90° 回转快速开关，球体自润滑，操作力矩低，电动执行器负载小。
5、智能控制，免维护：执行器内置伺服系统，无需额外放大器，接入 4-20mA 信号即可调节；防爆型适配危险区域。
工作原理working principle
电动对夹式球阀通过电动执行器驱动阀杆带动球体旋转 90°实现开关或调节：
全开状态：执行器接收开信号，驱动球体旋转 90°，球芯通孔与管道直通，介质无阻碍通过。
全关状态：执行器接收关信号，球体反向旋转 90°，球面与阀座紧密贴合，阻断介质流动，实现零泄漏。
调节状态：调节型执行器接收 4-20mA 模拟信号，精准控制球体在 0°～90° 间任意角度定位，改变过流面积，实现流量 / 压力的连续比例调节。
技术参数technical parameters
|
公称通径 |
DN15～DN500（1/2"～10"） |
|
公称压力 |
PN1.6～6.4MPa；ANSI Class 150～600；JIS 10K～40K |
|
阀体材质 |
碳钢（WCB）、不锈钢（304/316/316L）、铬钼钢、合金钢 |
|
球体材质 |
304、316、硬质合金（司太立合金堆焊） |
|
阀座密封 |
PTFE（≤180℃）、PPL（≤300℃）、金属硬密封（≤450℃） |
|
温度范围 |
-40℃～+425℃（定制高温可达 + 550℃） |
|
连接标准 |
GB、ANSI、DIN、JIS 对夹法兰 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |
电动执行器参数Electric actuator parameters
|
控制方式 |
开关型（ON/OFF）、调节型（4-20mA/1-5V） |
|
电源电压 |
AC220V/380V/110V；DC24V/110V |
|
防爆等级 |
Exd Ⅱ BT4、Exd Ⅱ CT6 |
|
防护等级 |
IP65（防水防尘） |
|
输出力矩 |
50～2000N・m（适配 DN15～DN500） |

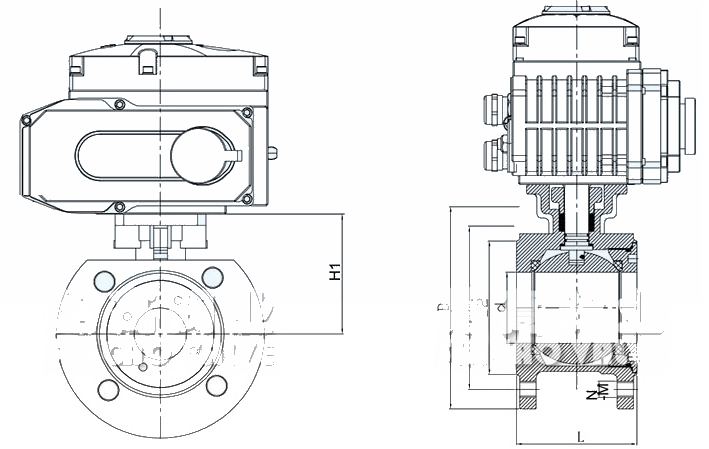

外形尺寸Overall Dimension
|
DN |
d |
L |
H1 |
D |
D1 |
D2 |
M-M |
|
15 |
14 |
36 |
48 |
88 |
65 |
45 |
4-12 |
|
20 |
19 |
40 |
53 |
98 |
75 |
58 |
4-12 |
|
25 |
24 |
44 |
59 |
105 |
85 |
68 |
4-12 |
|
32 |
29 |
52 |
71 |
130 |
100 |
78 |
4-16 |
|
40 |
38 |
64 |
76 |
148 |
110 |
88 |
4-16 |
|
50 |
48 |
83 |
85 |
165 |
125 |
102 |
4-16 |
|
65 |
63.5 |
107 |
102 |
185 |
145 |
122 |
4-16 |
|
80 |
76 |
120 |
112 |
200 |
160 |
138 |
8-16 |
|
100 |
95 |
145 |
146 |
217 |
180 |
158 |
8-16 |
