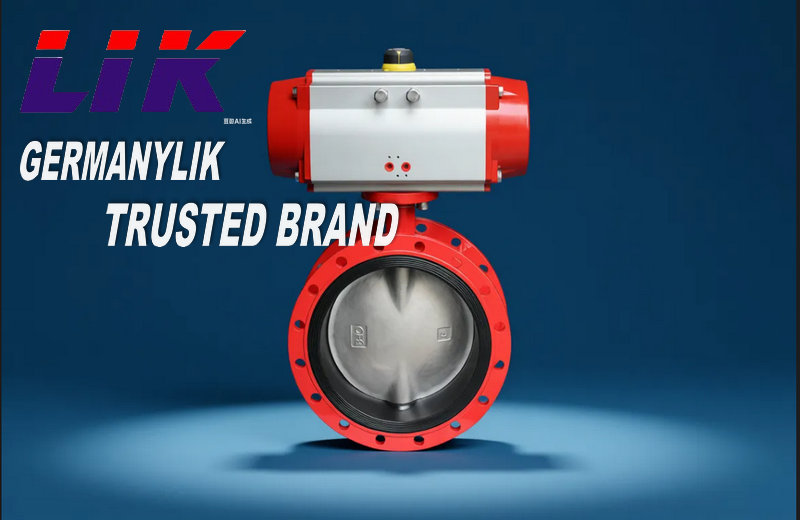

该阀门阀体两端集成整体铸造法兰，严格遵循GB、DIN、ANSI等国际法兰标准，可直接与管道法兰螺栓对接，相比对夹式蝶阀，具备刚性更强、抗管道拉伸变形能力突出、承压更高、安装更稳固的优势，有效避免高压、长管线工况下的脱落隐患。
作为工业管网高端自控阀门，进口气动法兰蝶阀融合精密制造工艺，材质适配多元，密封性能优异，广泛应用于化工、电力、冶金、市政、石油、环保等多个行业，可适配清水、污水、油品、燃气、蒸汽、强酸碱等多种介质，兼顾自动化控制效率与长期运行稳定性。
进口气动法兰蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降 很小，故具有较好的流量控制特性。气动法兰蝶阀适用于适用于温度≤80～150℃如食品、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
产品特点Product features
法兰连接稳固：两端标准法兰对接，耐压高、密封可靠，安装维护便捷，适配中高压工况。
气动驱动高效：单作用（弹簧复位）/ 双作用执行器可选，开关≤1 秒，响应快、防爆安全（ATEX）。
结构紧凑轻量：相比闸阀 / 球阀，重量约减 60%，流阻小、流通能力大，不易积渣。
密封性能优异：软密封（EPDM/PTFE）零泄漏；硬密封（金属堆焊）耐温 **–40℃至 425℃**。
材质适配广泛：阀体 WCB/304/316L，可耐酸碱、腐蚀介质，符合 API 609、ASME B16.34。
控制灵活：配定位器 / 电磁阀，支持 4–20mA 信号调节，实现0–90° 精确开度控制。
技术参数Technical Specifications
|
公称通径 |
DN50～DN1200(mm) |
|
公称压力 |
PN1.0、1.6、2.5、4.0MPa |
|
连接形式 |
法兰式连接 |
|
驱动形式 |
气源驱动（压缩空气5～7bar） |
|
阀体结构 |
软密封（中线型），硬密封（双偏心，三偏心） |
|
适用温度 |
软密封≤150℃，硬密封≤450℃ |
|
泄露量Q |
，为Kv值的10-4，（软密封：零泄露） |
|
阀体材质 |
碳钢、不锈钢304、不锈钢316 |
|
控制方式 |
开关型（开关两位切断），调节型(4～20mA控制) |
|
作用形式 |
单作用（常开,常闭,弹簧复位）,双作用（气开气关式） |
执行器技术参数Technical parameters of actuator
|
执行器型号 |
GT、AT、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构、双作用执行机构 |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使之与阀门的同步精度
主要零件材料Main component materials
|
零件名称 |
材料名称 |
|
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
|
密封圈 |
橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
填料 |
聚四氟乙烯、柔性石墨 |

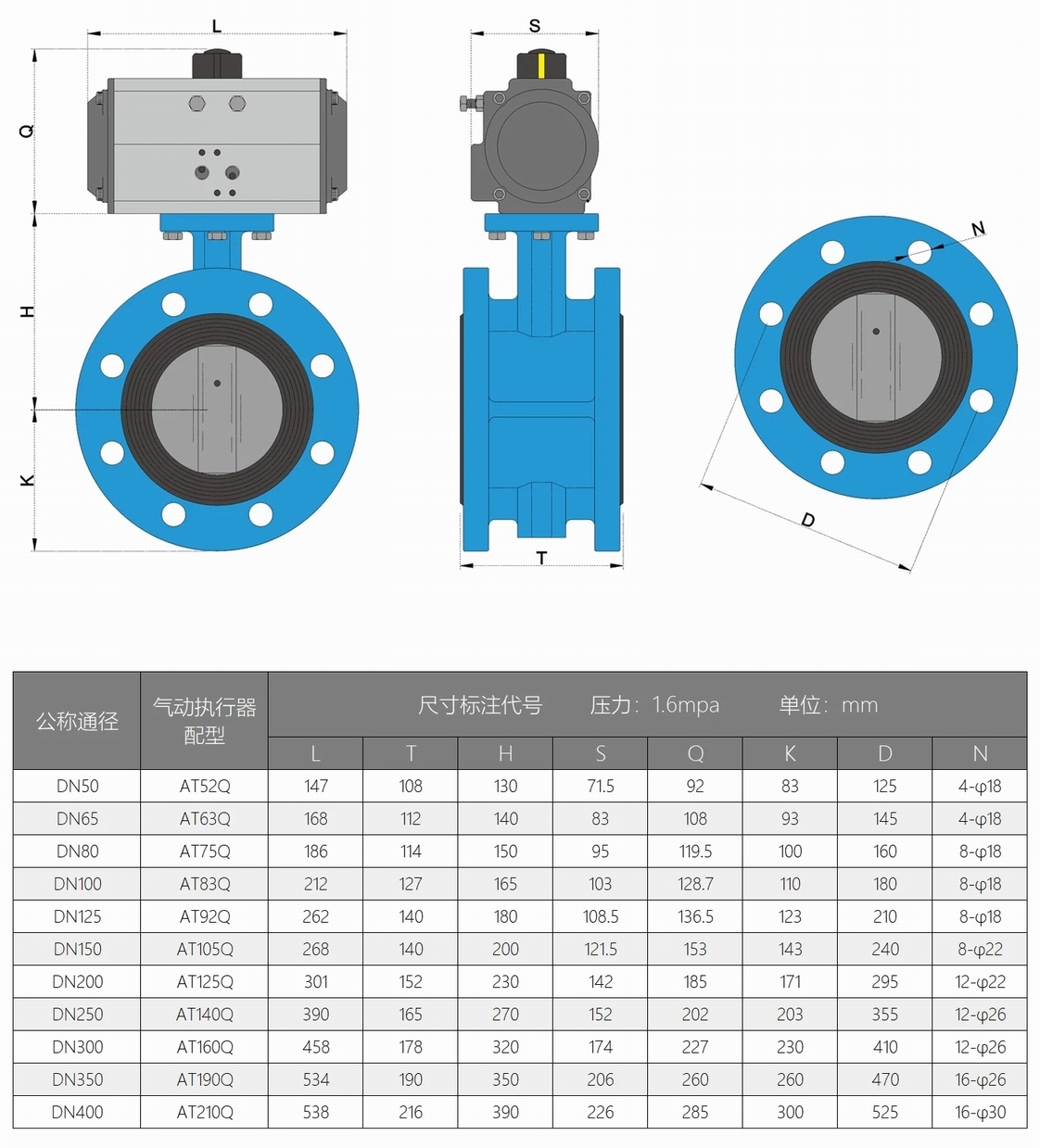

外形尺寸Overall Dimension
