进口气动三偏心蝶阀

产品概述

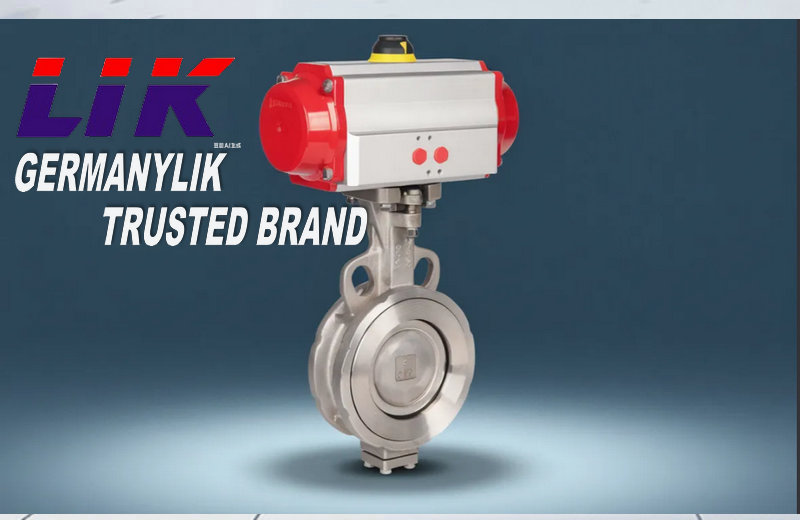

德国莱克 LIK 进口气动三偏心蝶阀是采用三维偏心金属硬密封结构的 90° 回转式气动控制阀，由德国莱克原厂整体铸造阀体、椭圆锥形蝶板、浮动式金属阀座、防吹出阀杆、多重密封填料箱及模块化气动执行机构六大核心部件组成，配套气动执行机构驱动，可实现手动 / 气动切换、开关型 / 调节型双模式运行，适配 4～20mA DC 标准控制信号，支持远程自动化控制与现场手动应急操作。
该阀门核心创新在于三重偏心几何设计：阀杆轴线偏离蝶板密封面中心（第一偏）、阀杆轴线偏离阀体流道中心（第二偏）、蝶板密封面圆锥轴线与阀体流道中心线呈偏心角（第三偏）。启闭过程中密封面全程无摩擦接触，关闭时形成 “越关越紧” 的楔形密封力，配合堆焊司太立（Stellite）合金的金属硬密封副，实现双向零泄漏，泄漏率远优于 API 598、ISO 5753 国际高级别密封标准。
阀体采用德国 DIN 标准整体铸造工艺，材质涵盖碳钢、不锈钢、铬钼钢、双相钢等，可适配 - 40℃～650℃宽温域工况（合金定制款可达 800℃）；气动执行机构采用铝合金阳极氧化材质，轻量化设计且耐腐蚀，防护等级 IP65，可选防爆 Exd II BT4/CT6 配置，适配易燃易爆、户外露天等复杂环境。整体结构紧凑、重量轻（比同口径闸阀轻 30%～50%）、流阻小、流通能力大，可任意方向安装，无需区分介质流向，广泛适配蒸汽、高温导热油、烟气、煤气、污水、海水、酸碱腐蚀介质及含颗粒粉尘介质，是严苛工业管路系统的 “全能型” 流体控制阀门。

产品详情

进口气动三偏心蝶阀是由气动执行器和三偏心金属硬密封法兰蝶阀组成，安装对应的阀门附件可以用来切断和调节的场合使用，例如：配电磁阀换向阀、限位开关等用在开关和切断的场合，配阀门定位器，给出模拟量控制信号4-20mA，可以控制阀门开度大小，来实现调节管道压力、流量、温度的大小。
气动三偏心蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。气动三偏心蝶阀适用于食品、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

产品特点Product Features

三偏心无摩擦密封：启闭过程蝶板与阀座几乎无磨损，关闭时 “越关越紧”，双向密封零泄漏，密封寿命远超普通蝶阀。
金属硬密封耐高温：密封面堆焊钴基硬质合金（HRC≥55），适用温度 - 196℃～650℃，可长期用于蒸汽、高温导热油等介质。
气动执行高效稳定：配进口 AT 系列气动执行器，双作用 / 单作用（弹簧复位）可选，IP65 防护，5～10 秒快速开关，支持 4～20mA 信号调节，带手动应急操作。
结构紧凑流阻小：长度短、重量轻，流通能力大，流阻系数仅为闸阀的 1/3，节能显著。
材质适配性强：阀体可选 WCB、304、316、双相钢等，密封件配不锈钢 + 石墨多层次复合环，适配水、蒸汽、天然气、酸碱及含颗粒介质。

技术参数Technical Specifications

公称压力 MPa	0.6、1.0、1.6、2.5
连接方式	法兰式、对夹式
动作范围	0～90°
密封形式	金属密封
执行器型号	GT、AT、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构、双作用执行机构
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

主要零件材料Main component materials

零件名称	材料
阀体	铸铁、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	不锈钢与石棉板组合成多层次
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	O型圈、柔性石墨

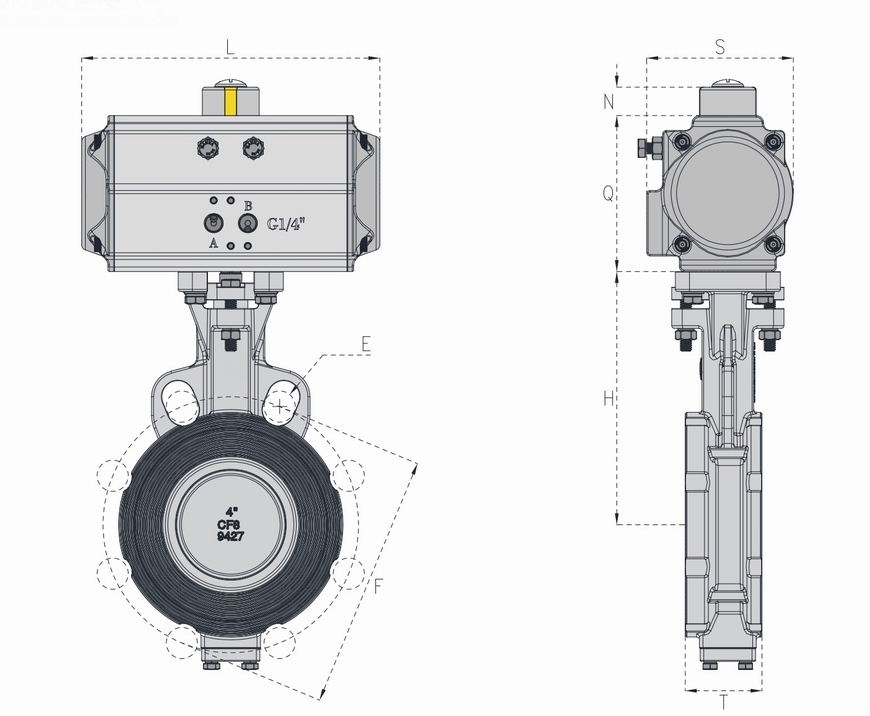

外形尺寸Overall Dimension

DN	K	H	T	M	D
50	65	138	43	125	40
65	75	148	46	145	60
80	82	168	46	160	76
100	92	180	52	180	95
125	115	202	56	210	115
150	126	225	56	240	142
200	165	265	64	295	189
250	235	315	71	355	238
300	258	342	78	410	282
350	295	375	92	470	318
400	315	410	102	525	365
450	370	442	114	585	415
500	398	458	127	650	458
600	475	558	154	770	550
