阀门采用中线无摩擦密封结构，气动执行器接收压缩空气信号，驱动阀杆带动衬氟蝶板旋转 90°，实现管道介质全开直通、全关切断的两位控制，或 0-90° 无级调节流量；阀体与金属管道、外界环境完全隔离，衬氟层将强腐蚀介质与金属阀体 100% 隔绝，可耐受盐酸、硫酸、硝酸、氢氟酸、王水、浓碱、氯液、双氧水、各类有机溶剂等几乎所有强腐蚀介质，耐温范围 - 20℃～180℃，泄漏等级达 ANSI VI 级（零泄漏）。
整机采用德国原装核心部件 + 进口衬氟工艺，阀体为球墨铸铁 / 碳钢 / 不锈钢材质，衬氟层采用高温模压一次成型技术，无气孔、无空鼓、不脱层、不龟裂，适配 PLC 远程控制、防爆工况、户外工况、高纯洁净工况，具备 “耐腐极致、密封零漏、结构紧凑、启闭快速、自控兼容、寿命超长” 六大核心优势，是强腐蚀工业管路自动化控制的 “标配级” 产品。

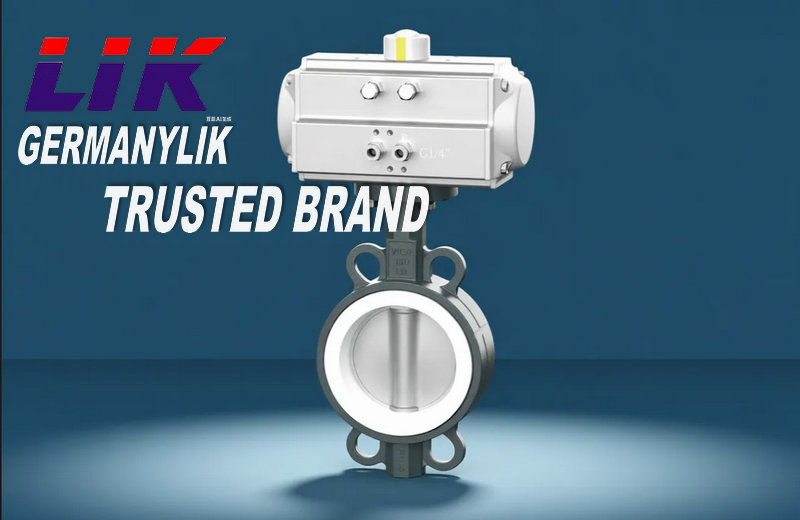

进口气动衬氟蝶阀采用碳钢 / 不锈钢阀体整体内衬 PTFE、FEP、PFA 氟塑料材质，搭配进口气动执行器，属于 90° 回转式耐腐蚀自控阀门。阀体内腔、蝶板、阀杆过流部位全衬氟防护，彻底隔绝强酸、强碱、强氧化剂、有机溶剂等腐蚀性介质侵蚀；集成气动驱动单元，可实现开关切断、比例调节及远程自动化控制，具备零泄漏、耐腐强、启闭快、流阻小等优势，是化工、环保、脱硫、制药、电镀等强腐蚀工况专用自控阀门，可配套电磁阀、定位器、限位开关、防爆附件，适配 DCS 自动化控制系统。
产品特点Product features
精欧公司的全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里蝶阀，具有耐腐蚀、无泄漏、寿命长等优点。衬四氟气动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
（1）小型轻便，容易拆装及维修，并可在任意位置安装。
（2）结构简单、紧凑，90°回转开启迅速。3
（3）操作扭矩小，省力轻巧。
（4）流量特性趋於直线，调节性能好。
（5）密封材料耐老化、耐腐蚀、可适用多种介质。
技术参数Technical Specifications
|
适用温度 |
氟橡胶：-20℃～200℃ |
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|
泄漏率 |
符合GB/T13927-92标准 |
|
驱动方式 |
气动 |
|
配置执行机构 |
GT、AT、AW系列单双作用气动执行器 |
|
控制方式 |
开关两位控制、4～20mA模拟量信号控制 |
执行器技术参数Technical parameters of actuator
|
执行器型号 |
GT、AT、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构、双作用执行机构 |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

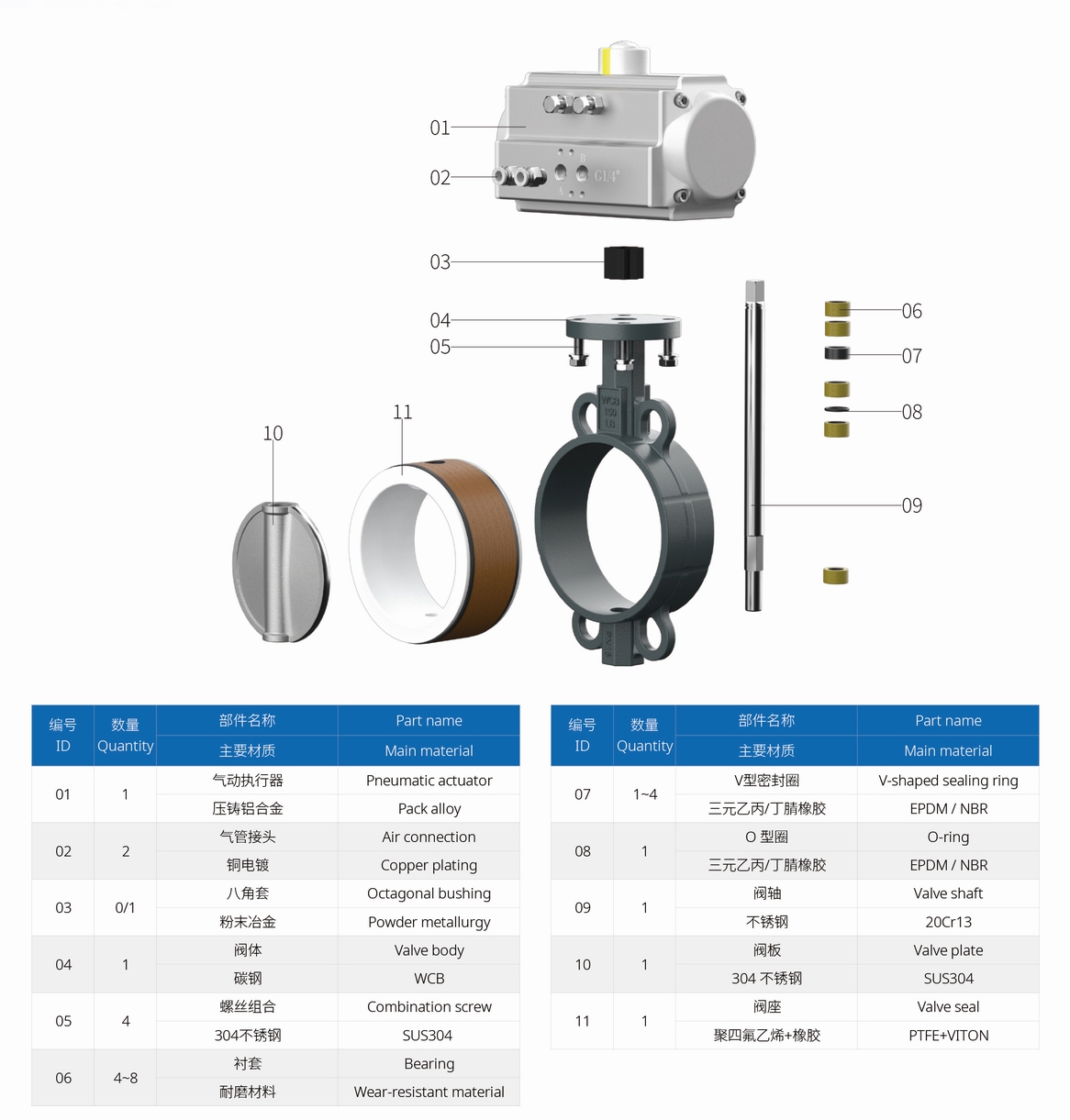

主要零部件材质Material of main parts

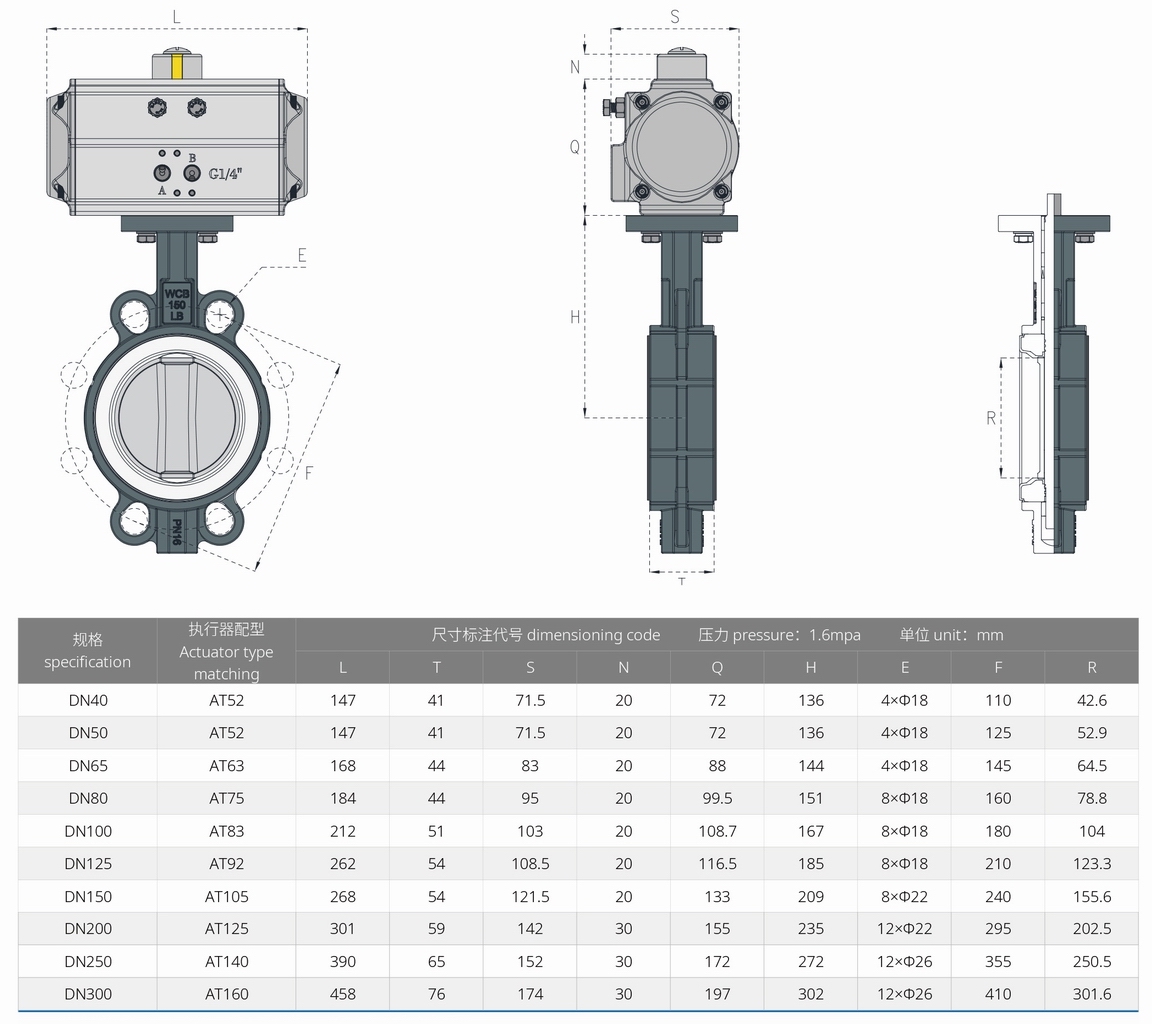

外形尺寸Overall Dimension
