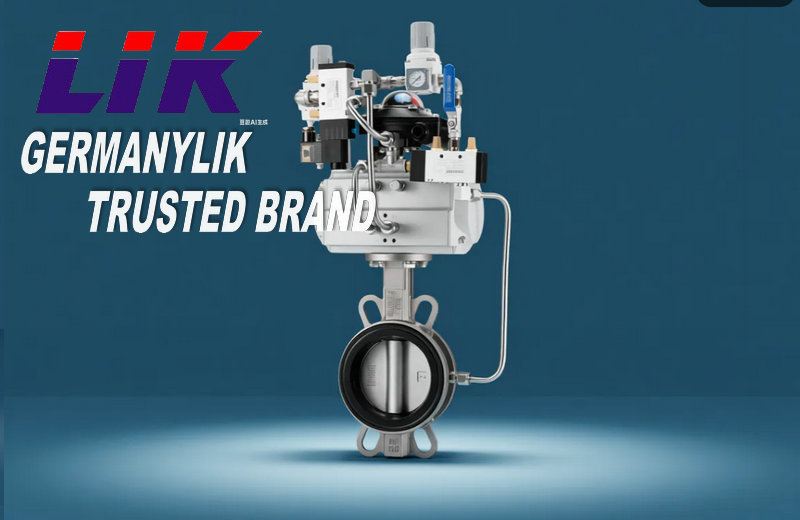

阀门采用中线无摩擦软密封结构（常规工况）或三偏心金属硬密封结构（高温高压工况），气动执行器接收压缩空气信号，驱动阀杆带动蝶板旋转 90°，实现管道介质全开直通、全关切断的两位控制，或 0-90° 无级调节流量；整阀通过ATEX、IECEx、GB3836 防爆认证，防爆等级覆盖Exd Ⅱ BT4（标准防爆区）、Exd Ⅱ CT6（高防爆区，氢气 / 乙炔环境），可在Zone 0/1/2 爆炸性气体区、Zone 21/22 粉尘区安全运行。
阀体材质涵盖球墨铸铁、碳钢、不锈钢，适配水、蒸汽、油品、可燃气体、酸碱腐蚀介质及含颗粒流体；软密封（EPDM/PTFE）耐温 - 40℃~200℃，金属硬密封（司太立合金）可耐 650℃高温，泄漏等级达 ANSI VI 级（零泄漏）。整机采用德国原装核心部件 + 精密防爆工艺，具备 “顶级防爆安全、双向零泄漏密封、快速启闭安全复位、结构紧凑轻量化、全自动化兼容、耐温耐压广谱” 六大核心优势，是易燃易爆工业管路自动化安全切断的核心设备。
进口气动防爆蝶阀的蝶板属于德国先进的气动阀。防爆型气动蝶阀安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处于全开状态。气动防爆蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时防爆型气动蝶阀具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。气动防爆蝶阀有金属密封和软密封两种密封型式。金属密封型适用于温度≥250度以上的工况。软密封型适用于≤250度以内的工况场合。
产品特点Product features
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
技术参数Technical Specifications
|
公称通经DN（mm) |
50～1200 |
|
公称压力（MPa） |
0.6、1.0、1.6、2.5 |
|
连接形式 |
法兰、对夹 |
|
阀体形式 |
直通式铸造阀 |
|
蝶板形式 |
垂直板式 |
|
动作范围 |
0～90° |
|
泄露量 |
按GB/T4213-92，为Kv值的10-4，软密封：零泄漏 |
|
配置执行机构 |
GT、AT、AW系列单双作用气动执行器 |
|
控制方式 |
开关两位控制、4-20mA模拟量控制 |
执行器技术参数Technical parameters of actuator
|
执行器型号 |
GT、AT、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构、双作用执行机构 |
|
可配附件 |
防爆定位器、防爆电磁阀、空气过滤减压器、保位阀、防爆行程开关、防爆阀位传送器、手轮机构等 |
主要零部件材质Material of main parts
|
零件名称 |
材料 |
|
阀体 |
球墨铸钢、铸钢、合金钢、不锈钢 |
|
蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
|
密封圈 |
各种橡胶、聚四氟、不锈钢 |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
O型圈、柔性石墨 |
