阀门整体采用模块化、轻量化、密封分级化设计，阀体选用碳钢（WCB）/ 不锈钢（304/316L）钢板焊接成型，无铸件砂眼、气孔缺陷，结构紧凑、重量极轻（同口径仅为普通闸阀的 1/4、国产通风蝶阀的 1/2）；蝶板采用薄型圆盘结构，表面抛光或耐磨涂层处理，流道流线型无死角，全开时流阻系数≤0.2，流通能力极强；密封系统分为无密封（普通通风）、半密封（防漏风）、金属硬密封（高温烟气）三大系列，漏风率从≤5% 至≤0.5% 分级覆盖，适配不同温度与密封要求；气动执行器接收 0.4-0.8MPa 压缩空气信号，驱动阀杆带动蝶板旋转 90°，实现管道气体全开直通、全关切断的两位开关控制，或 0-90° 无级风量调节，支持 PLC/DCS 远程控制、4-20mA 信号反馈、故障安全复位（失气 / 断电自动开 / 关）。
产品口径覆盖DN100~DN2000（4"~80"），公称压力适配PN0.5（0.05MPa）、PN1（0.1MPa）、PN1.6（0.16MPa）低压通风专用等级，工作温度范围-40℃~450℃（根据密封材质匹配），适配介质包括空气、高温烟气、热风、含尘废气、酸碱废气、煤粉混合气体等，是电力锅炉烟气隔离、冶金高炉除尘、化工废气处理、建材水泥窑通风、环保除尘风量调节、暖通空调换气等场景的核心自控阀门。

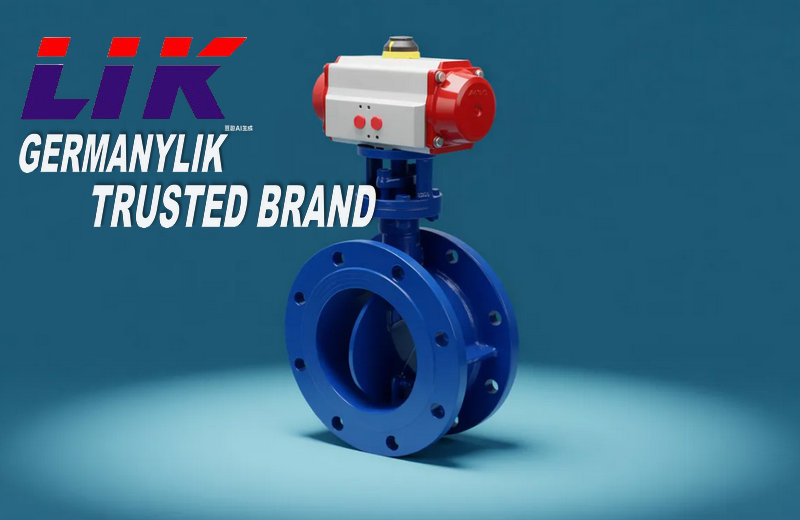

进口气动通风蝶阀采用原装进口气动执行器搭配通风专用蝶阀阀体，为低压大口径、风道烟气专用90° 旋转控制阀，适用于工业通风、除尘、烟气管道、热风管道、暖通空调等工况，主打大流量、低流阻、耐高温、启闭快速，可实现远程开关及比例调节，是通风排烟、风量平衡、烟气切断优选进口阀门。
产品特点Product features
整体采用钢板焊接阀体，结构短小紧凑、自重轻，占用安装空间小，适配大口径风管配套。
采用中线无偏心蝶板结构，启闭无摩擦、抗热变形，高温工况不易卡滞。
阀轴采用不锈钢整体锻打，刚性强、抗扭曲、耐腐蚀，配备自润滑轴套，转动灵活无卡涩。
密封分软密封 / 石墨金属硬密封两种结构，常温耐老化、高温耐温不变形。
匹配进口 AT/GT 系列气动执行器，体积小输出扭矩大，可正装、侧装任意角度适配。
阀体无内腔积灰死角，适合含尘烟气、粉尘气体长期运行，不易堵塞。
法兰 / 对夹两种连接形式，适配现场风管焊接、法兰对接安装。
性能参数performance parameters
|
阀体形式 |
钢板焊接阀体 |
|
公称通径 |
DN50～2000mm |
|
公称压力 |
PN0.25、0.6、1.0 MPa |
|
连接形式 |
法兰式、对夹式 |
|
阀盖形式 |
一体式 |
|
压盖型式 |
压盖压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
材质说明Material Description
|
零件名称 |
材料 |
|
阀体 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
蝶板 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
密封圈 |
与阀体相同 |
|
阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
|
填料 |
氟塑料、柔性石墨 |
安装方法Installation method
✅方向：阀体箭头与流向一致（进口→出口）。
✅位置：可水平 / 垂直安装（垂直时出口向下）；避免倒置。
✅前置过滤：入口必装60–100 目过滤器，防杂质卡涩圆盘。
✅排污管：出口接排污管，避免背压过高（≤50% 进口压力）；长排污管需通大气。
✅保温：低温环境需保温，防止阀上腔过快冷凝导致频繁启闭。
✅维护空间：预留拆卸空间，便于检查 / 更换圆盘。
✅严禁并联：多疏水阀应独立安装，避免相互干扰。
厂家直供Factory direct supply
✅ 原装正品：德国莱克 LIK 原厂直供，全系列产品可提供原产地证明与质量检测报告。
✅ 规格齐全：常规口径现货库存，特殊材质 / 压力等级可定制，快速交货。
✅ 价格优势：厂家直供无中间商，批量采购可享阶梯优惠，性价比高。
✅ 售后保障：提供 18 个月质保期，专业技术团队全程指导安装调试，24 小时响应售后问题
