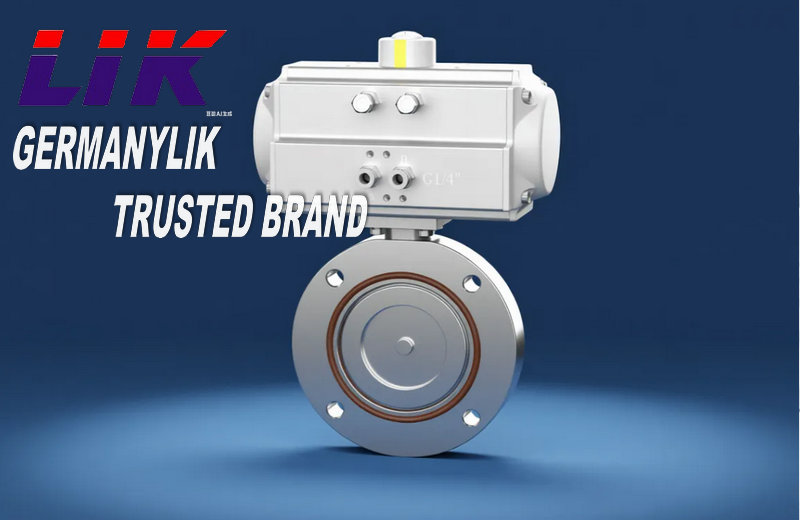

进口气动高真空蝶阀（型号：LIK‑GIQ）是专为高真空 / 超高真空系统设计的 90° 角行程气动阀门，用于接通、切断或调节真空管路气流。阀门以压缩空气（0.4–0.8MPa）为动力，通过气动执行器驱动蝶板旋转 90°，实现全开直通、全关真空隔离、0–90° 无级调节。单作用（弹簧复位）可在失气 / 断电时自动关闭，防止大气倒灌，保护真空腔与精密设备
产品特点Product features、
进口气动高真空蝶阀通常把带有密封槽的法兰连接到长期处于真空状态的一段，而法兰另一面连接在经常放大器一侧，正向使用蝶阀，有利于增加阀板的密封力。真空密封连接可分静密封和动密封。当气动高真空蝶阀以柔性密封连接时在真空橡胶时，是采用放气量较小的真空橡胶制成的厚壁管；多用于口径小于50mm的机械真空泵入口处与被抽气的管道相连接，借以减少机械泵工作时产生的振动对真空系统的影响。当然也可以用于连接在玻璃管，金属管及其他相关的元件的连接上。橡胶管与被连接件之间的连接是通过特制的管接头实现的。
适用场景:
GID 气动对夹式蝶阀广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
技术参数Technical Specifications
|
适用范围(Pa) |
2x105～1.3x10-5 |
|
漏气率（Pa.L/S) |
≤1.3x10-6 |
|
驱动形式 |
压缩空气（4-7bar） |
|
介质温度(℃) |
丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150 |
|
法兰标准 |
GB6070.3-85 |
|
安装位置 |
任意 |

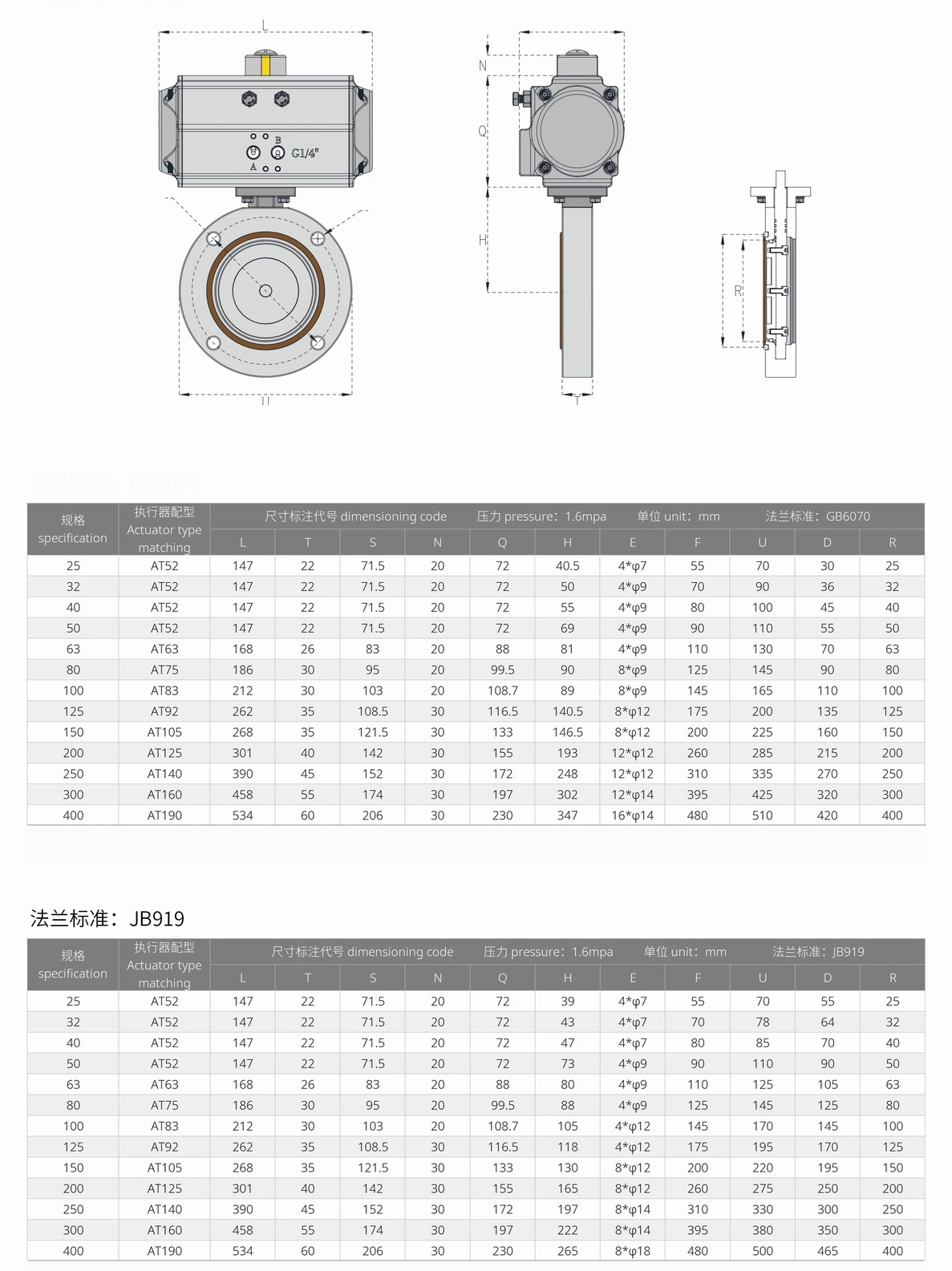

外形尺寸Overall Dimension

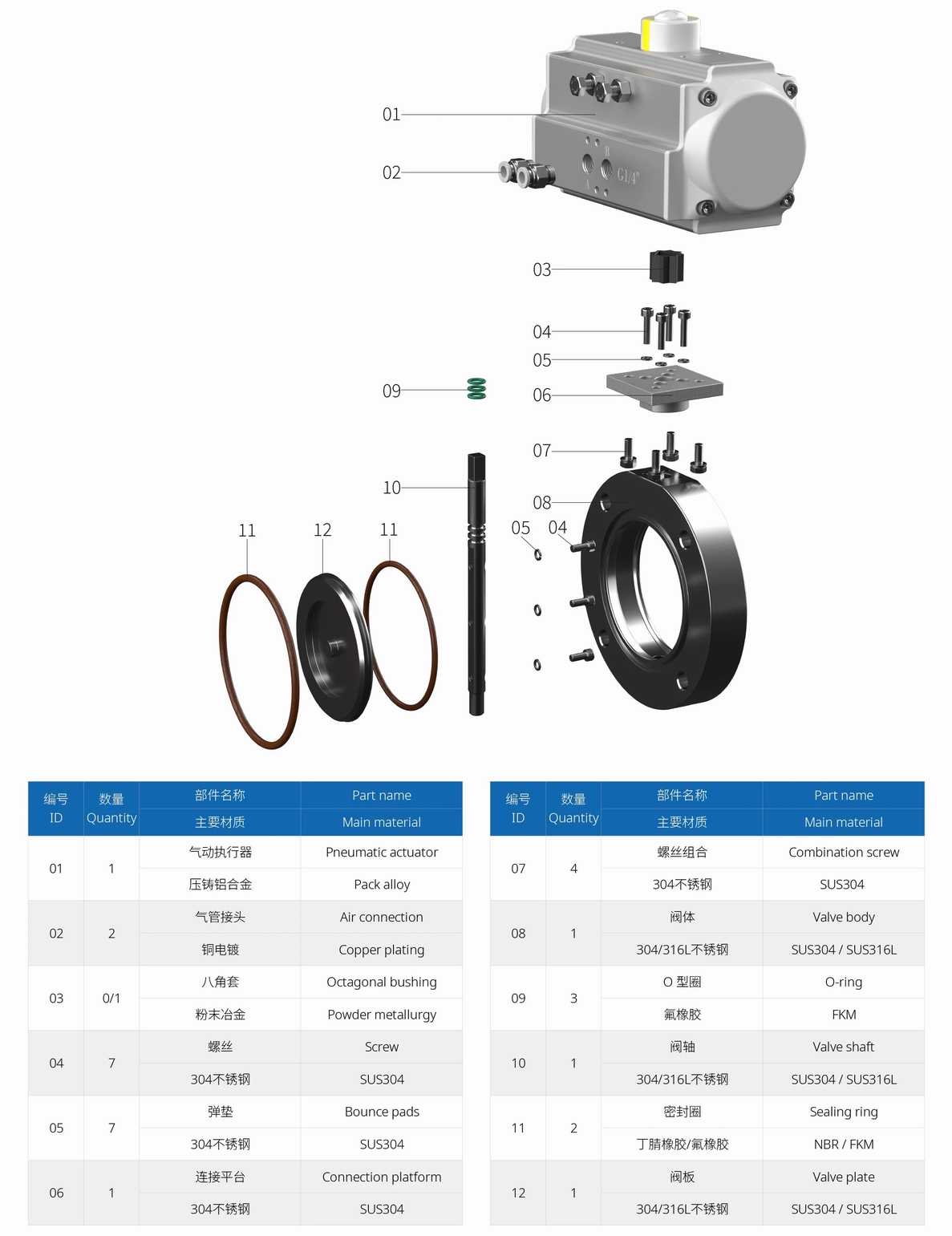

主要零部件材质Material of main parts
