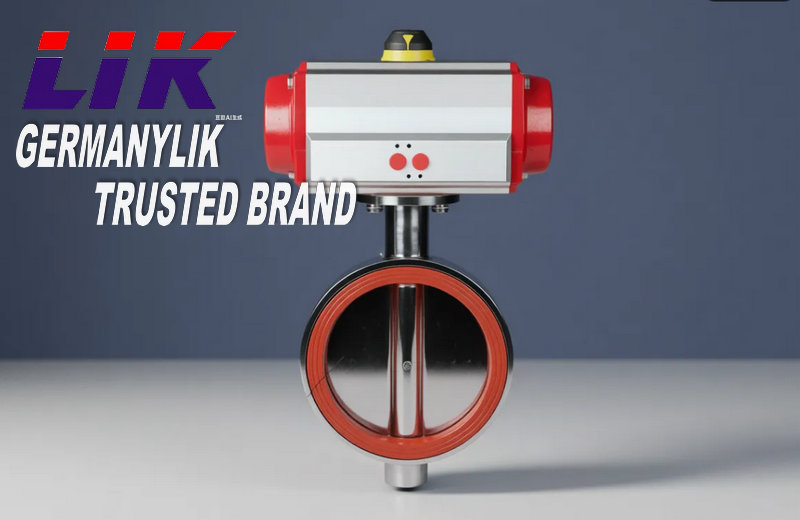

该阀门由卫生级蝶阀本体 + 德国原装 LIK 气动执行器（单作用 / 双作用）两大核心模块组成，以洁净压缩空气（0.4–0.8MPa）为动力源，通过齿轮齿条精密传动机构驱动蝶板90° 旋转，实现全开通流、全关密封、0–90° 无级流量调节三大功能。阀体采用短型全通径轻量化设计，相比同口径卫生球阀重量减轻约 50%、结构长度缩短约 40%，大幅节省安装空间、降低管路应力、简化支架设计
进口气动卫生级蝶阀是一种专为食品、制药、生物科技等洁净流体工况设计的自动控制阀门。采用316L/304 不锈钢锻造，气动执行机构驱动蝶板0~90°旋转，实现快速开关、调节与无菌切断。符合3A、FDA、EHEDG等国际卫生标准，具备无死角、自排空、易清洗特性，是洁净管道系统的核心控制设备。
进口气动卫生级蝶阀产品特点
✅卫生级设计：阀体、蝶板、阀杆全316L 不锈钢，内壁电解抛光 Ra≤0.8μm，无滞留死角，支持CIP/SIP 在位清洗 / 灭菌。
✅气动高效驱动：单 / 双作用执行器，0.4~0.7MPa气源，1~5 秒全开 / 全关，定位精度 **±0.5°，支持PLC 自动控制 **。
✅优质密封：标配FDA 食品级 EPDM/Silicone，可选FKM/PTFE，零泄漏，适配 **-10℃~130℃** 介质。
✅快装连接：Tri-Clamp 卡箍、DIN11850、焊接、法兰等接口，拆装便捷，便于清洁与验证。
✅安全可靠：执行器IP69K防护，可高压冲洗；弹簧复位故障安全型，失气自动关断，保障无菌安全。
✅低阻节能：全通径设计，流阻小，压降低，适配高粘度 / 含颗粒介质。
进口气动卫生级蝶阀性能参数
|
动作范围 |
0～90° |
|
允许压差△P |
小于公称压力（1.6MPa） |
|
泄漏量Q |
按GB/T4213－92，为Kv值的10-4 |
|
环境温度oC |
－20～60oC |
|
基本误差 |
带定位器：小于全行程的±2% |
|
回差 |
带定位器：小于全行程的±2% |
|
配用执行机构 |
GT、AT、AW系列单双作用气动执行器 |
|
控制方式 |
开关两位控制、4～20mA模拟量信号控制 |
进口气动卫生级蝶阀材质说明
|
零件名称 |
材料 |
|
阀体 |
304、316、316L |
|
蝶板 |
304、316、316L |
|
密封圈 |
硅橡胶、氟橡胶、聚四氟 |
|
阀杆 |
304、316、316L |
|
填料 |
硅橡胶、氟橡胶、聚四氟 |
进口气动卫生级蝶阀执行器技术参数
|
执行器型号 |
GT、AT、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构、双作用执行机构 |
|
可配附件 |
防爆定位器、防爆电磁阀、空气过滤减压器、保位阀、防爆行程开关、防爆阀位传送器、手轮机构等 |
