阀体采用304/316/316L 不锈钢精密铸造或锻造，过流部件全不锈钢材质，耐酸碱、抗腐蚀、防生锈，适配水、蒸汽、油气、腐蚀性化学品、含颗粒流体等多种介质；执行器采用高强度铝合金隔爆壳体，内置防爆电机、伺服控制器、位置反馈模块与手动操作机构，防爆等级可达Ex d IIB T4/T6、Ex d IIC T6，防护等级 IP67/IP68，可在 - 40℃~+425℃极端温度环境下稳定运行，完美适配 0 区、1 区、2 区等各类爆炸性危险区域。

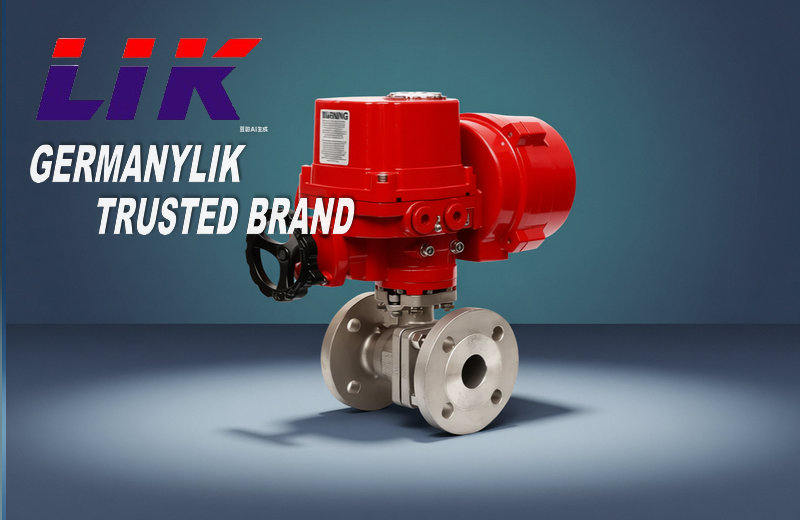

进口防爆电动不锈钢球阀是一种90° 角行程的旋转式阀门，由防爆电动执行器与不锈钢球阀阀体组成，专为易燃易爆环境设计。它以 AC220V/380V 或 DC24V 为动力，接收 4-20mA 等控制信号，驱动球体旋转实现介质的开关切断或比例调节，具备优良的密封性与流通能力
产品特点Product Features
1、防爆安全：执行器防爆等级Ex d IIB T4/Ex d IIC T6，防护等级IP65/IP67，适配爆炸性气体环境。
2、耐腐蚀强：阀体采用304/316L 不锈钢，耐酸碱、抗腐蚀，适配污水、含颗粒及腐蚀性介质。
3、密封可靠：PTFE 软密封（ANSI Class VI）或金属硬密封，零泄漏；防火防静电设计，符合 API 607。
4、智能电动：开关型 / 调节型（4-20mA），内置伺服，无需放大器；远程控制 + 就地手轮，操作便捷。
5、结构紧凑：全通径流道，流阻小；90° 启闭，快速切断；ISO5211 高平台，直连执行器，安装维护简单。
工作原理working principle
电动执行器接收电信号后，驱动内部电机运转，经减速机构输出90° 角行程扭矩，带动阀杆与球体同步旋转。
●全开状态：球体通孔与管道对齐，介质直通，流阻极小。
●全关状态：球体无通孔侧朝向介质，阀座与球体紧密贴合，实现密封切断。
●调节状态：球体旋转至中间角度，改变流通面积，精确控制流量。
防爆执行器的隔爆外壳可隔离内部火花，防止外部爆炸性气体被引燃。
技术参数technical parameters
|
公称通径 |
DN15～DN400mm（1/2"～16"） |
|
公称压力 |
PN16～PN420（Class150～Class2500） |
|
阀体材质 |
304(CF8)、316(CF8M)、316L(CF3M) |
|
球体材质 |
304/316 不锈钢、镀硬铬、陶瓷涂层 |
|
密封材质 |
PTFE（-40℃～+180℃）、PPL（≤260℃）、金属硬密封（≤550℃） |
|
介质温度 |
-196℃（深冷）～+550℃（高温） |
|
环境温度 |
-20℃～+80℃（标准） |
|
连接方式 |
法兰、螺纹、焊接、对夹 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

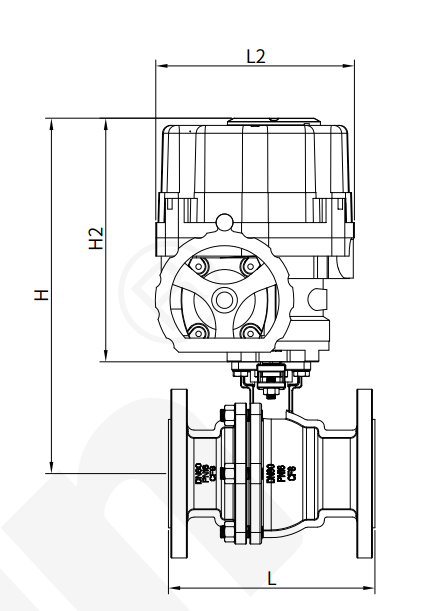

外形尺寸Overall Dimension
|
DN |
L |
D |
D2 |
D1 |
B |
Z-D |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
|
50 |
200 |
160 |
125 |
100 |
16 |
4-18 |
|
65 |
220 |
180 |
145 |
120 |
18 |
4-18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-32 |
