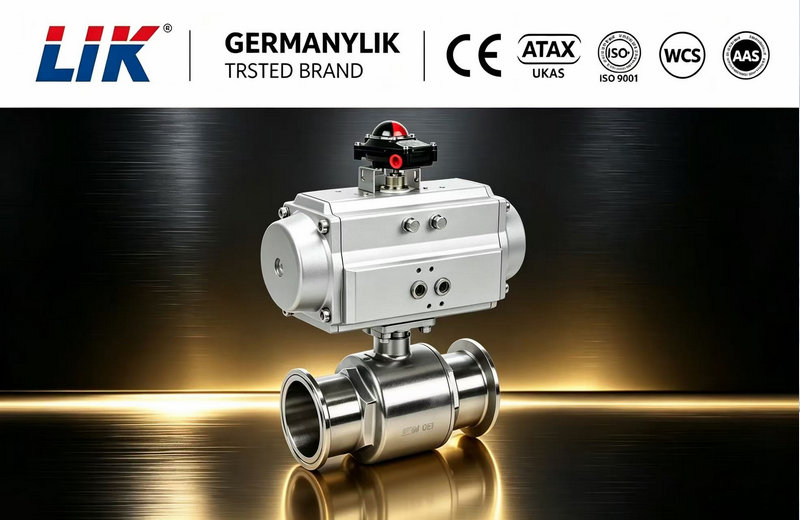

进口气动卡箍球阀中间配用螺栓锁定而成。阀球转动90度，就能完全开启或关闭阀门。通常制作高压球阀使用。用于截断或接通管路中的介质，阀座采用弹性密封结构，启闭轻松密封可靠。其中和气动执行机构组合后，能实现快速开闭（配电磁阀和限位开关）或调节流量大小（配阀门定位器）。
进口气动卡箍球阀特点：
1、卡箍连接拆装方便、适用需要经常清洁的工况下。
2、安装简便，能以任意方向安装于管道中的任意部位。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、可配置气动、电动等多种驱动机构，实现远距离控制和自动化操作。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。
适用场景:
气动卡箍球阀适用于自来水、纯净水、低腐蚀性介质中使用。
进口气动卡箍球阀零部件材料
|
零件名称 |
材料名称 |
|||
|
阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 |
|||
进口气动卡箍球阀技术参数
|
公称通径 |
15～100mm |
|
公称压力 |
PN1.6、2.5、4.0MPa |
|
阀体材质 |
碳钢、304、316、316L |
|
球体材质 |
304/316/316L不锈钢 |
|
阀杆材质 |
304/316/316L不锈钢 |
|
阀座密封 |
PTFE |
|
温 度 |
PTFE≤150℃ |
|
连接型式 |
卡箍式、快装式 |
|
适用介质 |
水、气体、油品等 |
|
特 点 |
密封好、使用寿命长 |
进口气动卡箍球阀连接尺寸
|
公称通径 DN |
连接尺寸 |
||||||
|
DN |
in |
d |
L2 |
G |
Lo |
~H |
|
|
15 |
1/2 |
15 |
90 |
1/2 |
141 |
159 |
|
|
20 |
3/4 |
20 |
90 |
3/4 |
141 |
167 |
|
|
25 |
1 |
25 |
100 |
1 |
141 |
172 |
|
|
32 |
1-1/4 |
32 |
110 |
1-1/4 |
159 |
210 |
|
|
40 |
1-1/2 |
40 |
125 |
1-1/2 |
211 |
218 |
|
|
50 |
2 |
50 |
150 |
2 |
211 |
248 |
|
|
65 |
2-1/2 |
65 |
190 |
2-1/2 |
248 |
273 |
|
|
80 |
3 |
80 |
220 |
3 |
269 |
313 |
|
