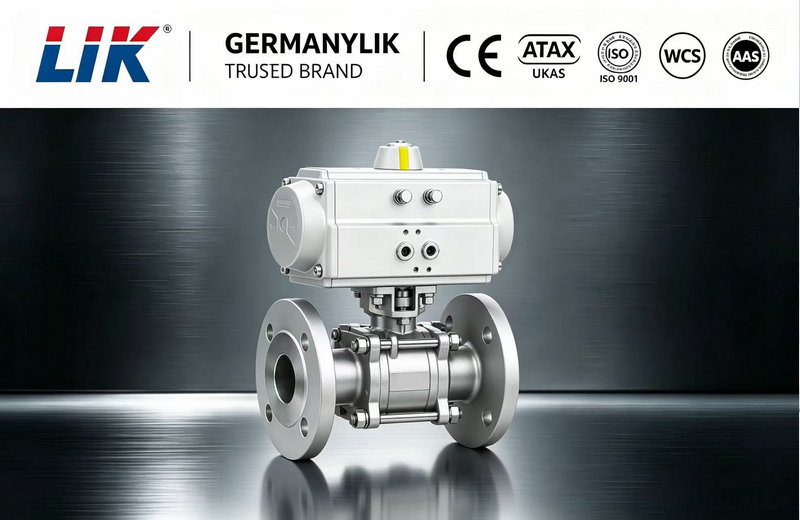

进口气动三片式法兰球阀,气动三片式高平台球阀,实现了远程智能控制。执行器有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门气动执行器采用拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
☆切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
☆气源处理附件：空气过滤减压阀、气源处理三联件。
进口气动三片式法兰球阀主要零件材料
|
序号NO |
零件名称 |
材质 |
|
|
不锈钢 |
碳钢 |
||
|
1 |
螺栓 |
不锈钢SS304 |
碳钢 |
|
2 |
弹簧垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
3 |
螺母 |
不锈钢SS304 |
碳钢 |
|
4 |
阀盖 |
不锈钢CF8/CF8M |
碳钢WCB |
|
5 |
阀体 |
不锈钢CF8/CF8M |
碳钢WCB |
|
6 |
球 |
不锈钢CF8 |
不锈钢CF8 |
|
7 |
密封圈 |
PTFE |
PTFE |
|
8 |
阀杆 |
不锈钢SS316 |
不锈钢SS304 |
|
9 |
填料 |
PTFE |
PTFE |
|
10 |
压紧螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
11 |
弹簧垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
12 |
螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
13 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
进口气动三片式法兰球阀 外形结构图
进口气动三片式法兰球阀主要尺寸
|
SIZE |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
2 1/2″ |
3″ |
4″ |
|
d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
H |
75 |
95 |
90 |
110 |
130 |
140 |
140 |
180 |
250 |
|
W |
130 |
140 |
140 |
170 |
200 |
220 |
220 |
350 |
550 |
|
n-do |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
