进口气动不锈钢法兰衬氟蝶阀

产品概述

德国莱克 LIK 进口气动不锈钢法兰衬氟蝶阀，是德国莱克阀门有限公司针对强腐蚀性介质工况研发的高性能自动化衬氟蝶阀，融合不锈钢机械强度、氟塑料极致防腐性与气动驱动快速响应三大核心优势，属于中线式衬氟蝶阀范畴，采用法兰连接结构，适配工业管道高压、密封、耐腐蚀的严苛要求。该阀门以 “全衬氟防腐、不锈钢承压、气动精准控制” 为设计核心，阀体采用 304/316L 不锈钢锻造 / 铸造而成，内部过流部位（阀体腔、蝶板、阀座）全部衬贴聚四氟乙烯（PTFE/F4）、聚全氟乙丙烯（F46）等高性能氟塑料，彻底阻断腐蚀性介质与金属基体的接触；配置德国原装单作用 / 双作用气动执行器，可实现 0-90° 回转启闭与流量调节，支持开关型、调节型、智能一体化控制，泄漏等级达 ANSI Class VI（零泄漏标准），公称压力覆盖 PN10-PN16（1.0-1.6MPa），介质温度适配 - 50℃至 + 250℃，公称通径 DN50-DN600mm，广泛应用于化工、制药、环保、新能源、冶金等行业的强腐蚀介质输送系统。作为德国莱克 LIK 衬氟蝶阀系列的核心产品，该阀门严格遵循 ISO 5752、DIN 3337、API 598 等国际标准设计制造，通过 CE、SIL、防爆（Exd ⅡBT4/CT6）等权威认证，具备耐腐蚀、零泄漏、长寿命、易维护、自动化适配性强等特点，是替代传统碳钢衬氟阀、普通不锈钢阀及衬胶阀的升级换代产品。

产品详情

进口气动不锈钢法兰衬氟蝶阀是不锈钢阀体 + 法兰连接 + PTFE/FEP 全衬里 + 气动执行器的耐腐蚀自动控制阀门，核心用于强腐蚀工况的介质通断与调节。过流部件（阀体、蝶板、阀杆）全部衬覆氟塑料，配合气动执行器实现 0°–90° 角行程开关 / 调节，适配各类强酸、强碱、盐、氧化剂、还原剂及有机溶剂介质，广泛应用于化工、制药、环保、冶金等行业的腐蚀性流体管路与容器，兼具强耐腐、零泄漏、长寿命、自动化四大核心优势。

产品特点Product features

强耐腐：过流面全衬 PTFE/F46，耐受强酸、强碱、盐、氧化剂、有机溶剂，适用温度 - 20℃~180℃。
卫生洁净：衬里无析出、不污染介质，符合食品医药卫生标准。
密封可靠：PTFE 软密封 + 不锈钢阀杆，零泄漏、耐老化、寿命长。
气动高效：活塞式执行器，开关快速（≤1s）、扭矩大、动作稳定；可选单作用（弹簧复位）/ 双作用。
结构紧凑：短结构长度、重量轻，法兰对接易安装维护。

适配性强：双向密封、流向不限；可配定位器、电磁阀、限位开关，实现远程控制。

技术参数Technical Specifications

公称通径	DN50~DN500（2”~20”）
公称压力	PN10/PN16（1.0/1.6MPa）、Class150Lb
阀体材质	CF8（304）/CF8M（316）/316L
衬里材质	PTFE（F4）/FEP（F46）/PFA
蝶板材质	不锈钢 + 全衬 PTFE
阀杆材质	316 不锈钢 + PTFE 涂层
密封材质	PTFE（主密封）+EPDM/VITON（辅助密封）
工作温度	25℃~180℃（PTFE）；≤200℃（FEP）
适用介质	强酸、强碱、盐、氧化剂、还原剂、有机溶剂、污水、化学品等
备注	其它特殊密封材质或特殊温度亦可根据客户要求设计选型。

气动执行器参数Pneumatic actuator parameters

气源压力	0.4~0.6MPa
执行器类型	双作用（DA）/ 单作用（SR，弹簧复位）
防爆等级	Exd II CT6（可选
防护等级	IP67
连接标准	HG/T20592、ANSI B16.5、DIN2501、JIS B220
设计标准	API 609、BS EN593、ISO 5752
检验测试	API 598、EN12266-1、ISO5208

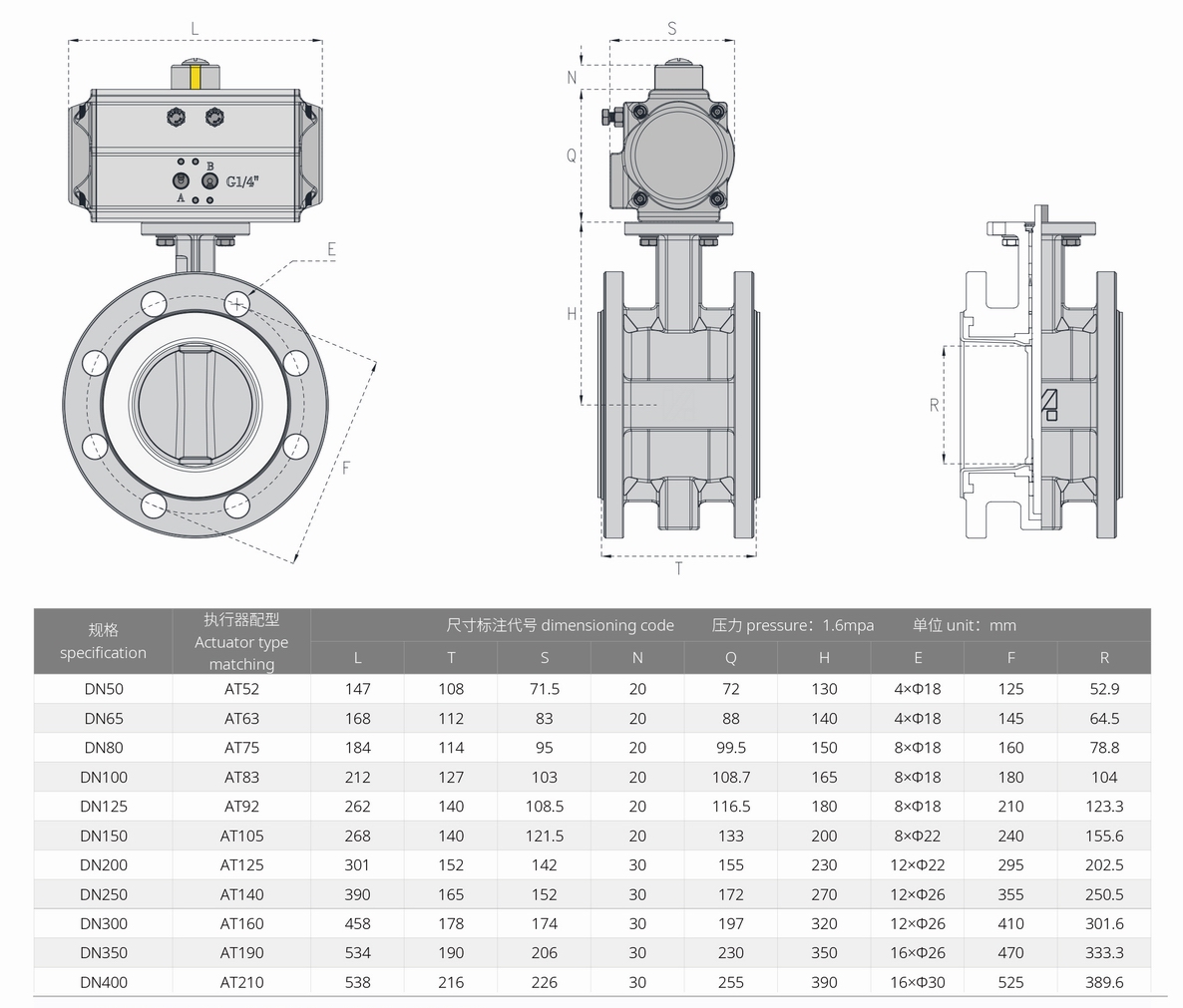

外形尺寸Overall Dimension

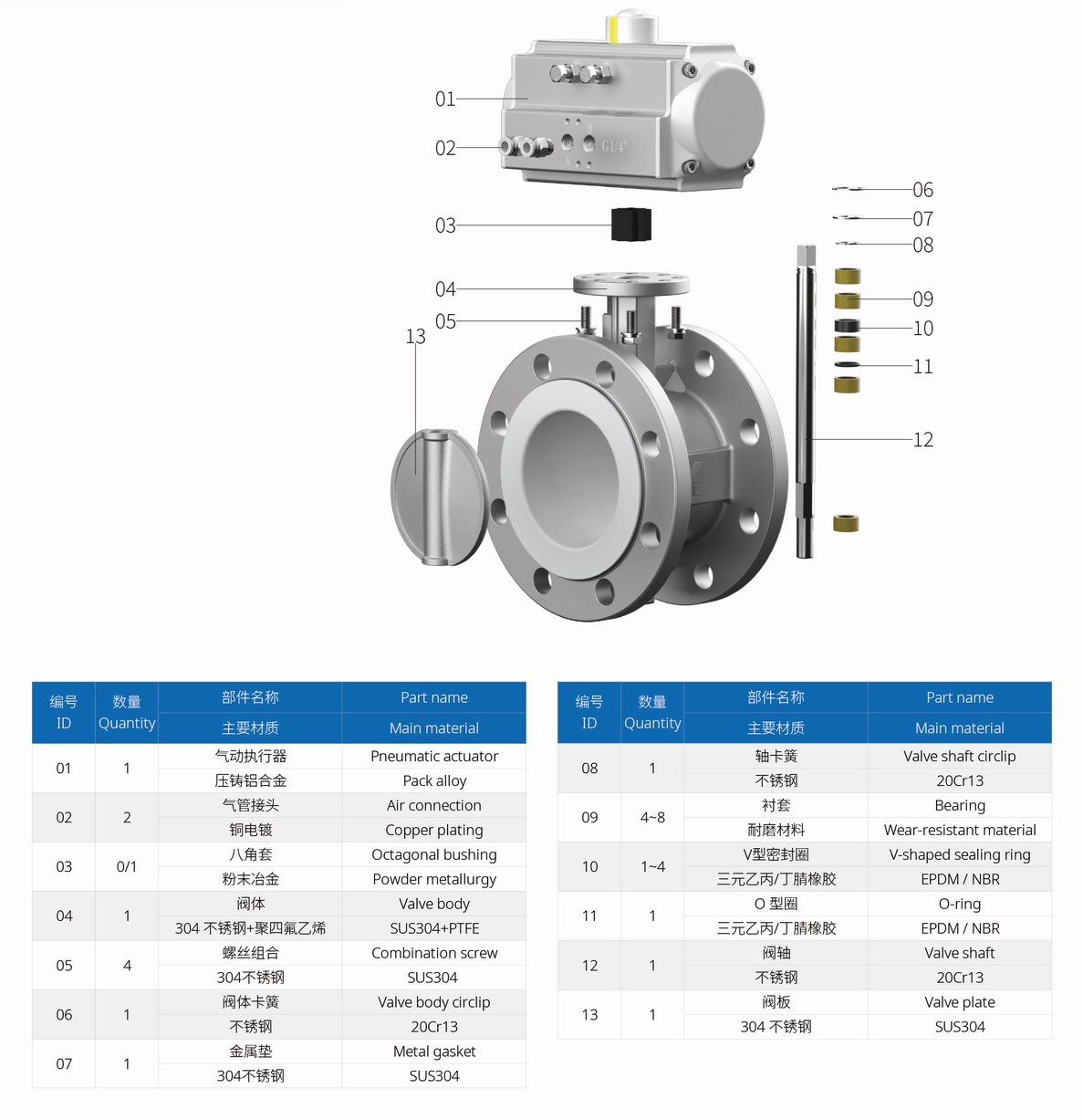

主要零部件材质Material of main parts
