进口气动不锈钢法兰蝶阀是采用法兰连接、气动执行机构驱动的 90 度回转式节流切断阀门，主体选用优质不锈钢材质精工打造，原装进口工艺制造，结构轻巧、流阻小、启闭迅速。可实现自动化开关与流量调节，密封性能优良，耐酸碱耐腐蚀，适配洁净介质、腐蚀性流体、水处理、食品制药、化工等多种工业管道系统，可搭配各类气动控制附件，实现远程自动控制、就地操控及安全联锁保护，是工业自动化管路中主流通用型自控阀门。

产品特点Product features

材质卓越，耐腐蚀强：阀体 / 蝶板采用CF8(304)/CF8M(316L)不锈钢，阀杆为17-4PH/316，适配酸碱、海水、食品医药等介质，杜绝锈蚀污染。
密封可靠，零泄漏：软密封可选EPDM/Viton/PTFE，硬密封为不锈钢 + 石墨，双向密封，承压可达PN40，密封寿命长。
气动驱动，高效自控：原装进口气动执行器，单作用（弹簧复位）/ 双作用可选，0.4–0.7MPa气源驱动，启闭时间 **≤3 秒 **，支持远程 / 现场控制。
结构紧凑，安装便捷：法兰连接（RF/FF），短结构长度，重量轻，适配DN15–DN2000口径，可水平 / 垂直安装，维护简单。
安全防爆，适配广域：执行器防爆等级Exd II BT4/CT6，适配 **-40℃至 + 425℃温度区间，覆盖真空至4.0MPa** 压力工况。
流量特性优，调节精准：近似等百分比流量特性，可调比100:1，配定位器可实现4–20mA信号精准调节。

工作原理working principle

1,气动执行：压缩空气（0.4–0.7MPa）进入执行器气缸，推动活塞 / 齿轮齿条机构，输出扭矩带动阀杆旋转90°。
2,开关动作：
单作用（气开 / 气关）：通气动作、断气弹簧复位（故障安全：气开型断气关、气关型断气开）。
双作用：正反腔交替通气，实现开 / 关，断气保持原位。
3,密封过程：蝶板旋转至全关位时，密封面与阀座紧密贴合，形成双向密封，阻断介质流动；全开时蝶板平行于流向，阻力极小。
4,调节控制：配电气定位器（4–20mA），接收控制信号调节蝶板 **0–90°** 开度，精准控制流量与压力。

 技术参数Technical Specifications

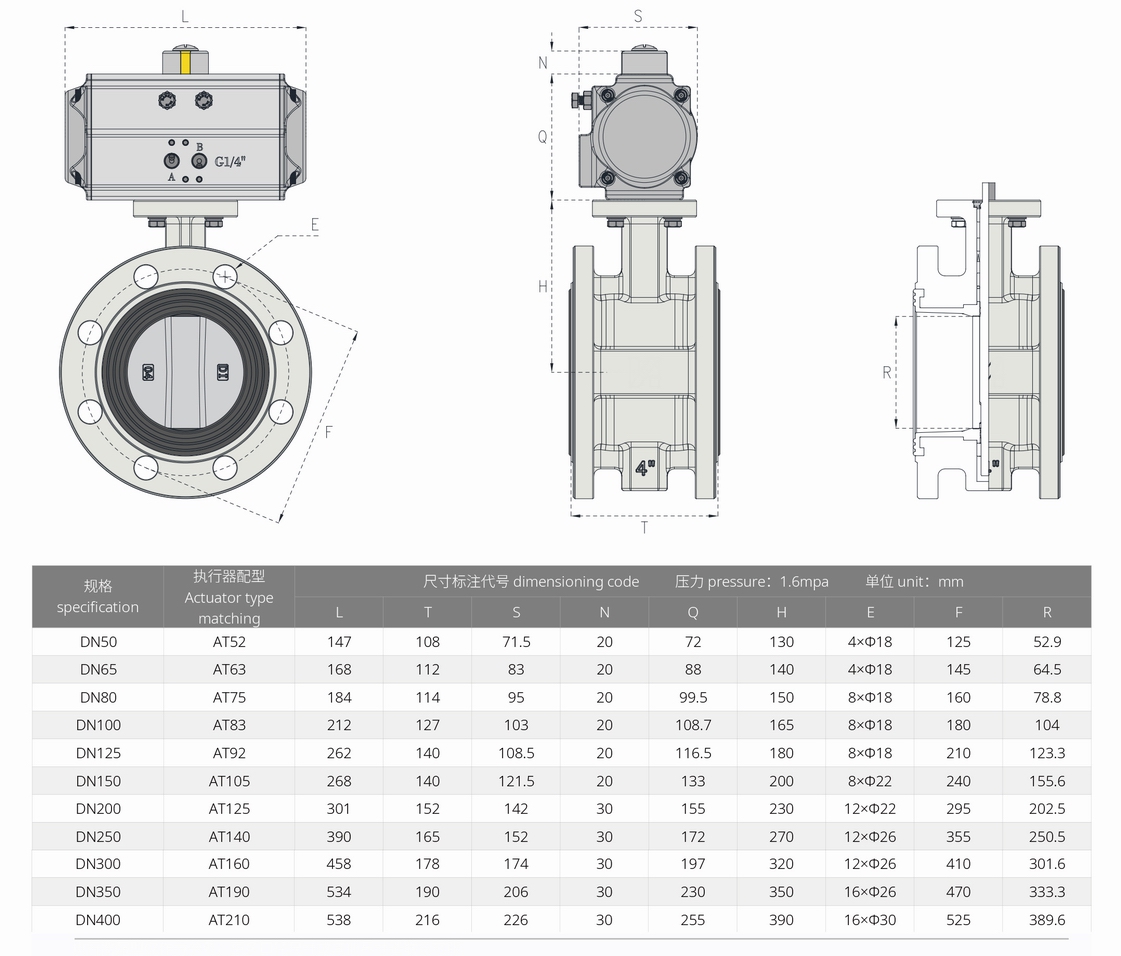

外形尺寸Overall Dimension

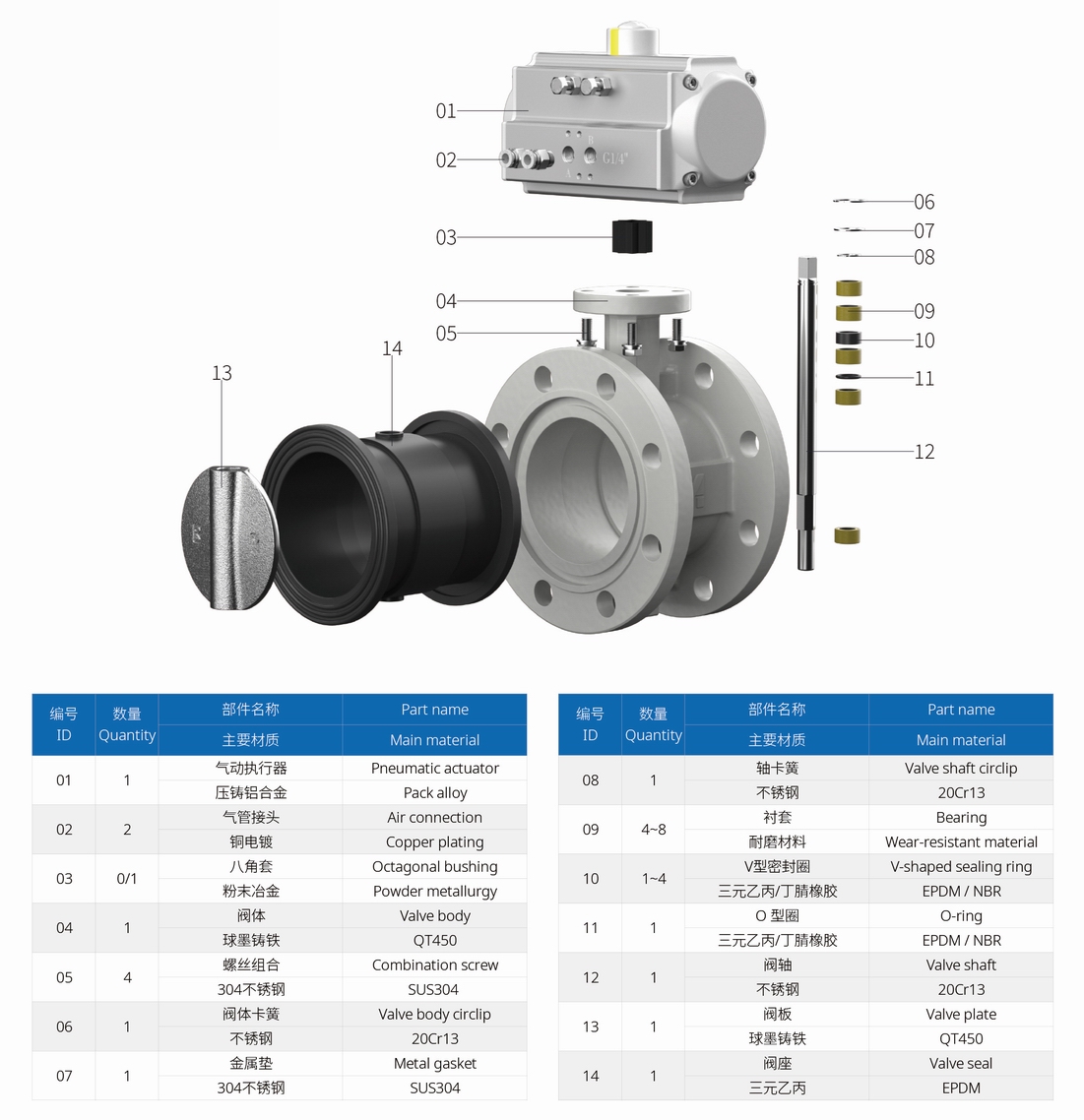

  主要零部件材质Material of main parts
