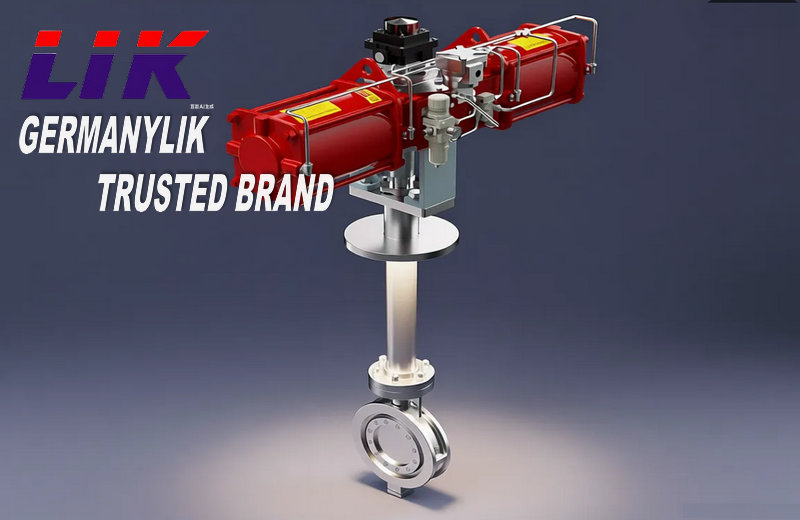

在液化天然气（LNG）、空分制氮、液氧输送、低温化工等深冷工况中，阀门需耐受 - 196℃超低温、保证零泄漏、具备快速启闭与可靠调节能力，同时适配自动化控制系统。德国莱克 LIK 作为欧洲顶尖工业阀门品牌，其进口气动低温蝶阀以德国原装制造、三偏心硬密封技术、低温专用材质与精密气动执行系统为核心，成为全球低温工况的主流选择。本文从品牌溯源、产品概述、核心技术、结构设计、材质选型、性能参数、应用场景、选型指南、安装维护、常见问题及解决方案等维度，全面解析德国莱克 LIK 进口气动低温蝶阀
产品特点Product features
长颈阀盖（加长阀杆）：执行机构远离低温区，防止填料结冰、执行器冻卡，确保填料函温度≥0℃。
精密密封结构：
软密封：PTFE/PPL，适配洁净低温介质，可达零泄漏（Class VI）。
硬密封：三偏心 + 堆焊钴基合金，耐冲刷、抗磨损，适用于高压低温气体。
工作原理working principle
1，动力输入：压缩空气（0.4～0.7MPa）经电磁阀进入气动执行器，推动活塞带动齿轮齿条旋转。
2，力矩传递：执行器输出轴驱动加长阀杆旋转，带动蝶板在阀体内90° 回转。
3，启闭 / 调节：
全关：蝶板密封面与阀座贴合，三偏心结构形成密封比压，阻断介质流动。
全开：蝶板与流道平行，介质直通，阻力极小。
调节：配气动定位器，控制蝶板开度（0～90°），精准调节流量。
4，低温防护：长颈阀盖隔离低温，填料函维持密封温度，避免执行器冻结失效。
技术参数Technical Specifications
|
公称通径 |
DN50～DN3000（NPS2"～120"） |
|
公称压力 |
PN16～PN250（Class150～Class1500） |
|
设计温度 |
-196℃～+80℃（深冷型） |
|
连接方式 |
对夹式、法兰式（RF/BW） |
|
驱动方式 |
气动（单 / 双作用），可选手动 / 电动 |
|
阀体 |
ASTM A351 CF8/CF8M/CF3M、低温合金钢 LCB/LCC |
|
蝶板 |
304/316L 不锈钢、双相钢，表面硬化处理 |
|
阀座 |
316L+PTFE、柔性石墨、低温专用橡胶 |
|
阀杆 |
316L 不锈钢、Inconel 合金，耐低温腐蚀 |
|
填料 |
柔性石墨、PTFE 编织填料，低温低泄漏 |
|
适用介质 |
LNG、液氮、液氧、液氩、乙烯、二氧化碳等低温流体 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |
性能参数performance parameters
泄漏等级：软密封Class VI（零泄漏）；硬密封Class IV~V
流量特性：等百分比（可调比20:1）、线性、快开
启闭时间：双作用1~3 秒；单作用2~5 秒
气源压力：0.4~0.7MPa（4~7bar）
防护 / 防爆：IP67；可选Exd II CT5（防爆）
安装方法Installation method
✅方向：阀体箭头与流向一致（进口→出口）。
✅位置：可水平 / 垂直安装（垂直时出口向下）；避免倒置。
✅前置过滤：入口必装60–100 目过滤器，防杂质卡涩圆盘。
✅排污管：出口接排污管，避免背压过高（≤50% 进口压力）；长排污管需通大气。
✅保温：低温环境需保温，防止阀上腔过快冷凝导致频繁启闭。
✅维护空间：预留拆卸空间，便于检查 / 更换圆盘。
✅严禁并联：多疏水阀应独立安装，避免相互干扰。
厂家直供Factory direct supply
✅ 原装正品：德国莱克 LIK 原厂直供，全系列产品可提供原产地证明与质量检测报告。
✅ 规格齐全：常规口径现货库存，特殊材质 / 压力等级可定制，快速交货。
✅ 价格优势：厂家直供无中间商，批量采购可享阶梯优惠，性价比高。
✅ 售后保障：提供 18 个月质保期，专业技术团队全程指导安装调试，24 小时响应售后问题
