作为平衡式调节阀代表，其核心结构为对称双阀芯 + 双阀座设计，介质流经时上下阀芯反向受力，不平衡力趋近于零，可承受高达 10MPa 高压差，同口径流量系数比单座阀高 20%-50%，适配大流量、高压差、宽温域（-250℃~+550℃）的清洁 / 弱腐蚀介质工况，广泛应用于石油化工、电力能源、冶金钢铁、轻工制药、暖通空调、水处理等领域，尤其适合对调节精度、运行稳定性、安全可靠性要求严苛的工业场景

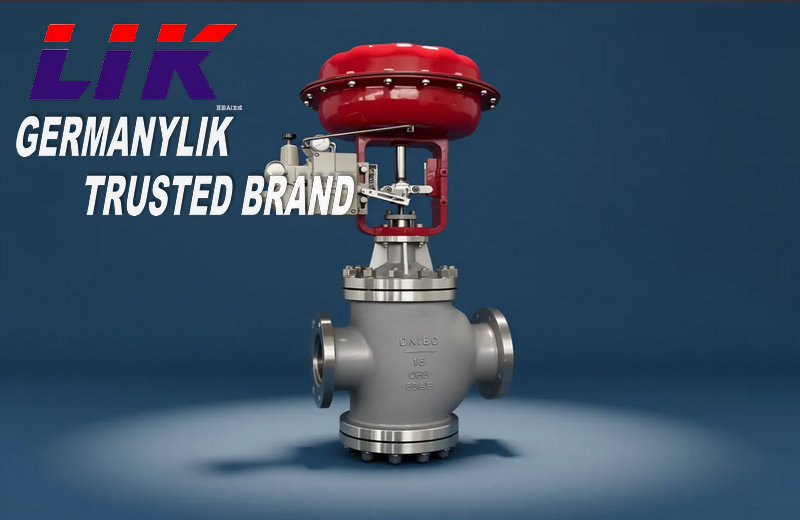

进口气动薄膜双座调节阀是工业自动化系统中用于压力、流量、温度、液位精确控制的核心终端控制元件，由多弹簧气动薄膜执行机构与直通双导向双座阀体集成，接收 4-20mA 电信号或 0.02-0.1MPa 气信号，通过阀杆驱动阀芯位移，改变流通面积实现介质自动调节。
产品特点Product features
流通能力强：同口径流通能力比单座阀高30%-50%，适合大流量场景。
动作灵敏，线性度好：多弹簧执行机构，高度低、重量轻、响应快；流量特性可选直线 / 等百分比，可调比 30:1。
结构紧凑，维护简便：模块化设计，顶底双导向，拆装无需解体管路；正 / 反作用可现场转换。
材质适配广：阀体可选 WCB/304/316L，内件可堆焊司太莱合金，适配 - 250℃至 + 560℃宽温域。
安全可靠：气开 / 气关可选，故障时自动复位；可选波纹管密封，杜绝外漏
技术参数Technical Specifications
|
公称通径 |
DN25～DN300mm |
|
公称压力 |
PN16/40/64；ANSI 150/300；JIS10/16/20K |
|
阀体材质 |
WCB（碳钢）、304/316L（不锈钢）、特殊合金 |
|
阀芯材质 |
304/316L、司太莱合金堆焊（抗冲刷） |
|
连接方式 |
法兰（GB/ANSI/JIS/DIN） |
|
介质温度 |
-250℃～+560℃（分常温 / 中温 / 高温型） |
|
泄漏等级 |
Ⅲ 级（10⁻⁴× 额定容量）、Ⅳ 级 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |
气动执行器参数Pneumatic actuator parameters
|
类型 |
多弹簧气动薄膜执行机构 |
|
气源压力 |
0.02～0.1MPa（标准） |
|
作用形式 |
气开（故障关）、气关（故障开） |
|
信号范围 |
4-20mA DC（配定位器）、0.02-0.1MPa（气动） |
|
膜片材质 |
丁腈橡胶夹增强涤纶织物 |

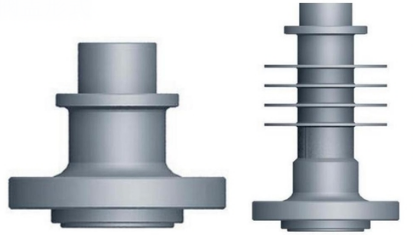

一、标准型（常温型）Standard Type (Constant Temperature Type)
结构：直通短颈，无散热 / 加长段，材质同阀体（WCB/304/316L）。
温度：-20℃～+230℃。
特点：结构最简、成本低、通用性强。
适用：水、空气、油品等常温干净介质。
二、高温散热型（散热片型）High temperature heat dissipation type heat sink type
结构：带多层散热片，加长颈，强化散热。
温度：+230℃～+530℃（短时可至 560℃）。
特点：保护填料与执行器，避免高温老化。
适用：蒸汽、高温导热油、高温工艺流体。

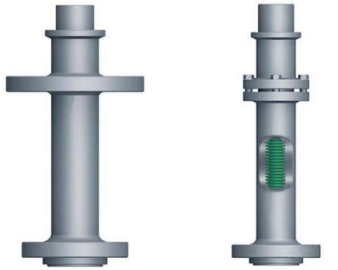

三、低温伸长型（长颈型）Low temperature elongation type (long neck type)
结构：长颈无散热片，长度随温度降低而增加，隔绝冷量。
温度：-196℃～-20℃（液氧 / 液氮至低温烃类）。
特点：防止填料结冰、执行器结露失效。
适用：LNG、液氨、低温乙烯等深冷介质。

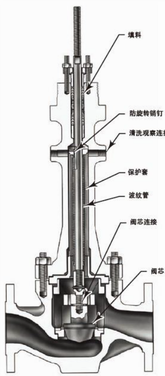

四、波纹管密封型（零泄漏）Bellows sealed type (zero leakage)
结构：内置不锈钢波纹管，阀杆与介质完全隔离，带双重密封（波纹管 + 填料）。
温度：-60℃～+350℃。
特点：ANSI Class VI 零泄漏，防爆、防挥发。
适用：氯气、光气、氢氟酸、苯等剧毒 / 易燃 / 贵重介质。
波纹管密封型阀盖Bellows sealed valve cover

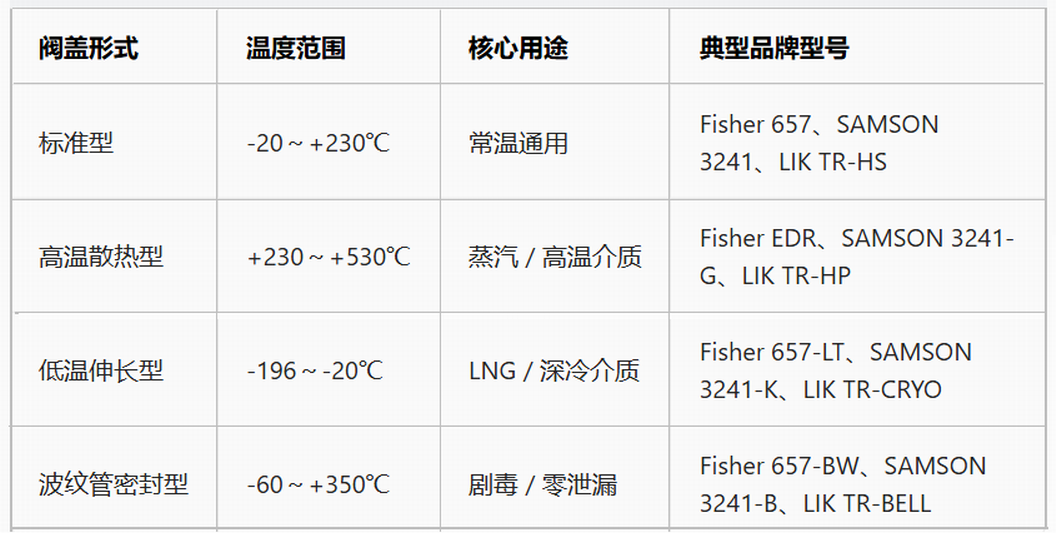

五、阀盖选型速查表
阀盖材质：与阀体一致（WCB/304/316L），高温可选铬钼钢，低温可选低温钢。
压盖形式：进口多为螺栓压紧式，配 V 型 PTFE / 柔性石墨填料。
品牌差异：德国莱克（LIK）高温型散热片更密，萨姆森（SAMSON）波纹管寿命更长，费希尔（Fisher）低温长颈标准化程度高
