产品特点Product features
1，耐高温高压：阀体采用 WCB/12Cr1MoV/WC6/WC9 等材质，密封面堆焊 Stellite 硬质合金，最高耐温 650℃、耐压 42MPa，适配主蒸汽 / 再热蒸汽系统。
2，零泄漏密封：阀杆采用不锈钢 / 钛合金波纹管密封，无填料磨损，密封等级达 ANSI Class VI（泄漏率 10⁻⁶mbar・L/s），符合 ISO 15848-1 AH 级超低泄漏标准。
3，流阻优化设计：流道为S 型 / Y 型直流式，阻力系数比普通截止阀低 30%，减少蒸汽能量损耗与冲蚀，延长阀芯寿命。
4，启闭稳定耐用：阀杆经调质 + 表面氮化处理，抗擦伤、耐腐蚀；密封面硬度≥HRC45，启闭上万次无明显磨损，适合频繁操作场景。
5，安全冗余设计：中腔采用压力自紧式密封，内压越高密封越紧；全系列通过 API 6FA 防火认证，高温火灾工况下密封可靠
工作原理working principle
1，开启过程：顺时针旋转手轮（或执行器驱动），阀杆向上提升，带动阀瓣脱离阀座密封面，蒸汽介质沿阀体 S 型流道通过，流量随阀瓣开启高度线性增大。
2，关闭过程：逆时针旋转手轮，阀杆向下推进，阀瓣密封面与阀座密封面强制贴合，金属硬密封阻断介质流通；波纹管同步压缩，全程密封阀杆间隙，杜绝泄漏。
3，调节原理：阀瓣处于部分开启状态时，通过控制开启高度，改变介质流通截面积，实现蒸汽流量、压力的精准微调。
技术参数Technical Specifications
|
公称通径 |
DN15～DN600（NPS 1/2"～NPS 24"） |
|
公称压力 |
PN16～PN420；Class150～Class2500 |
|
适用介质 |
饱和蒸汽、过热蒸汽、高温热水、导热油、高温惰性气体 |
|
工作温度 |
常规款：-29℃～425℃；高温款：-29℃～570℃ |
|
阀体材质 |
WCB 碳钢、WC6/WC9 铬钼耐热钢、F11/F22 锻铬钼钢、F91 马氏体耐热钢、304/316L 不锈钢 |
|
阀杆材质 |
17-4PH、Inconel X-750 高温合金 |
|
密封面材质 |
Stellite 6 / Stellite 12 钴基硬质合金 |
|
波纹管材质 |
316L、Inconel 718 高温合金 |
|
填料材质 |
柔性石墨、增强石墨复合填料 |
|
连接方式 |
法兰连接、对焊 (BW)、承插焊 (SW) |
|
驱动方式 |
手动、蜗轮蜗杆、气动执行器、电动多回转执行器 |
|
密封等级 |
标准级 Class V、零泄漏级 Class VI |
|
壳体试验压力 |
1.5 倍公称压力 |
|
密封试验压力 |
1.1 倍公称压力 |
|
执行标准 |
API 602、ASME B16.5、ASME B16.25、DIN 3356 |
|
备注 |
其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

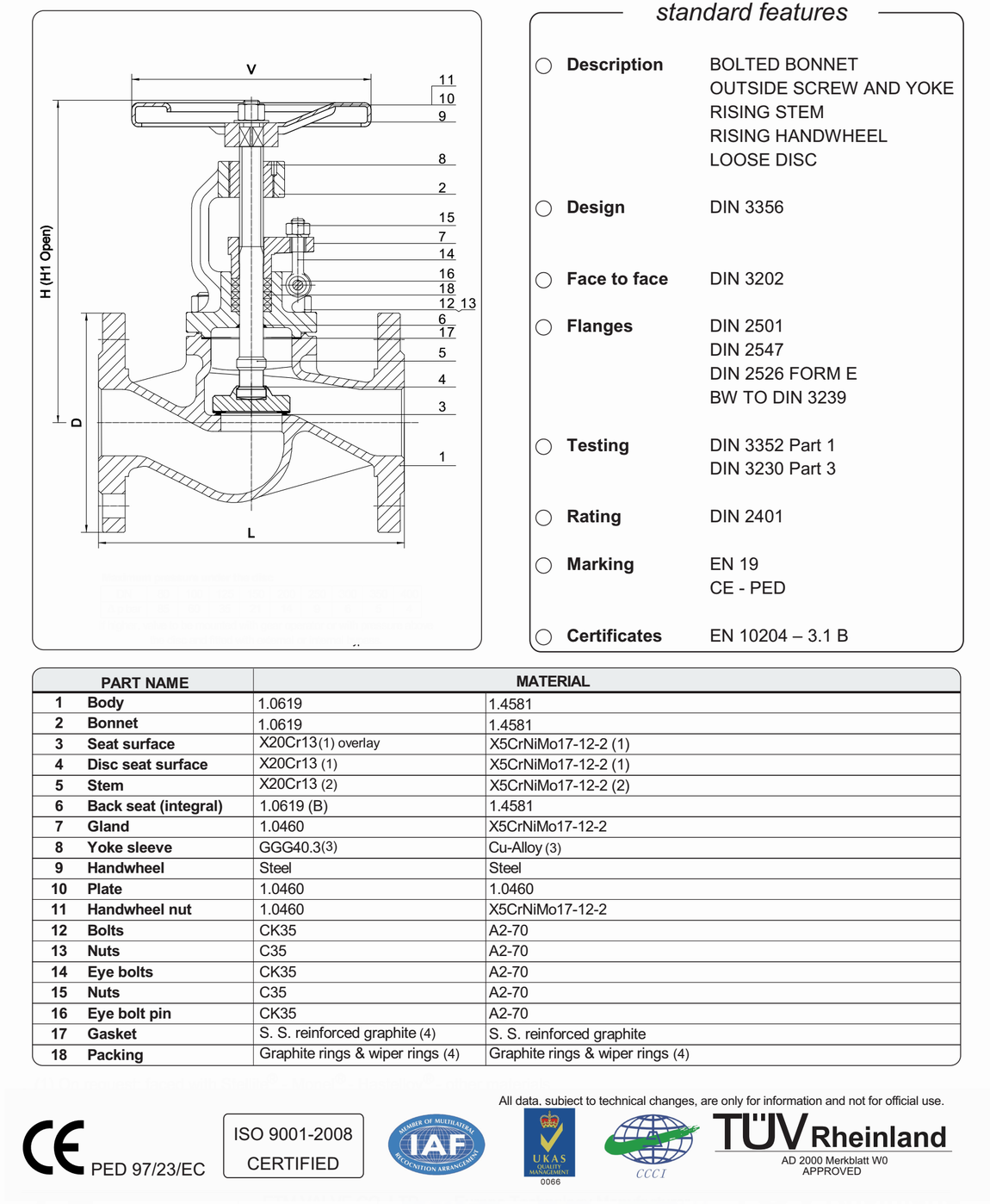

主要零部件材质Material of main parts
